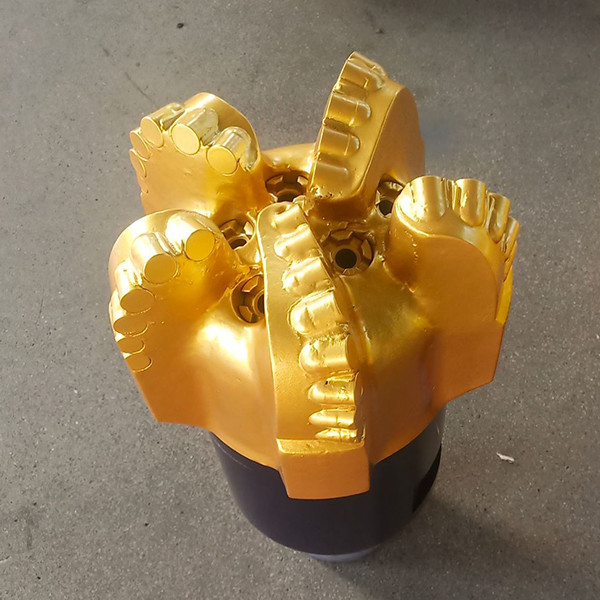

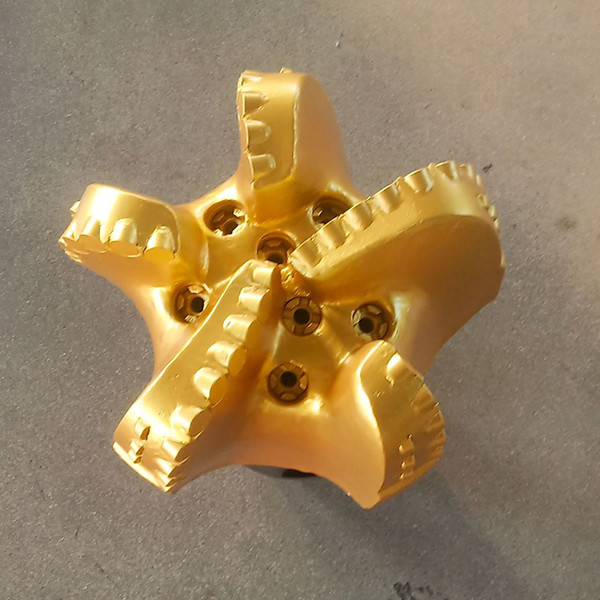

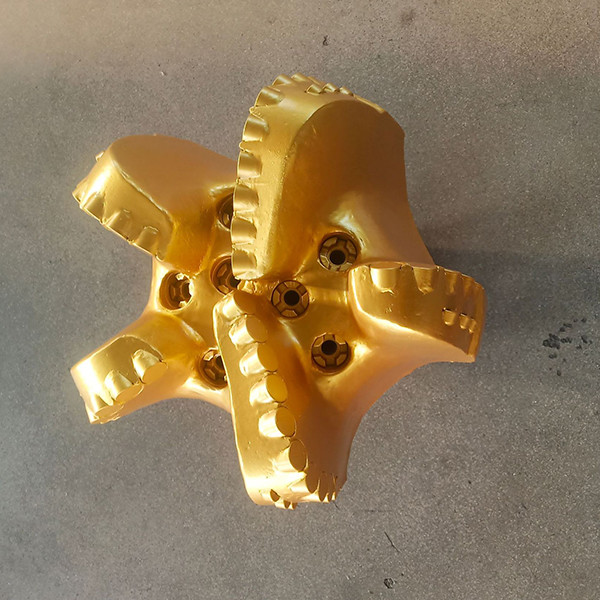

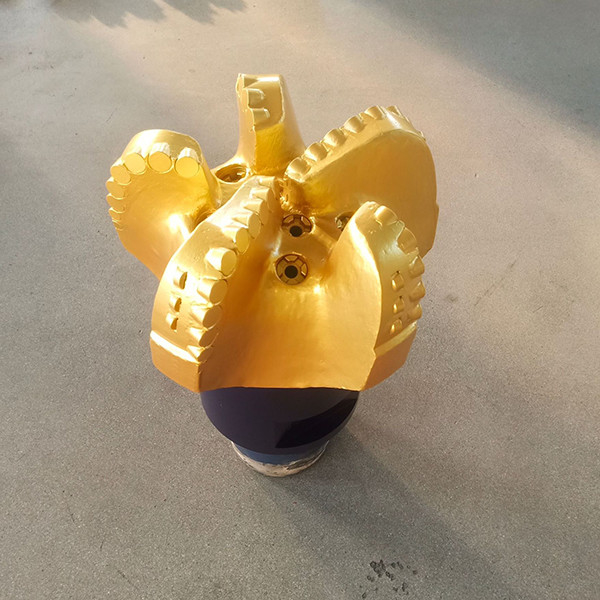

Διάτρημα γεωτρήσεων πετρελαιοπηγών 9 ιντσών PDC Διάτρημα με ένθετα διαμαντιών API

Διάτρημα PDC 9 ιντσών για πεδίο πετρελαίου

1. Περιγραφή:

Η μήτρα είναι ένα πολύ σκληρό, μάλλον εύθραυστο σύνθετο υλικό που περιέχει κόκκους καρβιδίου του βολφραμίου συνδεδεμένους με ένα μαλακότερο, πιο ανθεκτικό, μεταλλικό συνδετικό.

Η σκληρότητα ενός PDC σώματος μήτρας έχει το πλεονέκτημα ότι δεν είναι ευαίσθητη στην τριβή και τη διάβρωση. Είναι αποτελεσματικό στην ανοχή υψηλών θλιπτικών φορτίων, αλλά, σε σύγκριση με το χάλυβα, έχει χαμηλή αντοχή σε φορτία κρούσης.

Τα PDC διατρήματα σώματος μήτρας είναι σχετικά ποικίλα, επειδή η μήτρα είναι ένα σύνθετο υλικό.

Σύμφωνα με τη Διεθνή Ένωση Εργολάβων Διάτρησης (IADC), η ταξινόμηση των διατρημάτων σταθερού κόφτη αποτελείται από τέσσερις χαρακτήρες που υποδεικνύουν:

• Υλικό σώματος.
• Πυκνότητα κόφτη.
• Μέγεθος ή τύπος κόφτη.
• Προφίλ διατρήματος

2. Προδιαγραφή

3. Προφίλ διατρήματος


4. Κοπτήρες PDC διατρήματος

Οι σύνθετοι κοπτήρες πολυ-κρυσταλλικού διαμαντιού (PDC) είναι το κύριο σημείο επαφής για ένα διάτρημα. Τα PDC διατρήματα αφαιρούν το βράχο κυρίως με διάτμηση.

Οι κοπτήρες PDC εκτίθενται σε μεγάλη θέρμανση και ψύξη στο πηγάδι, ένα πολύ δύσκολο περιβάλλον.

Οι κοπτήρες PDC που έχουν χαμηλότερη θερμική υποβάθμιση και μεγαλύτερη θερμική σταθερότητα επιτυγχάνουν γενικά υψηλότερο ROP και αυξημένη αντοχή στη φθορά. Έτσι, η βελτιστοποίηση του κοπτήρα είναι σημαντική.

5. Ακροφύσια διατρήματος

Τα ακροφύσια διατρήματος βοηθούν στον καθαρισμό της περιοχής κοπής και την ψύξη των σύνθετων κοπτήρων πολυ-κρυσταλλικού διαμαντιού (PDC).

Η αποτελεσματική τοποθέτηση αυτών των ακροφυσίων μαζί με τη γωνία που έχουν ρυθμιστεί παίζει κρίσιμο ρόλο στο πόσο αποτελεσματικά αποδίδει το διάτρημα.

Τα κανάλια υγρού συμπληρώνουν επίσης την τοποθέτηση των ακροφυσίων για τη βελτίωση του καθαρισμού των κομματιών.

6. Σώμα μήτρας

Η μήτρα είναι ένα πολύ σκληρό, μάλλον εύθραυστο σύνθετο υλικό που περιέχει κόκκους καρβιδίου του βολφραμίου συνδεδεμένους με ένα μαλακότερο, πιο ανθεκτικό, μεταλλικό συνδετικό.

Η σκληρότητα ενός PDC σώματος μήτρας έχει το πλεονέκτημα ότι δεν είναι ευαίσθητη στην τριβή και τη διάβρωση. Είναι αποτελεσματικό στην ανοχή υψηλών θλιπτικών φορτίων, αλλά, σε σύγκριση με το χάλυβα, έχει χαμηλή αντοχή σε φορτία κρούσης.

Τα PDC διατρήματα σώματος μήτρας είναι σχετικά ποικίλα, επειδή η μήτρα είναι ένα σύνθετο υλικό.

Σε περιβάλλοντα στα οποία η διάβρωση του σώματος είναι πιθανό να προκαλέσει αστοχία του διατρήματος, τα PDC σώματος μήτρας είναι η προτίμηση έναντι των διατρημάτων σώματος χάλυβα. Για διατρήματα εμποτισμένα με διαμάντια, μπορεί να χρησιμοποιηθεί μόνο η κατασκευή σώματος μήτρας.
