Τόπος καταγωγής: | Κίνα |
---|---|
Μάρκα: | EGT |
Πιστοποίηση: | API |
Αριθμό μοντέλου: | 12.5 Τρικονικό τρυπάνι |
Ποσότητα παραγγελίας min: | Διαπραγμάτευση |
Τιμή: | Διαπραγματεύσιμα |
Συσκευασία λεπτομέρειες: | Ξύλινο κιβώτιο και κιβώτιο μετάλλων |
Χρόνος παράδοσης: | 2 εβδομάδες |
Όροι πληρωμής: | Λ/Κ, Τ/Τ, Western Union |
Δυνατότητα προσφοράς: | 5000 τεμάχια/έτος |
Τύπος: | Κομμάτι τρυπανιών, αλέθοντας κομμάτι δοντιών | Υλικό: | Καρβίδιο βολφραμίου |
---|---|---|---|
Χρήση: | Καλά τρυπώντας με τρυπάνι, διάτρηση βράχου | Τύπος μηχανής: | Εργαλείο τρυπανισμού |
Τύπος επεξεργασίας: | Σφυρηλάτηση, ρίψη | Πιστοποίηση: | API |
Χρώμα: | Χρυσό | Εφαρμογή: | Βρύση |
Ονομασία προϊόντος: | Tricone κομμάτι τρυπανιών | Κώδικας Iadc: | 516 |
Τύπος: | αpi | Αγορά: | παντού η λέξη |
Επισημαίνω: | Τρίκονα τρυπάνι IADC 516,Εργαλείο γεωτρήσεις εξόρυξης 1/4 ίντσα,Ορυχεία Τρι-Κωνική τρύπα |

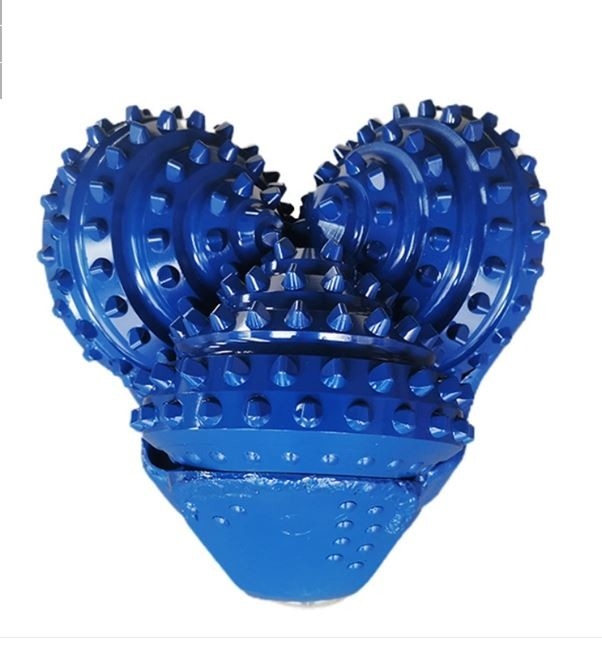

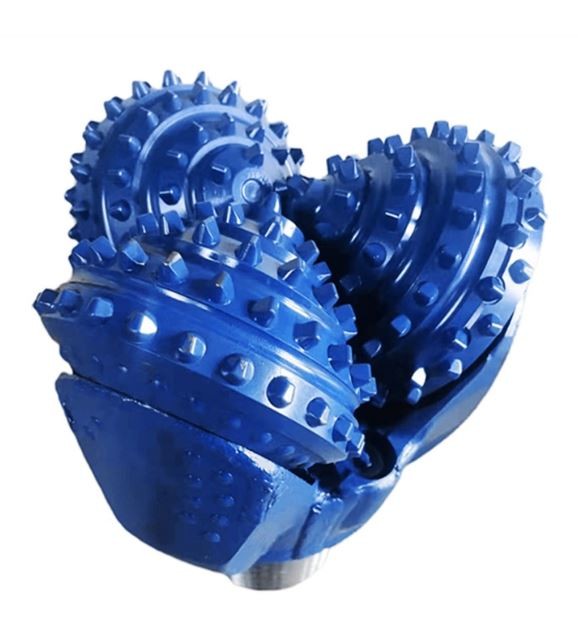

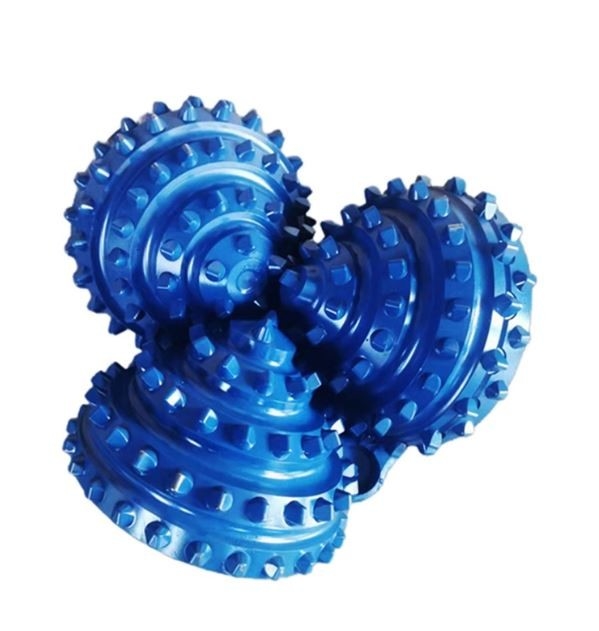

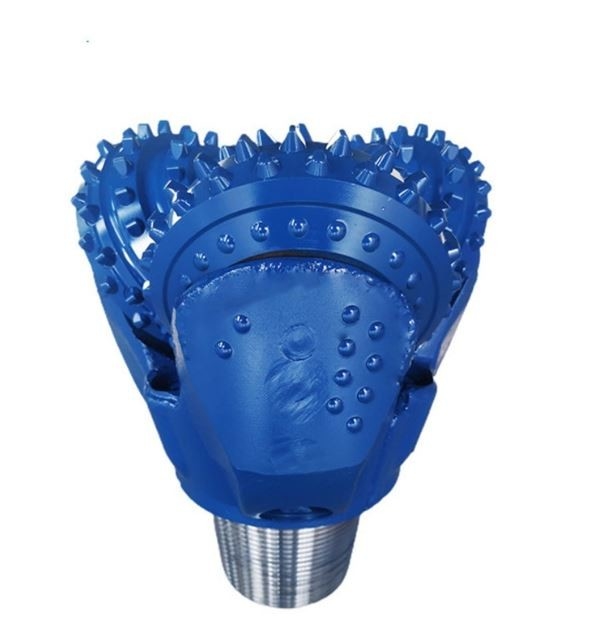

Πύργο γεωτρήσεις 12-1/4 ίντσες Tricone γεωτρήσεις Bit IADC 516 με Reg 6-5/8 API σύνδεση
Περιγραφή
Το τρικονικό κομμάτι είναι ένα βασικό συστατικό της ομάδας της κάτω τρύπας που χρησιμοποιείται στις εργασίες γεώτρησης.Τρίκον Μπιτ μηχανικό τρυπάνι χρησιμοποιεί περιστροφική κίνηση και τη μηχανική τριβή που παράγεται από τα δόντια του για να αφαιρέσει την επιφάνεια του βράχου κατά τη διάρκεια της γεώτρησηςΣκοπός του είναι να αξιοποιήσει την ενέργεια από το περιστρεφόμενο σχοινί της τρύπας και την παροχή λάσπης, εφαρμόζοντας αποτελεσματικά αυτή τη δύναμη για να διευκολύνει την εμβάθυνση του πηγάδι.
Προδιαγραφές:
ΕΠΙΠΕΔΗΜΕΙΑ ΤΟΥ ΕΠΙΤΡΟΠΟΥ | ||||||||
Ονομασία προϊόντος | 12 1/4 ίντσες, TCI Tricone Bit | |||||||
Μέγεθος | 12 1/4 ίντσες, .3111mm | |||||||
Τύπος δοντιού | Εισαγωγή TCI / Tungsten Carbide | |||||||
Σύνδεση | 6- 5/8" API Reg | |||||||
Κουρέματα | Ελαστικό σφραγισμένο ελαστικό ρουλεμάν | |||||||
Σφουγγάρι | Τρεις πίδακες αερίου και κεντρικό πίδακο | |||||||
Εφαρμογή | Βρύση νερού, πηγή πετρελαίου, HDD, εξερεύνηση, κλπ. | |||||||
Βάρος | 123 KGS | |||||||
Πιστοποιητικό | ΑΠΙ7-1,SY/T5164,ISO9001:2008 | |||||||
ΕΠΙΣΤΗΣΗΜΕΝΗΣΤΑΣ ΣΤΗΣ ΣΤΗΜΑΤΑΣ | ||||||||
Για σκληρό έως πολύ σκληρό πετρώμα με υψηλή αντοχή στην συμπίεση και υψηλή συσσωρευτικότητα, όπως ασβεστόλιθος, δολομίτης, αμμολιθός και χερτ, κλπ. | ||||||||
Συνιστώμενες παραμέτρους γεωτρήσεων για εφαρμογή | ||||||||
Τύπος και κωδικός IADC | 417 | 437 | 447 | 517,527 | 537,547 | 617,627 | 637,647 | 737,837 |
WOB ((KN/mm) | 0.35 ~ 0.90 | 0.35 ~ 0.95 | 0.35~1.00 | 0.35~1.05 | 0.35~1.05 | 0.35~1.05 | 0.70~1.20 | 0.70~1.20 |
ΡΡΜ ((r/min) | 140 ~ 70 | 140 ~ 60 | 140 ~ 60 | 120 ~ 50 | 110 ~ 40 | 80~40 | 70~40 | 70~40 |
Πώς ξέρεις ποιότητα;
Το χαρακτηριστικό του Tricone Bit είναι ότι έρχονται με το δικό τους διαβατήριο όπως παρακάτω:
Εφαρμογές
Το είδος του τρικονίου που θα επιλέξετε εξαρτάται από τη γεωλογία στην οποία θα σκάψετε και τις διαμέτρους της τρύπας που σκάβετε. The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.
Τυρκόνη Bit Tungsten καρβίδιο Εισαρτήματα κόπτης | ||
Τύπος | Απόδοση | Εφαρμογή |
Κεραυνός | Υψηλή διείσδυση για πλαστικό βράχο | Πλαστικό Ροκ μαλακό& Μέτρια σκληρότητα |
Κωνικό | Το ίδιο με το τσιμπιδάκι συν υψηλή ρήξη και αντίσταση περιστροφής | Ευαίσθητοι βράχοι μέσης έως σκληρής |
Μπίλ. | Πολύ υψηλή αντίσταση σπάσματος | Ευαίσθητοι βράχοι μέσης έως σκληρής |
Τύποι ρουλεμάν
Υπάρχουν κυρίως τρεις τύποι σχεδίων ρουλεμάν που χρησιμοποιούνται στα τρικονικά τρυπάνι:
• ΣΤΑΝΤΑΡΙΚΟ ΑΠΟΧΡΗΤΟ ΚΑΤΑΡΙΚΟ ΚΑΤΑΡΙΚΟ:
Σε αυτά τα κομμάτια οι κώνοι θα περιστρέφονται ελεύθερα.
• ΣΥΜΜΕΡΙΚΑΣΤΑΣ ΚΑΤΑΡΑΣΤΑΣ
Οι σφραγίδες λειτουργούν ως φραγμός ενάντια στη λάσπη και τα κοπριά για την προστασία των ρουλεμάν.
• ΤΡΑΜΠΟΣ ΤΟΥ ΚΑΤΑΡΟΥΛΟΥ
Αυτά τα κομμάτια είναι αυστηρά ψυγμένα με λάδι / λίπος με ρουλεμάν, σφραγίδα O-Ring και μια κούρσα για μέγιστη απόδοση.
Κώδικες IADC
Οι κωδικοί IADC διευκολύνουν την περιγραφή του είδους του πετρώματος που απαιτείται.
Τα τρία πρώτα ψηφία ταξινομούν το κομμάτι ανάλογα με το σχηματισμό που έχει σχεδιαστεί για την τρύπα και το σχεδιασμό ρουλεμάν/σφραγίδας που χρησιμοποιείται.
1, 2 και 3ΜΕΤΡΙΚΑ ΤΟΥ ΣΤΕΛΟΥμε 1 για μαλακά, 2 για μεσαία και 3 για σκληρά σχηματισμούς.
Οι κωδικοί 4, 5, 6, 7 και 8 ορίζουν:ΤΟΥΡΓΣΤΑΝ ΚΑΡΒΙΔΟΥ ΕΝΤΑΣΜΟΥγια διαφορετική σκληρότητα σχηματισμού με 4 να είναι το πιο μαλακό και 8 το πιο σκληρό
Τύποι σχηματισμών
Το παρακάτω δείχνει το τυπικό σχηματισμό και την αναφορά του IADC
1 & 4 Ελαφριά σχηματισμοί με κολλώδη στρώματα και χαμηλή αντοχή στην συμπίεση, όπως πηλός, μαρμάρες.
1 & 4 Ελαφροί σχηματισμοί με χαμηλή συμπιεστική αντοχή, όπως μαρμάρι, αλάτι, ανυδρίτης και σχιστόλιθος.
5 Ελαφριά έως μεσαία σχηματισμοί με χαμηλή αντοχή στην συμπίεση και διασταυρωμένα με σκληρά στρώματα, όπως άμμοι, σχιστόλιθοι και κιμωλία.
2 ή 6 Μεσαία έως σκληρά πυκνά σχηματισμοί με υψηλή έως πολύ υψηλή αντοχή στην συμπίεση, αλλά με μη-σβήσιμα ή μικρά σβήσιμα στρώματα, όπως σχιστόλιθοι, λάσπη, αμμόλιθος, ασβεστόλιθος,Δολομίτης και ανυδρίτης.
3 ή 7 Σκληροί και πυκνοί σχηματισμοί με πολύ υψηλή αντοχή στην συμπίεση και ορισμένα στρώματα αβριζών, όπως λιθόλιθος, αμμολιθός και λάσπη.
8 Εξαιρετικά σκληρά και τραβηγμένα σχηματισμοί όπως ο κουάρζιτος και ο ηφαιστειακός βράχος.
Κώδικες IADC- Αριθμοί Τα τρία πρώτα ψηφία ταξινομούν το κομμάτι σύμφωνα με το σχηματισμό που έχει σχεδιαστεί για την τρύπα και το σχεδιασμό ρουλεμάν/σφραγίδας που χρησιμοποιείται.
Πρώτο ψηφίο1, 2 και 3ΜΕΤΡΙΚΑ ΤΟΥ ΣΤΕΛΟΥμε 1 για μαλακά, 2 για μεσαία και 3 για σκληρά σχηματισμούς.
4, 5, 6, 7 και 8Καρβίδιο ΤΟΥΝΓΣΤΕΝΟΕΙΣΤΡΑΣΤΕ ΜΕΡΑ για διαφορετική σκληρότητα σχηματισμού, με το 4 να είναι το πιο μαλακό και το 8 το πιο σκληρό.
Δεύτερο ψηφίο1, 2, 3 και 4 είναι περαιτέρω ανάλυση τωνσχηματισμόςΜε το 1 να είναι το πιο μαλακό και το 4 το πιο σκληρό.
Τρίτο ψηφίοΑυτό το ψηφίο θα ταξινομήσει το bit σύμφωνα μετύπου ρουλεμάν/σφραγίδαςως εξής:
Τυποποιημένο ανοιχτό ρουλεμάνιο ρουλεμάνιο,
air-cooled Standard open bearing roller bit with gauge protection which is defined as carbide inserts in the heel of the cone Sealed roller bearing bit Sealed roller bearing bit with gauge protection Journal sealed bearing bit Journal sealed bearing bit with gauge protection.
Τέταρτο ψηφίοΟι ακόλουθοι κωδικοί γραμμάτων χρησιμοποιούνται στη θέση του τέταρτου ψηφίου για την ένδειξηπρόσθετα χαρακτηριστικά: Α. Εφαρμογή με αέρα Ρ. Ενισχυμένες συγκόλλησεις Γ. Κεντρική ροή Σ. Τάθος από στάνταρ χάλυβα Δ. Έλεγχος απόκλισης X. Εισαγωγή ψαλίδας Ε. Εκτεταμένη ροή Y. Κωνική εισαγωγή Γ. Προστασία επιπλέον μεγέθους Z. Άλλο σχήμα εισαγωγής J.Αποστροφή του τζετ
