Εργαλεία γεωτρήσεις διαμαντιού πετρελαίου

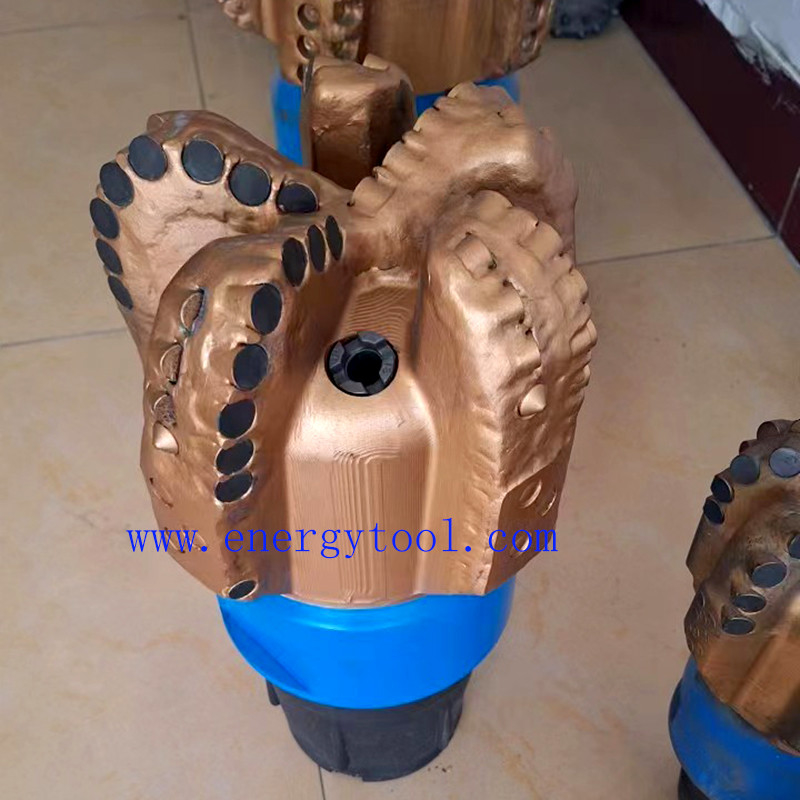

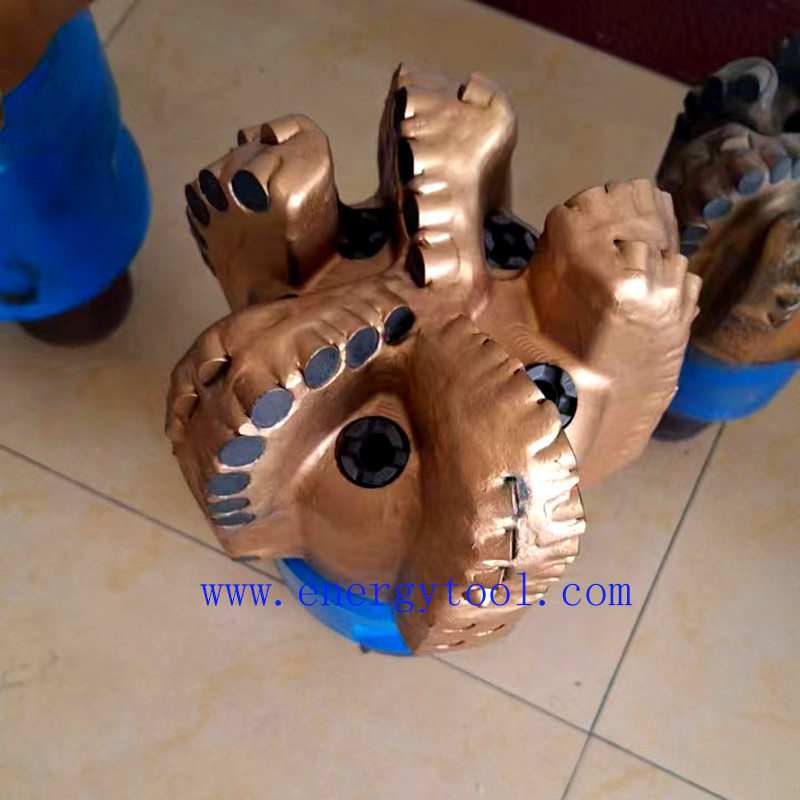

Διάτρημα PDC για σκληρό βράχο

Περιγραφές:

Τα σταθερά κοπτικά σχεδιάζονται χωρίς κινούμενα μέρη, επιτρέποντας στις δομές κοπής και στο σώμα του τρυπανιού να λειτουργούν ως μια ενιαία οντότητα, περιστρεφόμενα απρόσκοπτα. Εντός αυτής της κατηγορίας, οι κύριοι τύποι τρυπανιών είναι PDC (πολυκρυσταλλικό διαμαντένιο συμπαγές), TSP (θερμικά σταθερό PDC) και διαμαντένια τρυπάνια.

Για να διασφαλιστεί η τυποποίηση στον κλάδο, η Διεθνής Ένωση Εργολάβων Διάτρησης (IADC) έχει καθιερώσει ένα σύστημα ταξινόμησης για τα σταθερά κοπτικά. Αυτό το σύστημα ενσωματώνει τέσσερις χαρακτήρες που χρησιμεύουν ως δείκτες, αποκαλύπτοντας κρίσιμες πληροφορίες σχετικά με τα χαρακτηριστικά και την απόδοση του τρυπανιού.

• Υλικό σώματος
• Πυκνότητα κοπτικών
• Μέγεθος ή τύπος κοπτικού
• Προφίλ τρυπανιού
• Λεπίδες κοπτικών

Προφίλ τρυπανιού

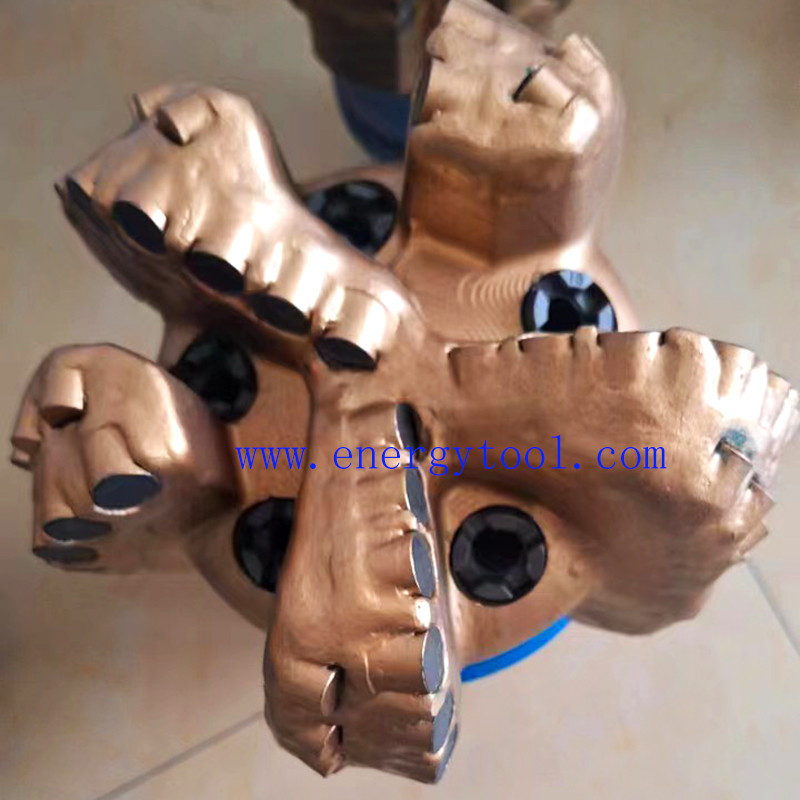

Κοπτικό PDC τρυπανιού

Τα πολυ-κρυσταλλικά διαμαντένια σύνθετα (PDC) κοπτικά είναι το κύριο σημείο επαφής για ένα τρυπάνι. Τα PDC τρυπάνια αφαιρούν τον βράχο κυρίως με διάτμηση.

Τα κοπτικά PDC εκτίθενται σε μεγάλη θέρμανση και ψύξη στο πηγάδι, ένα πολύ δύσκολο περιβάλλον.

Τα κοπτικά PDC που έχουν χαμηλότερη θερμική υποβάθμιση και μεγαλύτερη θερμική σταθερότητα επιτυγχάνουν γενικά υψηλότερο ROP και αυξημένη αντοχή στη φθορά. Έτσι, η βελτιστοποίηση του κοπτικού είναι σημαντική.

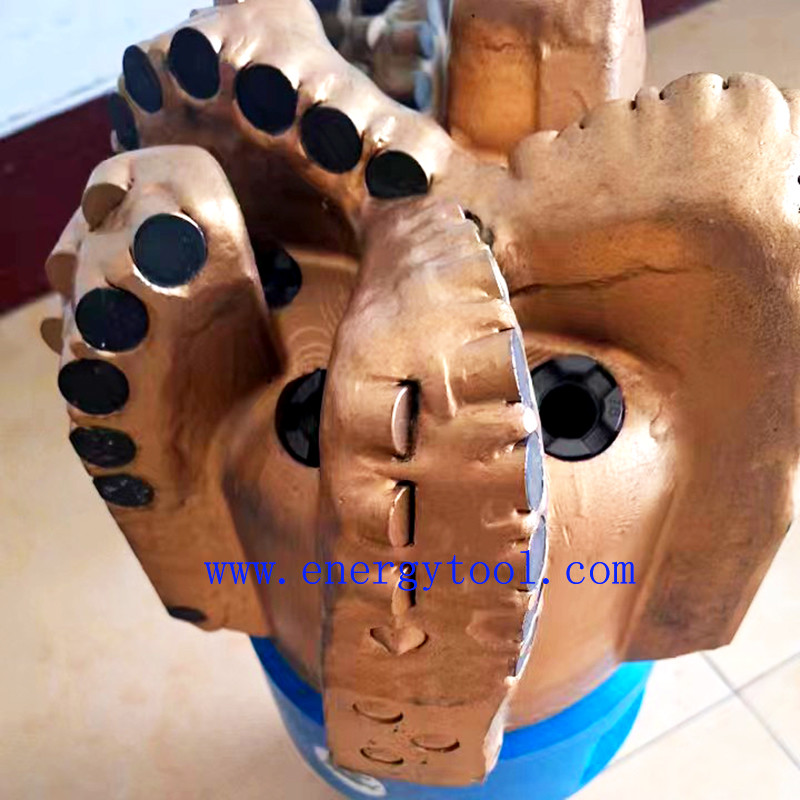

Μπεκ τρυπανιού

Τα μπεκ τρυπανιού βοηθούν στον καθαρισμό της περιοχής κοπής και στην ψύξη των πολυ-κρυσταλλικών διαμαντένιων σύνθετων (PDC) κοπτικών.

Η αποτελεσματική τοποθέτηση αυτών των μπεκ μαζί με τη γωνία που έχουν ρυθμιστεί παίζει κρίσιμο ρόλο στο πόσο αποτελεσματικά αποδίδει το τρυπάνι.

Τα κανάλια υγρών συμπληρώνουν επίσης την τοποθέτηση των μπεκ για τη βελτίωση του καθαρισμού των κομματιών.

PDC τρυπάνια από ατσάλινο σώμα

Το ατσάλινο σώμα είναι το αντίθετο του σώματος μήτρας. Μπορεί να αντέξει σε υψηλά φορτία κρούσης, αλλά είναι μαλακότερο και στερείται προστατευτικών χαρακτηριστικών. Η αντοχή και η ελατότητα του χάλυβα δίνουν στα ατσάλινα σώματα τρυπανιών υψηλή αντοχή στην κρούση.

Τα ατσάλινα σώματα είναι σημαντικά ισχυρότερα από τα σώματα μήτρας.

Ένα ευεργετικό χαρακτηριστικό των ατσάλινων τρυπανιών είναι ότι μπορούν εύκολα να ξαναχτιστούν αρκετές φορές, επειδή τα φθαρμένα ή κατεστραμμένα κοπτικά μπορούν να αντικατασταθούν αρκετά εύκολα. Αυτό είναι ένα ιδιαίτερο πλεονέκτημα για τους χειριστές σε περιβάλλοντα διάτρησης χαμηλού κόστους.

Τα πολυ-κρυσταλλικά διαμαντένια (PDC) τρυπάνια διαφέρουν από τους κώνους κυλίνδρων στο ότι είναι σώματα ενός τεμαχίου χωρίς κινούμενα μέρη. Τα σταθερά κοπτικά τεμαχίζουν τον βράχο, οπότε το τρυπάνι είναι σε θέση να λειτουργεί με υψηλότερες ταχύτητες περιστροφής πιο αποτελεσματικά σε ενοποιημένους σχηματισμούς.
