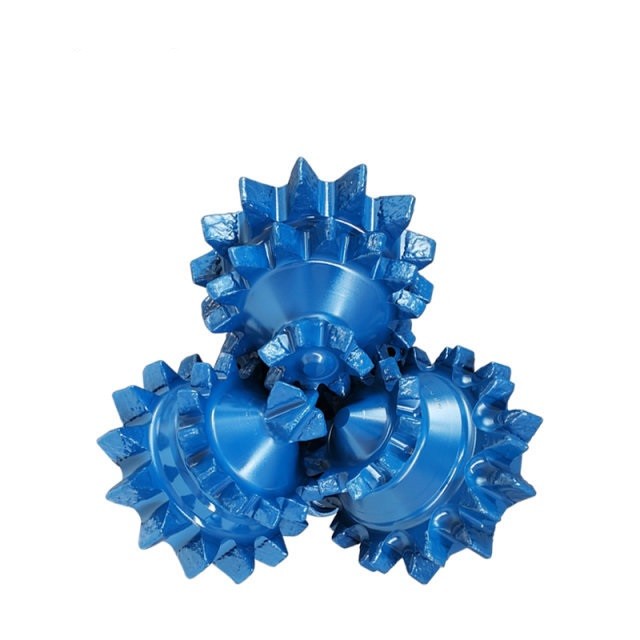

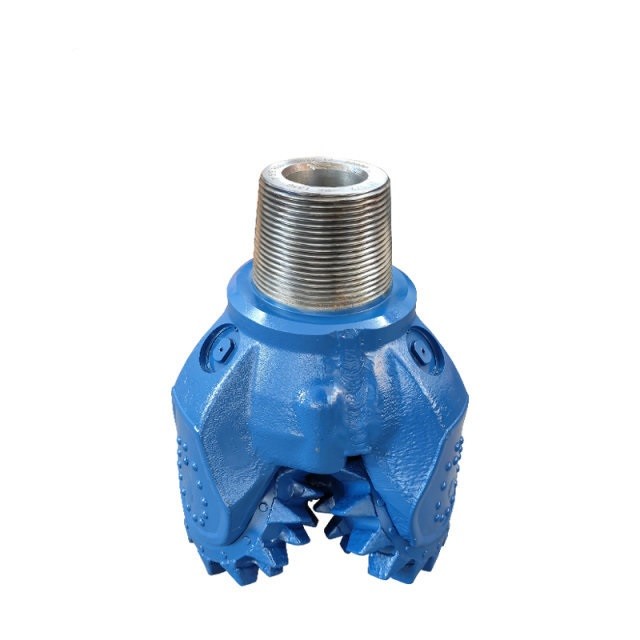

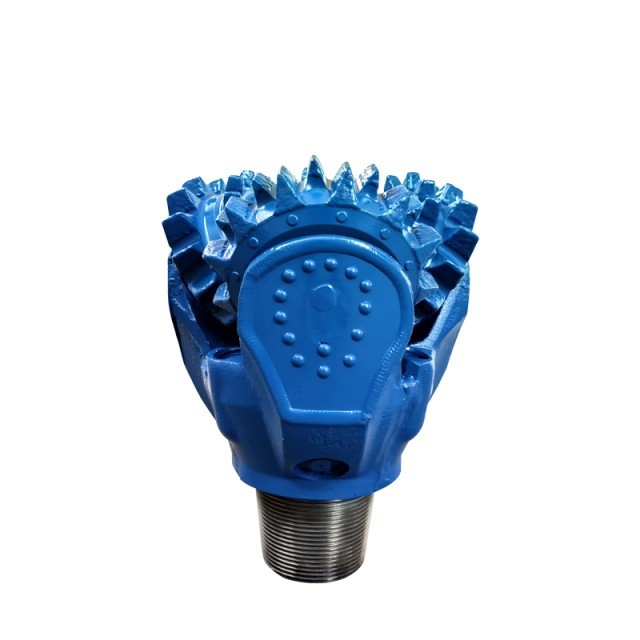

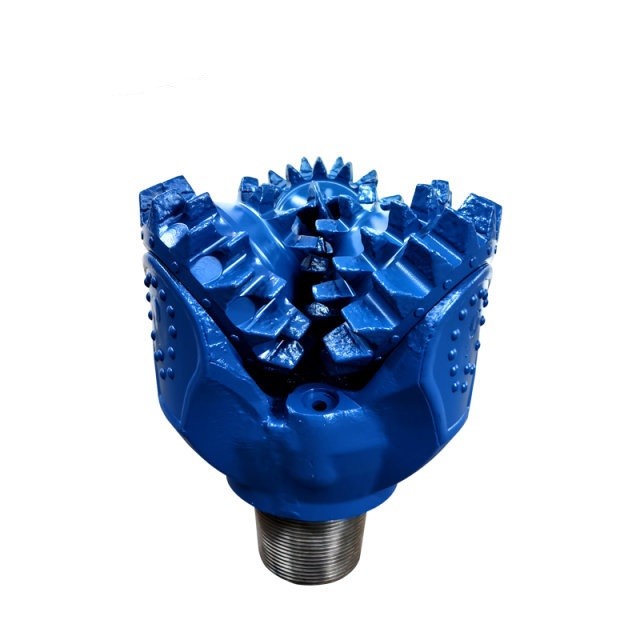

Προσαρμοσμένα τρυπανά δόντια από καουτσούκ σφραγισμένα τρικονικά ρολά

Ταξινόμηση IADC

Το σύστημα ταξινόμησης IADC είναι ένας κώδικας τεσσάρων χαρακτήρων που σχετίζεται με το σχεδιασμό και την εφαρμογή.

Οι τρεις πρώτοι χαρακτήρες είναι πάντα αριθμητικοί. ο τελευταίος χαρακτήρας είναι πάντα αλφαβητικός.

Το πρώτο ψηφίο αναφέρεται σε σειρές bit, το δεύτερο σε τύπο bit, το τρίτο σε ρουλεμάν και διάταξη μετρητή και το τέταρτο (αλφαβητικό) χαρακτήρα σε χαρακτηριστικά bit.

Σειρά

Η σειρά, ο πρώτος χαρακτήρας στο σύστημα IADC, καθορίζει τα γενικά χαρακτηριστικά σχηματισμού και διαιρεί τα μπιτ φρεζαρίσματος και τύπου ένθετου.

Οκτώ σειρές ή κατηγορίες χρησιμοποιούνται για την περιγραφή των κομματιών βράχου κυλίνδρου κώνου.

Οι σειρές 1 έως 3 ισχύουν για μύτες φρεζαρισμένων δοντιών.

Οι σειρές 4 έως 8 ισχύουν για bit τύπου εισαγωγής. Όσο μεγαλύτερος είναι ο αριθμός σειράς, τόσο πιο σκληρός ή πιο λειαντικός είναι ο τύπος του βράχου.

Η σειρά 1 αντιπροσωπεύει τις πιο μαλακές (ευκολότερες εφαρμογές διάτρησης) για μύτες φρεζαρισμένων δοντιών.

Η σειρά 3 αντιπροσωπεύει τις πιο σκληρές και πιο λειαντικές εφαρμογές για κομματάκια φρεζαρισμένων δοντιών.

Η σειρά 4 αντιπροσωπεύει τις πιο μαλακές (ευκολότερες εφαρμογές διάτρησης) για μπιτ τύπου ένθετου,

Η σειρά 8 αντιπροσωπεύει πολύ σκληρές και λειαντικές εφαρμογές για μπιτ τύπου ένθετου.

Δυστυχώς, η σκληρότητα του πετρώματος δεν ορίζεται σαφώς από το σύστημα IADC.

Οι έννοιες του «σκληρού» ψαμμίτη ή του «μέτριου-μαλακού» σχιστόλιθου, για παράδειγμα, είναι υποκειμενικές και ανοιχτές σε κάποιο βαθμό ερμηνείας. Επομένως, οι πληροφορίες θα πρέπει να χρησιμοποιούνται μόνο με περιγραφική έννοια. Η πραγματική σκληρότητα του βράχου θα ποικίλλει σημαντικά, ανάλογα με παράγοντες όπως το βάθος, η πίεση υπερισορροπίας, το πορώδες και άλλοι που είναι δύσκολο να ποσοτικοποιηθούν.

Τύπος

Ο δεύτερος χαρακτήρας στο σύστημα κατηγοριοποίησης IADC αντιπροσωπεύει τον τύπο bit, το ένθετο ή το φρεζαρισμένο δόντι και περιγράφει έναν βαθμό σκληρότητας σχηματισμού.

Ο τύπος κυμαίνεται από 1 έως 4.

Σχέδιο ρουλεμάν και προστασία μετρητή

Ο τρίτος χαρακτήρας IADC ορίζει τόσο τον σχεδιασμό του ρουλεμάν όσο και την προστασία του μετρητή. Το IADC όρισε επτά κατηγορίες σχεδιασμού ρουλεμάν και προστασίας μετρητή:

1. μη σφραγισμένο ρουλεμάν κυλίνδρων (γνωστό και ως ανοιχτό ρουλεμάν)
2. αερόψυκτο ρουλεμάν κυλίνδρου (σχεδιασμένο για εφαρμογές διάτρησης αέρα, αφρού ή ομίχλης)
3. μη σφραγισμένο ρουλεμάν κυλίνδρων, προστατευμένο με μετρητή
4. σφραγισμένο ρουλεμάν κυλίνδρων
5. σφραγισμένο ρουλεμάν κυλίνδρων, προστατευμένο με μετρητή
6. σφραγισμένο ρουλεμάν τριβής
7. σφραγισμένο ρουλεμάν τριβής, προστατευμένο με μετρητή. Σημειώστε ότι το "gauge protected" υποδηλώνει μόνο ότι ένα bit έχει κάποια δυνατότητα που προστατεύει ή βελτιώνει το bit gauge. Δεν προσδιορίζει τη φύση του χαρακτηριστικού. Ως παραδείγματα, θα μπορούσε να υποδεικνύει ειδικά ένθετα τοποθετημένα στη θέση της σειράς φτέρνας (πλευρά του κώνου) ή ένθετα ενισχυμένα με διαμάντια στη σειρά μετρητή.
