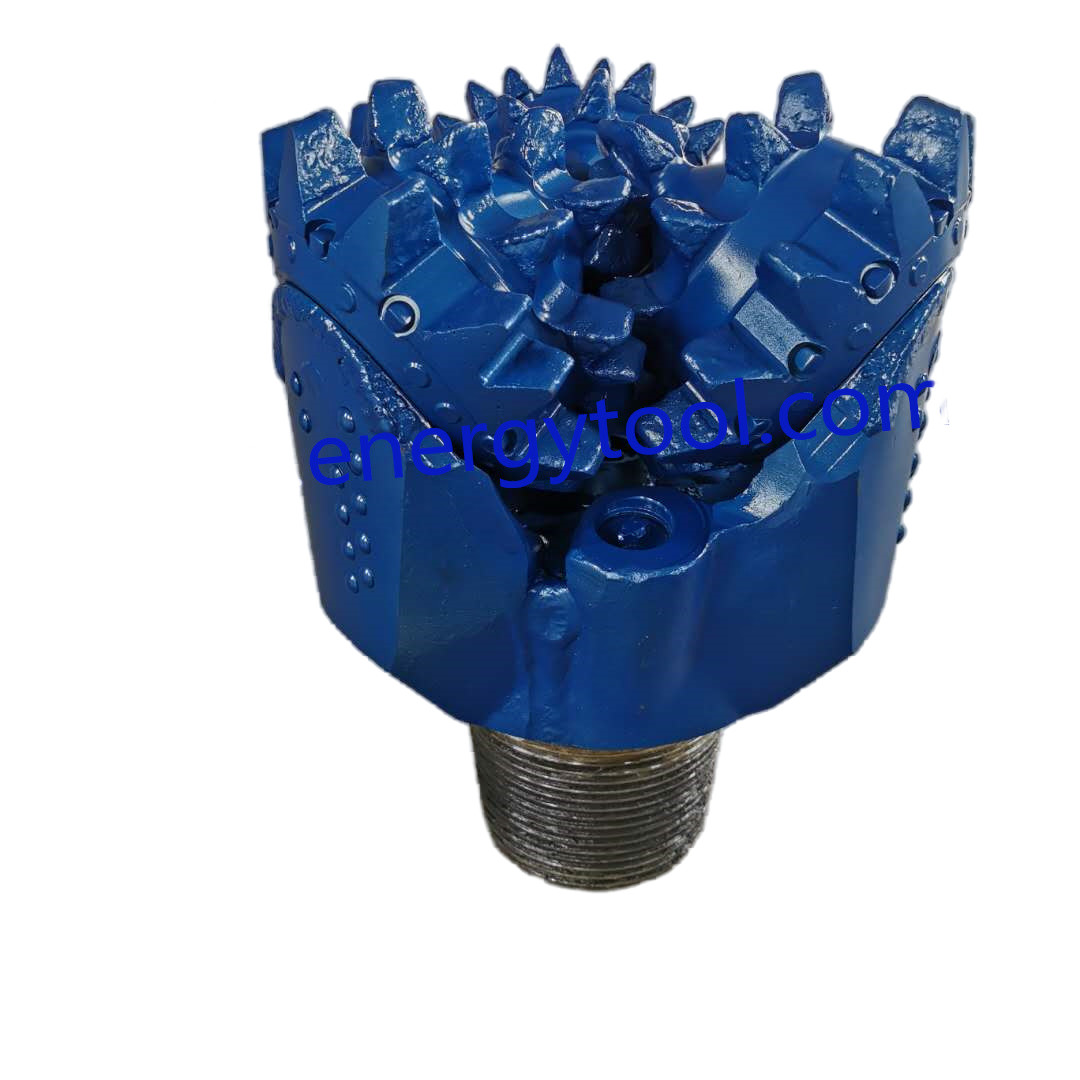

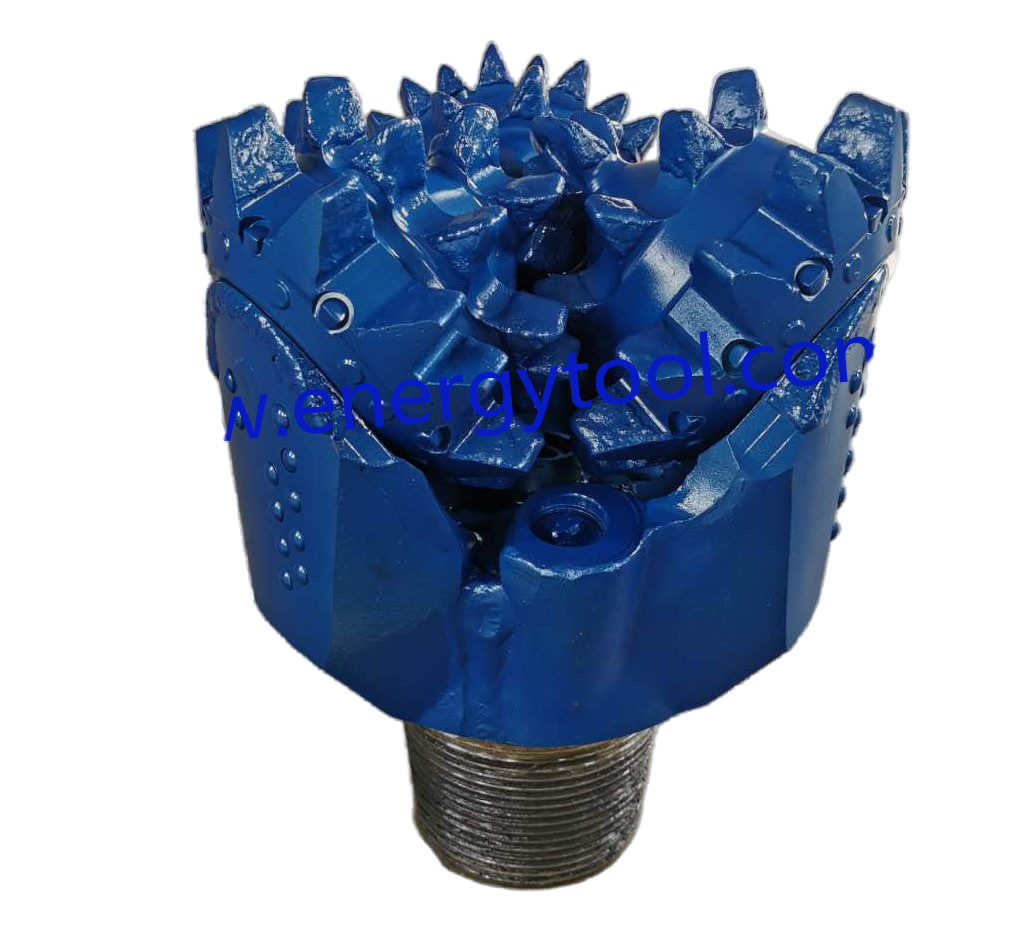

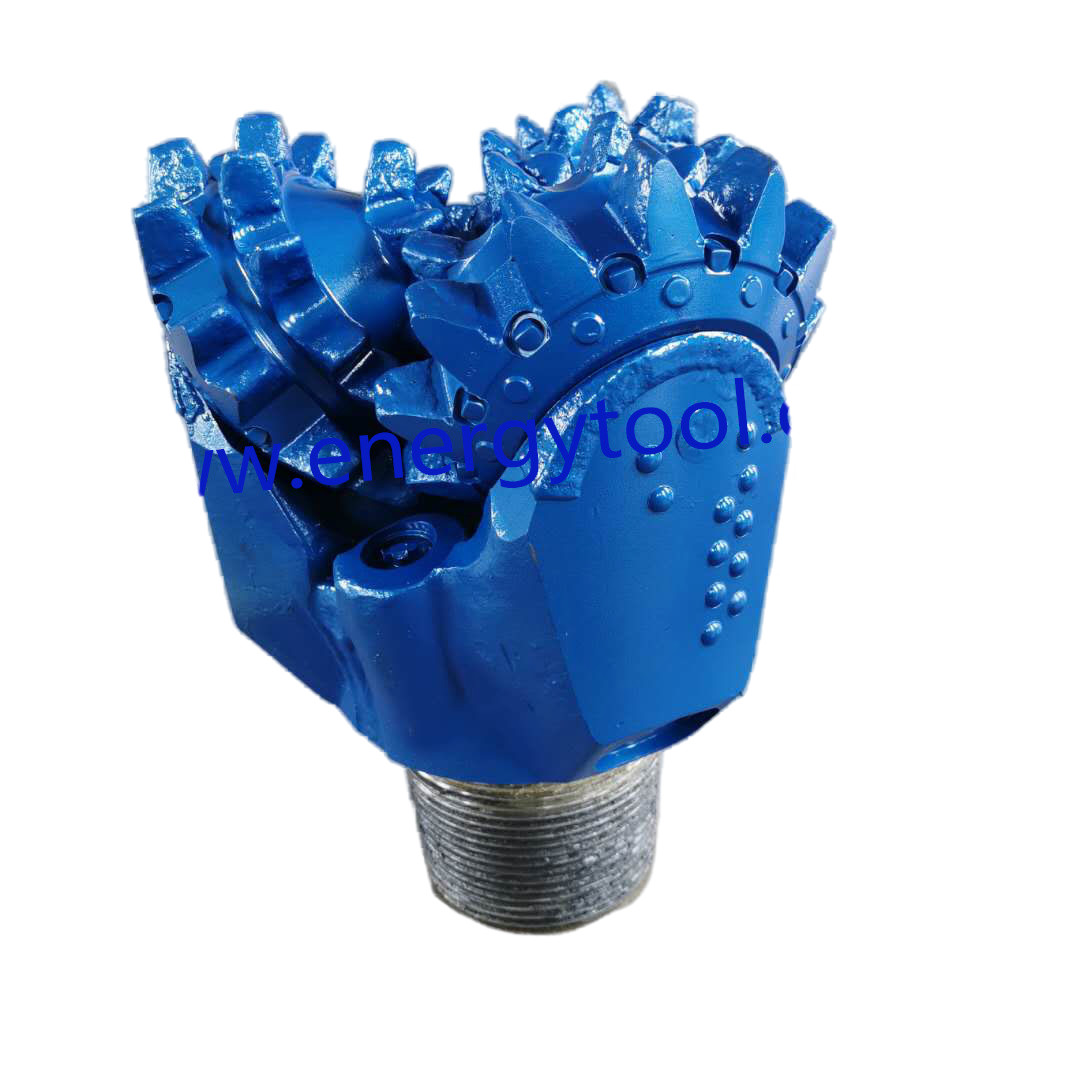

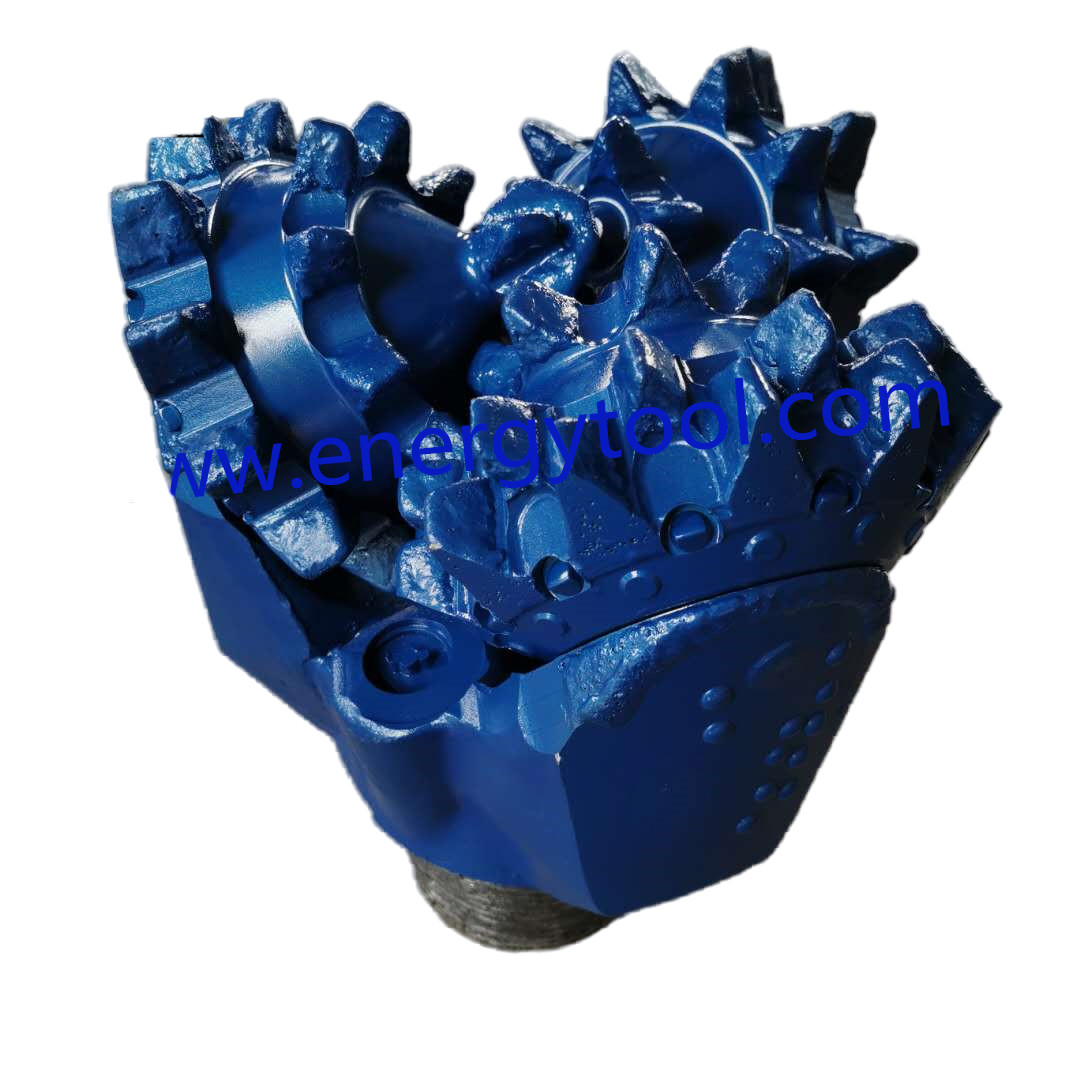

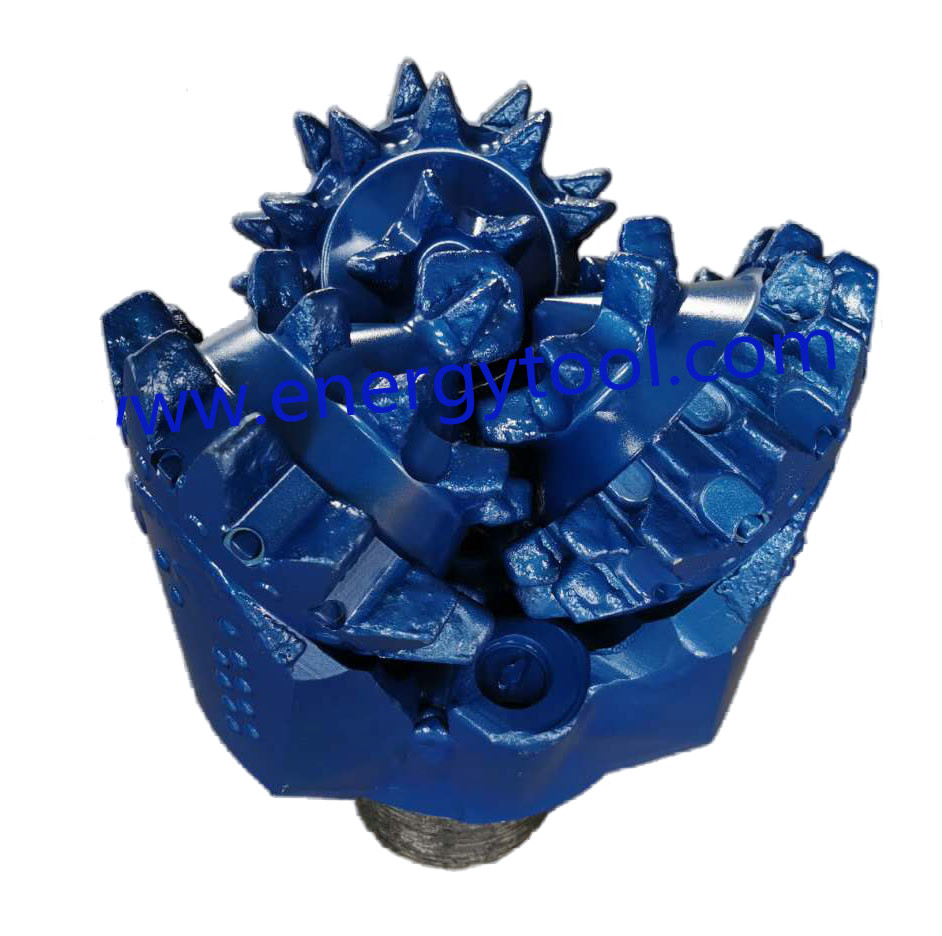

Εργαλεία τρύπανσης με κυλινδρικό κώνο

Ταξινομή των κομματιών κώνου κυλίνδρων

Τα κομμάτια κυλίνδρων κώνων ταξινομούνται γενικά είτε ως κομμάτια εισαγωγής καρβιδίου του βολφραμίνου (TCI) είτε ως κομμάτια φρεατισμένων δοντιών.

Για να βοηθήσει στη σύγκριση παρόμοιων προϊόντων από διάφορους κατασκευαστές,η Διεθνής Ένωση Υπευθύνων Εκμετάλλευσης γεωτρήσεων (IADC) έχει καθιερώσει ένα ενιαίο σύστημα ταξινόμησης bit για την ονομασία των bit γεωτρήσεων.

Μέθοδος ταξινόμησης IADC για τα κομμάτια κυλίνδρων κώνου

Η μέθοδος ταξινόμησης των κομματιών κυλίνδρων με κώνους IADC είναι ένα βιομηχανικό πρότυπο για την περιγραφή των κομματιών κυλίνδρων με κώνους με τσαλακωμένα δόντια και τύπους εισαγωγής.

Το σύστημα κωδικοποίησης αυτό βασίζεται σε βασικά κριτήρια σχεδιασμού και εφαρμογής.

Η έκδοση που χρησιμοποιείται σήμερα εισήχθη το 1992 και ενσωματώνει κριτήρια που αναπτύχθηκαν σε συνεργασία από κατασκευαστές τρυπών υπό την αιγίδα της Εταιρείας Μηχανικών Πετρελαίου.

Τροπολογία IADC

Το σύστημα ταξινόμησης IADC είναι ένας κωδικός τεσσάρων χαρακτήρων σχεδιασμού και εφαρμογής.

Οι πρώτοι τρεις χαρακτήρες είναι πάντα αριθμητικοί.

Ο τελευταίος χαρακτήρας είναι πάντα αλφαβητικός.

Το πρώτο ψηφίο αναφέρεται στη σειρά bit, το δεύτερο στον τύπο bit, το τρίτο στους ρουλεμάν και τη διάταξη μετρητή, και ο τέταρτος (αλφαβητικός) χαρακτήρας στα χαρακτηριστικά bit.

Σειρά

Η σειρά, ο πρώτος χαρακτήρας στο σύστημα IADC, καθορίζει τα γενικά χαρακτηριστικά σχηματισμού και χωρίζει τα κομμάτια τύπου χονδρικού δοντιού και του τύπου εισαγωγής.Οκτώ σειρές ή κατηγορίες χρησιμοποιούνται για να περιγράψουν τα κομμάτια πετρώματος με ρόλο κώνου.

Οι σειρές 1 έως 3 ισχύουν για θραύσματα με φθαρμένα δόντια.

Οι σειρές 4 έως 8 εφαρμόζονται σε bits τύπου insertion.

Όσο υψηλότερος είναι ο αριθμός σειράς, τόσο σκληρότερος ή πιο τραβηγμένος είναι ο τύπος βράχου.

Η σειρά 1 αντιπροσωπεύει τις πιο μαλακές (ευκολότερες εφαρμογές γεώτρησης) για τρυπές με δόντια;

Η σειρά 3 αντιπροσωπεύει τις σκληρότερες και πιο τραβηγμένες εφαρμογές για τα κομμάτια με τα δόντια.

Η σειρά 4 αντιπροσωπεύει τις πιο μαλακές (ευκολότερες εφαρμογές γεώτρησης) για τσιμπήματα τύπου εισαγωγής,

Η σειρά 8 αντιπροσωπεύει πολύ σκληρές και τραβηγμένες εφαρμογές για κομμάτια τύπου εισαγωγής.

Δυστυχώς, η σκληρότητα των πετρωμάτων δεν ορίζεται σαφώς από το σύστημα IADC.

Οι έννοιες του “σκληρού” αμμολιθίου ή του “μέτρου-μαλακού” σχιστόλιθου, για παράδειγμα, είναι υποκειμενικές και ανοικτές σε ορισμένο βαθμό ερμηνείας.Η πραγματική σκληρότητα του βράχου θα ποικίλλει σημαντικά, εξαρτάται από παράγοντες όπως το βάθος, η πίεση υπερεκτίμησης, η πορώσεια και άλλοι που είναι δύσκολο να ποσοτικοποιηθούν.

Τύπος

Ο δεύτερος χαρακτήρας στο σύστημα ταξινόμησης IADC αντιπροσωπεύει τον τύπο bit, το ένθετο ή το φρεαρισμένο δόντι και περιγράφει ένα βαθμό σκληρότητας σχηματισμού.

Σχεδιασμός ρουλεμάν και προστασία διαμέτρου

Ο τρίτος χαρακτήρας IADC καθορίζει τόσο την κατασκευή του ρουλεμπορίου όσο και την προστασία του διαμετρήματος.

Η IADC καθόρισε επτά κατηγορίες σχεδιασμού ρουλεμάν και προστασίας διαμέτρου:

1. μη σφραγισμένα ρουλεμάνια (γνωστά επίσης ως ανοιχτά ρουλεμάνια)
2. Επικεφαλίδα για την κατασκευή οχημάτων με κινητήρα ή κινητήρα κινητήρα
3. μη σφραγισμένο ρουλεμάνιο ρουλεμάνιο, προστατευμένο από διάμετρο
4. σφραγισμένο ρουλεμάν
5. σφραγισμένο ρουλεμάνιο ρουλεμάνιο, προστατευμένο από το διάμετρο
6. σφραγισμένο ρουλεμάν
7. Σημειώστε ότι το "gauge protected" υποδηλώνει μόνο ότι ένα bit έχει κάποιο χαρακτηριστικό που προστατεύει ή ενισχύει το bit gauge.Για παράδειγμα, θα μπορούσε να υποδεικνύει ειδικές ενσωματώσεις τοποθετημένες στη θέση της σειράς τακούντων (πλευρά του κώνου) ή ενσωματώσεις με διαμάντια στην σειρά μεγέθους.

Περιεχόμενα χαρακτηριστικά

Ο τέταρτος χαρακτήρας που χρησιμοποιείται στο σύστημα καθορίζει τα διαθέσιμα χαρακτηριστικά.

Η IADC θεωρεί αυτή την κατηγορία προαιρετική. Αυτός ο αλφαβητικός χαρακτήρας δεν καταγράφεται πάντα σε αρχεία bit αλλά χρησιμοποιείται συνήθως σε καταλόγους και φυλλάδια κατασκευαστών bit.

Η κατηγοριοποίηση IADC αναθέτει και καθορίζει 16 χαρακτηριστικά αναγνώρισης.

Μόνο ένας χαρακτήρας αλφαβητικού χαρακτηριστικού μπορεί να χρησιμοποιηθεί σύμφωνα με τους κανόνες IADC.

Οι σχεδιασμοί bit, ωστόσο, συχνά συνδυάζουν αρκετά από αυτά τα χαρακτηριστικά.
