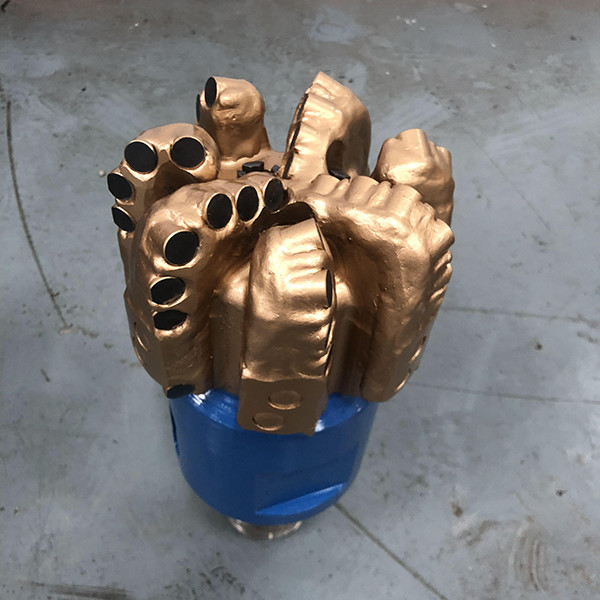

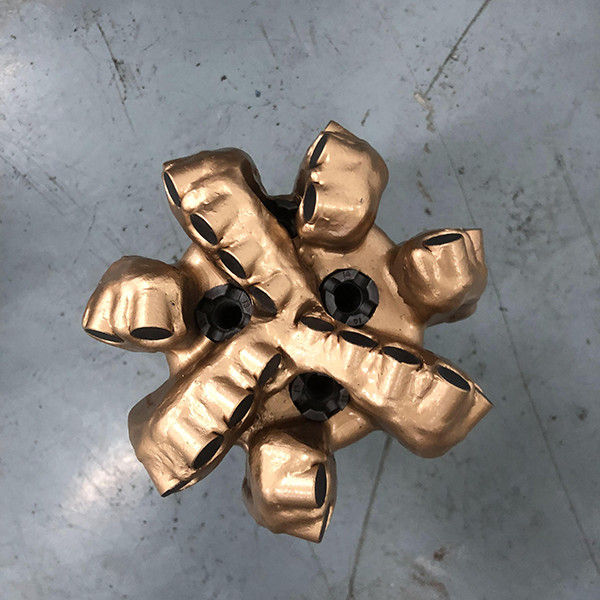

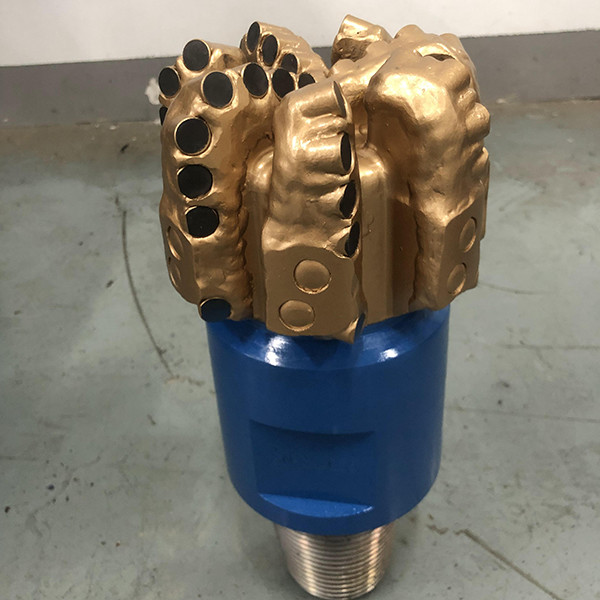

PDC τρυπάνι 6 ίντσες διαμαντένιο τρυπάνι σκληρό βράχο με API 3-1/2 σε κουτί καρφίτσες

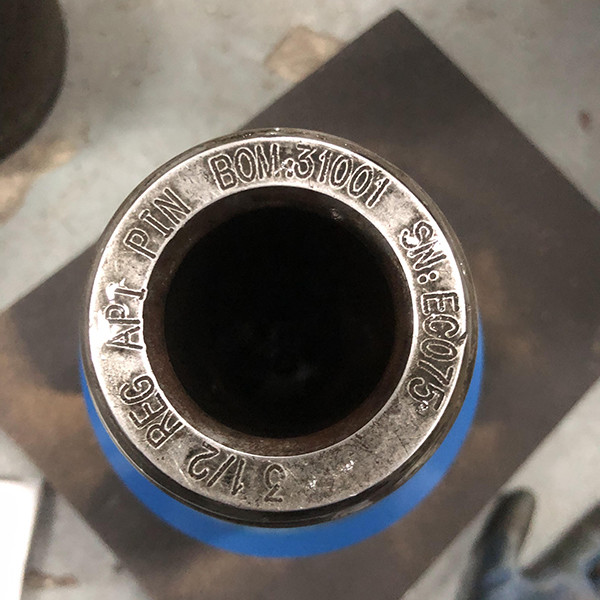

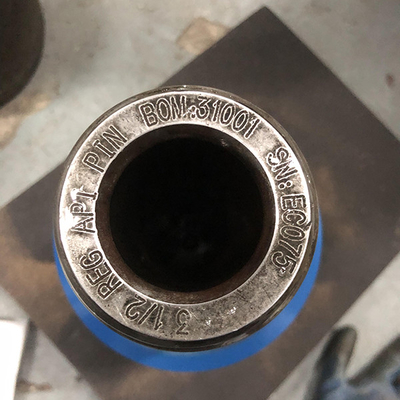

PDC Diamond Bit 6 ιντσών Hard Rock Drill Bit με API 3-1/2in Pin Box

1. Περιγραφές:

Σύμφωνα με τη Διεθνή Ένωση Υπευθύνων Εκμετάλλευσης γεωτρήσεων (IADC), η ταξινόμηση του κομματιού σταθερής κοπής αποτελείται από τέσσερις χαρακτήρες που ορίζουν:

• Υλικό σώματος.
• Πυκνότητα κόπτη.
• Μέγεθος ή τύπος του κοπτήρα.
• Προφίλ bit

Όλα τα τρυπεία μας είναι κατάλληλα για το πρότυπο API και χρησιμοποιούνται στη βιομηχανία γεώτρησης.

Τα τρυπάνι PDC μεγέθους 3 ~ 22 ίντσες με 3 ~ 9 λεπίδες είναι διαθέσιμα.

2. Χαρακτηριστικά σχεδιασμού:

• 3D σχεδιασμός σώματος από κράμα χάλυβα με επεξεργασία CNC για τη μέγιστη αντοχή της λεπίδας και του σώματος.

• Καρβίδιο του βολφραμίνου με σκληρή επιφάνεια σε κρίσιμες περιοχές για αυξημένη αντοχή στην διάβρωση και την τριβή.

• Ενισχυμένες συσκευές μέτρησης με ενσωματωμένο καρβίδιο του βολφραμίου (TCI) για αυξημένη προστασία του μέτρου.

• Το παραβολικό προφίλ είναι βελτιστοποιημένο για τον αριθμό των λεπίδων, την ποσότητα του κοπτήρα και τη σταθερότητα του bit.

• Οι τοποθεσίες του κοπτήρα PDC με ισορροπημένη δύναμη ελαχιστοποιούν την περιστροφή του κοπτήρα και ανοίγουν μια ακριβή στρογγυλή τρύπα.

• Η ασύμμετρη σχεδίαση της λεπίδας μειώνει τις αρμονικές τρύπησης.

• Τα στοιχεία προστασίας της λεπίδας βρίσκονται στρατηγικά για να μεγιστοποιήσουν τη διάρκεια ζωής του bit. Τα τυποποιημένα bits έχουν εφεδρικούς προφυλακτήρες TCI ενώ τα "X" bits έχουν εφεδρικούς κόπτες PDC.

3Προδιαγραφές:

Προφίλ PDC Bit

5.Τεχνουργήματα PDC για τρυπάνι

Τα κοπτήρες πολυκρυσταλλικού διαμαντινού συνθετικού (PDC) είναι το κύριο σημείο επαφής για ένα τρυπάνι.

Οι κόφτες PDC εκτίθενται σε πολλή θέρμανση και ψύξη κάτω από το πηγάδι, ένα πολύ δύσκολο περιβάλλον.

Τα κοπτήρες PDC που έχουν χαμηλότερη θερμική υποβάθμιση και μεγαλύτερη θερμική σταθερότητα γενικά επιτυγχάνουν υψηλότερη ROP και αυξημένη αντοχή στην φθορά.

6. Σφουγγαρίστρες για τρυπάνι PDC

Οι ακροφύσια με τρυπάνι βοηθούν στην απομάκρυνση της περιοχής κοπής και την ψύξη των κοπτών πολυκρυσταλλικού διαμαντινού σύνθετου (PDC).

Η αποτελεσματική τοποθέτηση αυτών των ακροβομβίδων μαζί με την γωνία που τοποθετούνται παίζουν κρίσιμο ρόλο στο πόσο αποτελεσματική είναι η απόδοση του τρυπανιού.

Τα κανάλια υγρών συμπληρώνουν επίσης την τοποθέτηση των ακροβοδίων για τη βελτίωση της απομάκρυνσης των κομματιών.

7. Σιδηρουργικά κομμάτια PDC

Το ατσάλινο σώμα είναι το αντίθετο από το μητρικό σώμα.Η αντοχή και η ευελιξία του χάλυβα δίνουν στα ατσάλινα σώματα υψηλή αντοχή σε κρούσεις.

Τα ατσάλινα σώματα είναι σημαντικά ισχυρότερα από τα σώματα μήτρας.

Ένα επωφελές χαρακτηριστικό των ατσάλινων κομματιών είναι ότι μπορούν εύκολα να ξαναχτιστούν αρκετές φορές, επειδή τα φθαρμένα ή κατεστραμμένα κοπτήρια μπορούν να αντικατασταθούν αρκετά εύκολα.Αυτό αποτελεί ιδιαίτερο πλεονέκτημα για τους φορείς εκμετάλλευσης σε περιβάλλοντα γεωτρήσεων χαμηλού κόστους.

Τα πολυκρυσταλλικά διαμαντένια συμπαγή (PDC) τρύπα διαφέρουν από τους κώνους κυλίνδρων, καθώς είναι ένα κομμάτι σώματα χωρίς κινούμενα μέρη.Έτσι το κομμάτι είναι σε θέση να λειτουργεί με υψηλότερες ταχύτητες περιστροφής πιο αποτελεσματικά σε ενοποιημένους σχηματισμούς.

8.Ποιες είναι οι βασικές διαφορές μεταξύ κυλινδρικών κώνων και σταθερών κοπτικών τρυπών;

Σε γενικές γραμμές, υπάρχουν δύο διαφορετικές κατηγορίες τρυπών, οι κώνοι κυλίνδρων και οι σταθεροί τρυπές.

• Τα κωνικά ρολά έχουν κυλίνδρους που περιστρέφονται γύρω από ρουλεμάν.
• Τα σταθερά κοπτήρες χρησιμοποιούν διαμαντένια κοπτικά στοιχεία για να κατακερματίσουν τον βράχο.
• Η διάρκεια ζωής ενός σταθερού κοπτήρα εξαρτάται κυρίως από την φθορά των κοπτήρων διαμαντιών, ενώ η διάρκεια ζωής των κοπτήρων κυλίνδρων περιορίζεται γενικά από τη διάρκεια ζωής των ρουλεμάντων και όχι από την φθορά του κοπτήρα.
• Όταν επιλέγεται σωστά για το σχηματισμό που θα τρυπηθεί, ένα σταθερό κοπτήρα συνήθως θα έχει μεγαλύτερη διάρκεια ζωής από ένα κοπτήρα κυλίνδρου κώνου, και γενικά τα κοπτάρια PDC τρυπάνε ταχύτερα.
• Τα κομμάτια PDC απομακρύνουν τον βράχο κυρίως με κοπή, ενώ τα φυσικά διαμάντια και τα κομμάτια impreg τρυπάνε κυρίως με αρολό και άλεση του βράχου.
• Τα κομμάτια κώνου κυλίνδρων αποτελούνται από τρία πόδια συγκολλημένα μεταξύ τους.
• Κάθε πόδι έχει έναν κυλιόμενο κώνο που είναι εξοπλισμένος με δόντια ή ινσέρτ. Τα δόντια αθλοποιούνται απευθείας στον κώνο όπου οι ινσέρτ καρβιδίου βολφραμίου σπρώχνουν σε τρύπες που τρυπώνουν στον κώνο.
• Οι κώνοι κυλίνδρων που έχουν δόντια που έχουν αθλιωθεί μέσα τους ονομάζονται δοντιές.Τα κομμάτια δοντιών από χάλυβα χρησιμοποιούνται κυρίως για γρήγορες εφαρμογές μαλακών πετρωμάτων όπως κομμάτια επιφάνειας ή ρηχά πηγάδιαΌταν τα κοπτήρες είναι κατασκευασμένα από ίνες καρβιδίου του θουλφενίου, το κομμάτι ονομάζεται κομμάτι TCI (ένδυση καρβιδίου του θουλφενίου). Τα κομμάτια TCI είναι πιο ανθεκτικά αλλά δεν είναι τόσο επιθετικά όσο ένα κομμάτι δοντιού χάλυβα.Τα TCI χρησιμοποιούνται σε πιο σκληρές και πιο τραβηγμένες εφαρμογές..
