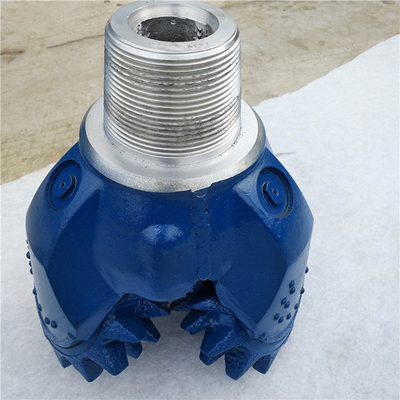

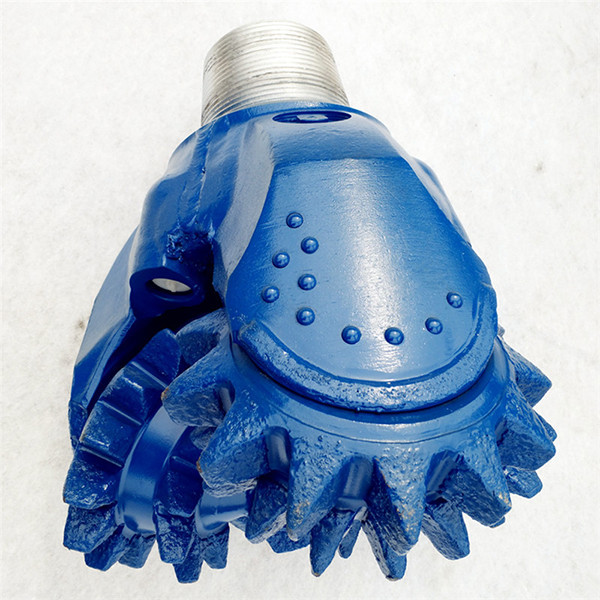

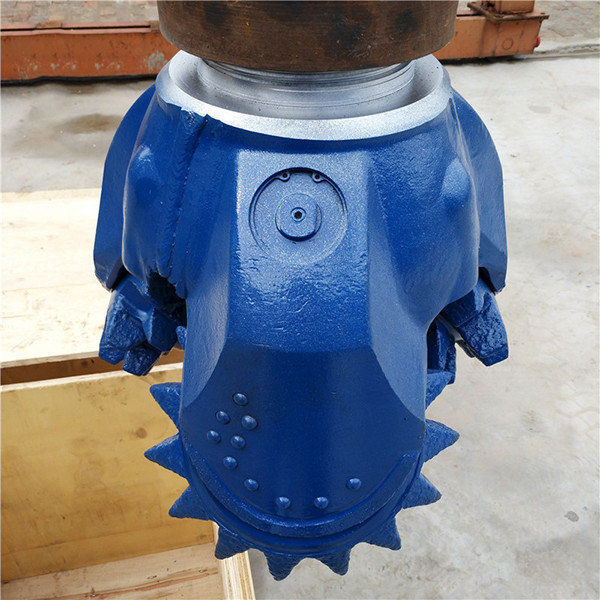

Ανοιχτή τρύπα 13-3/4 ίντσες χάλυβα δοντιού κυλίνδρου κώνου τρυπήματος Bit

Τρυπάνι ανοιχτής οπής 13-3/4 ιντσών με ατσάλινα δόντια IADC 127 Τύπου Roller Cone

1. Περιγραφές:

Τα τρυπάνια με ατσάλινα δόντια (ή δόντια φρεζαρίσματος) διατίθενται σε πολλά σχήματα και μεγέθη με πολλαπλά χαρακτηριστικά και δομές κοπής για την αντιμετώπιση των διαφορών στο φρεάτιο στις διάφορες γεωλογικές στρώσεις που μπορεί να συναντήσετε.

Τα τριγωνικά τρυπάνια με δόντια φρεζαρίσματος (ατσάλινα δόντια) χρησιμοποιούνται σε μαλακούς σχηματισμούς πετρωμάτων. Τα μεγάλα κενά μεταξύ των προεξέχοντων δοντιών τα εμποδίζουν να φράξουν με υλικό καθώς κόβουν το ανώτερο στρώμα του υλικού.

2. Προδιαγραφές:

3. Προφίλ τρυπανιού

4 . Τύποι ρουλεμάν

Υπάρχουν κυρίως τρεις τύποι σχεδιασμού ρουλεμάν που χρησιμοποιούνται σε τριγωνικά τρυπάνια:

• ΤΡΥΠΑΝΙ ΚΥΛΙΝΔΡΟΥ ΜΕ ΣΤΑΝΤΑΡ ΑΝΟΙΧΤΑ ΡΟΥΛΕΜΑΝ:

Σε αυτά τα τρυπάνια, οι κώνοι θα περιστρέφονται ελεύθερα. Αυτός ο τύπος τρυπανιού έχει μια μπροστινή σειρά ρουλεμάν με μπίλιες και μια πίσω σειρά ρουλεμάν με κυλίνδρους.

• ΤΡΥΠΑΝΙΑ ΚΥΛΙΝΔΡΩΝ ΜΕ ΣΦΡΑΓΙΣΜΕΝΑ ΡΟΥΛΕΜΑΝ

Αυτά τα τρυπάνια έχουν στεγανοποίηση O-Ring με δεξαμενή γράσου για ψύξη των ρουλεμάν. Οι στεγανοποιήσεις λειτουργούν ως φράγμα έναντι της λάσπης και των κομματιών για την προστασία των ρουλεμάν

• ΤΡΥΠΑΝΙΑ ΚΥΛΙΝΔΡΩΝ ΜΕ ΡΟΥΛΕΜΑΝ JOURNAL

Αυτά τα τρυπάνια ψύχονται αυστηρά με λάδι/γράσο με ρουλεμάν μύτης, στεγανοποίηση O-Ring και μια διαδρομή για μέγιστη απόδοση.

5. Ερώτηση:

Σε τι πρέπει να δώσουμε προσοχή κατά την επιλογή του τριγωνικού τρυπανιού;

• Διαβατήριο κωδικού IADC
• Επιλογές TCI & ατσάλινων δοντιών
• Πρόσθετα ένθετα καρβιδίου βολφραμίου σε σειρές φτέρνας
• Επίστρωση καρβιδίου βολφραμίου στα σώματα των κώνων
• Ένθετα καρβιδίου βολφραμίου με επίστρωση διαμαντιού στο μετρητή των κώνων
• Ένθετα καρβιδίου βολφραμίου στην ουρά των ποδιών
• Πρόσθετο κεντρικό ακροφύσιο για τον καθαρισμό των κώνων

Το χαρακτηριστικό του τριγωνικού τρυπανιού είναι ότι συνοδεύονται από το δικό τους διαβατήριο όπως παρακάτω:

• Οι προδιαγραφές των κώνων
• Η σφραγίδα ποιότητας που υπογράφεται από το άτομο που κατασκεύασε και έλεγξε το τρυπάνι
• Οι συνιστώμενες παράμετροι διάτρησης για να έχετε την καλύτερη απόδοση από το τρυπάνι:
• Βάρος τρυπανιού
• Ταχύτητα περιστροφής
• Όγκος έκπλυσης

Τι τύπο τριγωνικού τρυπανιού πρέπει να επιλέξετε;

Εξαρτάται από τη γεωλογία στην οποία κάνετε διάτρηση και τις διαμέτρους της οπής που κάνετε διάτρηση. Η Διεθνής Ένωση Εργολάβων Διάτρησης (IADC) έχει αναπτύξει ένα εύχρηστο σύστημα βημάτων για να επιλέξετε το σωστό τριγωνικό τρυπάνι για τη γεωλογία σας με πρόσθετα χαρακτηριστικά όπως η προστασία του τρυπανιού για μεγαλύτερη διάρκεια ζωής της παραγωγής.
