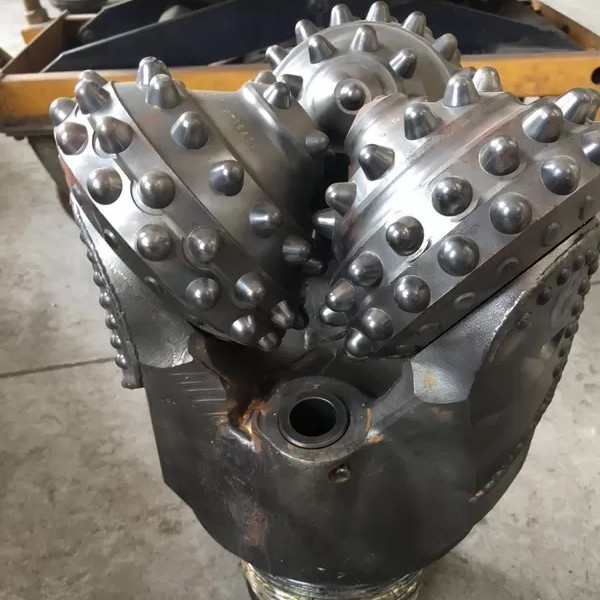

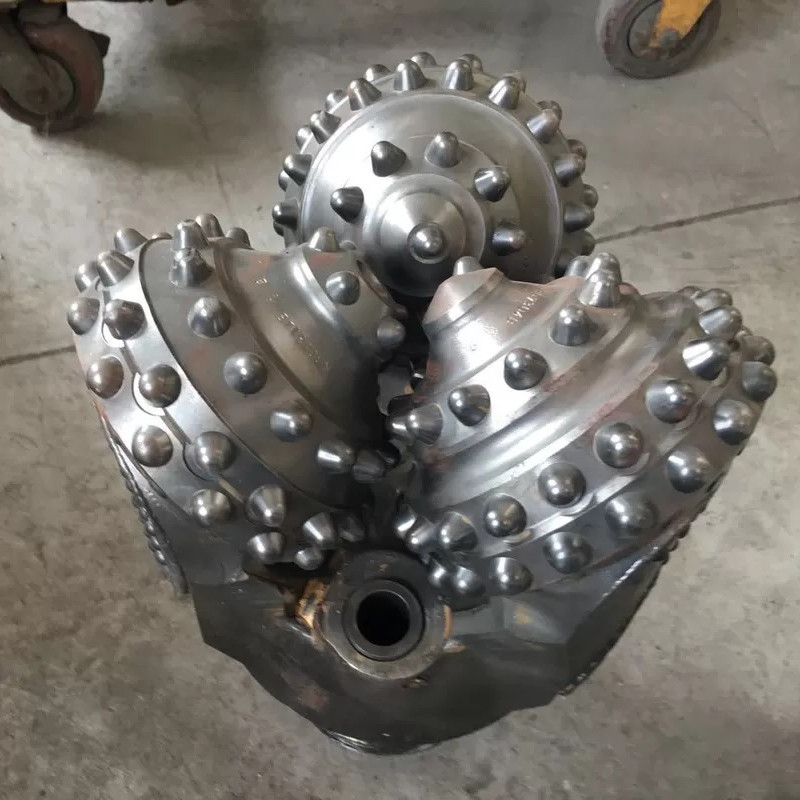

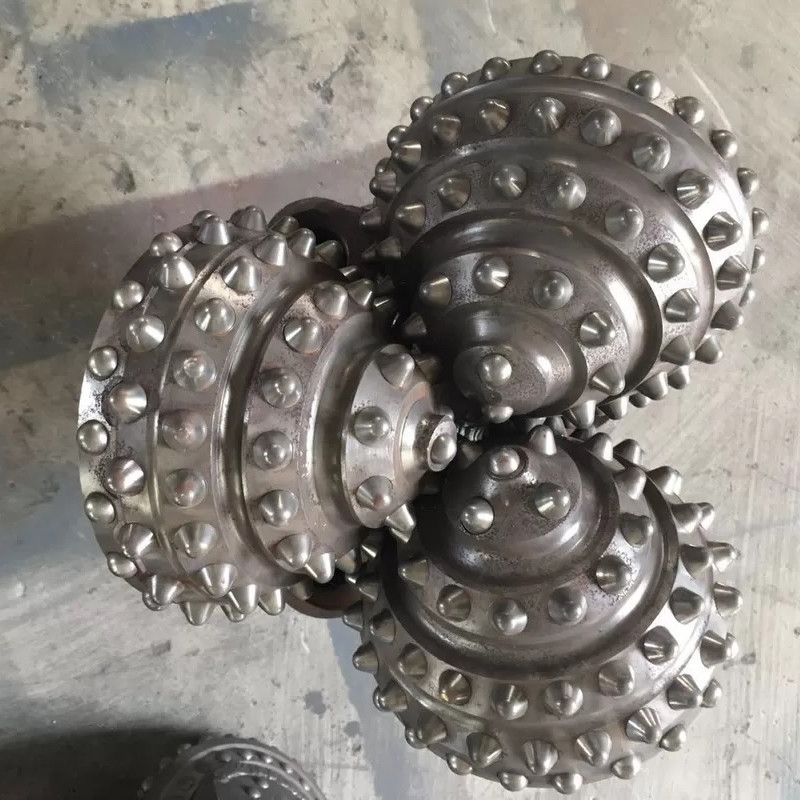

Rock Bit 9-7/8 ίντσες IADC 735 του υδάτινου εξορυκτικού εργαλείου γεωτρήσεων

 Εργαλείο γεώτρησης εξόρυξης νερού

Περιγραφή

Ένα τρυπάνι τριών κώνων είναι ένα απαραίτητο εξάρτημα της διάταξης του πυθμένα της οπής που χρησιμοποιείται σε εργασίες γεώτρησης. Αυτό το μηχανικό τρυπάνι Tricone χρησιμοποιεί περιστροφική κίνηση και τη μηχανική τριβή που δημιουργείται από τα δόντια του για να αφαιρέσει την επιφάνεια του βράχου κατά τη διάρκεια της γεώτρησης. Σκοπός του είναι να αξιοποιήσει την ενέργεια από την περιστρεφόμενη σειρά τρυπανιών και την παροχή λάσπης, εφαρμόζοντας αποτελεσματικά αυτή τη δύναμη για να διευκολύνει το βάθεμα του φρεατίου.

Πώς να γνωρίζετε την ποιότητα ενός τρυπανιού τριών κώνων;

• Διαβατήριο κωδικού IADC τρυπανιού Tricone
• Επιλογές δοντιών TCI & Steel τρυπανιού Tricone
• Επιπλέον ένθετα καρβιδίου βολφραμίου στις σειρές φτέρνας τρυπανιού Tricone
• Επίστρωση καρβιδίου βολφραμίου στα σώματα κώνων τρυπανιού Tricone
• Ένθετα καρβιδίου βολφραμίου με επίστρωση διαμαντιού στο μετρητή των κώνων τρυπανιού Tricone
• Ένθετα καρβιδίου βολφραμίου στην ουρά των ποδιών τρυπανιού Tricone
• Επιπλέον κεντρικό ακροφύσιο για τον καθαρισμό των κώνων τρυπανιού Tricone

Το χαρακτηριστικό του τρυπανιού τριών κώνων  είναι ότι συνοδεύονται από το δικό τους διαβατήριο όπως παρακάτω:

• Η προδιαγραφή των κώνων
• Η σφραγίδα ποιότητας που υπογράφεται από το άτομο που κατασκεύασε και έλεγξε το τρυπάνι
• Οι συνιστώμενες παράμετροι γεώτρησης για την καλύτερη απόδοση του τρυπανιού:
• Βάρος τρυπανιού
• Ταχύτητα περιστροφής
• Όγκος έκπλυσης

Εφαρμογές

• Γεωτεχνική έρευνα
• Εξερεύνηση & Διερεύνηση εξόρυξης
• Γεωτεχνικά όργανα
• Γεωφυσική


Τύποι ρουλεμάν
Υπάρχουν κυρίως τρεις τύποι σχεδιασμού ρουλεμάν που χρησιμοποιούνται σε τρυπάνια τριών κώνων:

• ΤΥΠΙΚΟ ΑΝΟΙΧΤΟ ΡΟΥΛΕΜΑΝ ΡΟΛΩΝ:
Σε αυτά τα τρυπάνια οι κώνοι θα περιστρέφονται ελεύθερα. Αυτός ο τύπος τρυπανιού έχει μια μπροστινή σειρά ρουλεμάν με μπίλιες και μια πίσω σειρά ρουλεμάν με κυλίνδρους.
• ΣΦΡΑΓΙΣΜΕΝΑ ΡΟΥΛΕΜΑΝ ΡΟΛΩΝ
Αυτά τα τρυπάνια έχουν μια στεγανοποίηση O-Ring με μια δεξαμενή γράσου για ψύξη ρουλεμάν. Οι στεγανοποιήσεις λειτουργούν ως φράγμα έναντι της λάσπης και των κομματιών για την προστασία των ρουλεμάν
• ΡΟΥΛΕΜΑΝ ΡΟΛΩΝ JOURNAL
Αυτά τα τρυπάνια ψύχονται αυστηρά με λάδι/γράσο με ρουλεμάν μύτης, στεγανοποίηση O-Ring και μια κούρσα για μέγιστη απόδοση.


Κωδικοί IADC του τρυπανιού Tricone

Οι κωδικοί IADC διευκολύνουν την περιγραφή του είδους του τρυπανιού βράχου που απαιτείται.
Τα τρία πρώτα ψηφία ταξινομούν το τρυπάνι σύμφωνα με τον σχηματισμό που έχει σχεδιαστεί για να τρυπήσει και τον σχεδιασμό ρουλεμάν/στεγανοποίησης που χρησιμοποιείται.
1, 2 και 3 ορίζουνΤΡΥΠΑΝΙΑ ΑΠΟ ΑΤΣΑΛΙΝΑ ΔΟΝΤΙΑ με 1 για μαλακούς, 2 για μέτριους και 3 για σκληρούς σχηματισμούς.
Οι κωδικοί 4, 5, 6, 7 και 8 ορίζουνΤΡΥΠΑΝΙΑ ΕΝΘΕΤΩΝ ΚΑΡΒΙΔΙΟΥ ΒΟΛΦΡΑΜΙΟΥ για διαφορετική σκληρότητα σχηματισμού με το 4 να είναι το πιο μαλακό και το 8 το πιο σκληρό


Τύποι σχηματισμών
Τα παρακάτω δείχνουν τον τυπικό σχηματισμό και την αναφορά IADC του
1 & 4 Μαλακοί σχηματισμοί με κολλώδη στρώματα και χαμηλή αντοχή σε θλίψη, όπως πηλός, μάργες.

1 & 4 Μαλακοί σχηματισμοί με χαμηλή αντοχή σε θλίψη όπως μάργα, αλάτι, άνυδρίτης και σχιστόλιθος.

5 Μαλακοί έως μέτριοι σχηματισμοί με χαμηλή αντοχή σε θλίψη και ενδιάμεσα στρώματα με σκληρά στρώματα, όπως άμμοι, σχιστόλιθος και κιμωλία.

2 ή 6 Μέτριοι έως σκληροί πυκνοί σχηματισμοί με υψηλή έως πολύ υψηλή αντοχή σε θλίψη, αλλά με μη λειαντικά ή μικρά λειαντικά στρώματα, όπως σχιστόλιθοι, λασπόπετρα, ψαμμίτης, ασβεστόλιθος, δολομίτης και άνυδρίτης.

3 ή 7 Σκληροί και πυκνοί σχηματισμοί με πολύ υψηλή αντοχή σε θλίψη και μερικά λειαντικά στρώματα, όπως ιλυόλιθος, ψαμμίτης και λασπόπετρα.

8 Εξαιρετικά σκληροί και λειαντικοί σχηματισμοί όπως χαλαζίτης και ηφαιστειακός βράχος.
