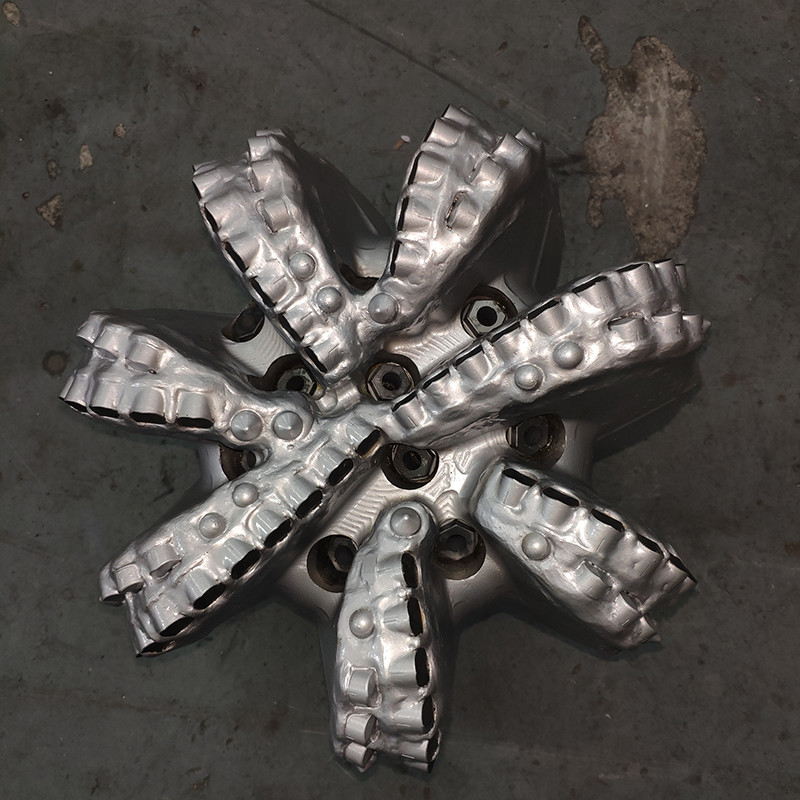

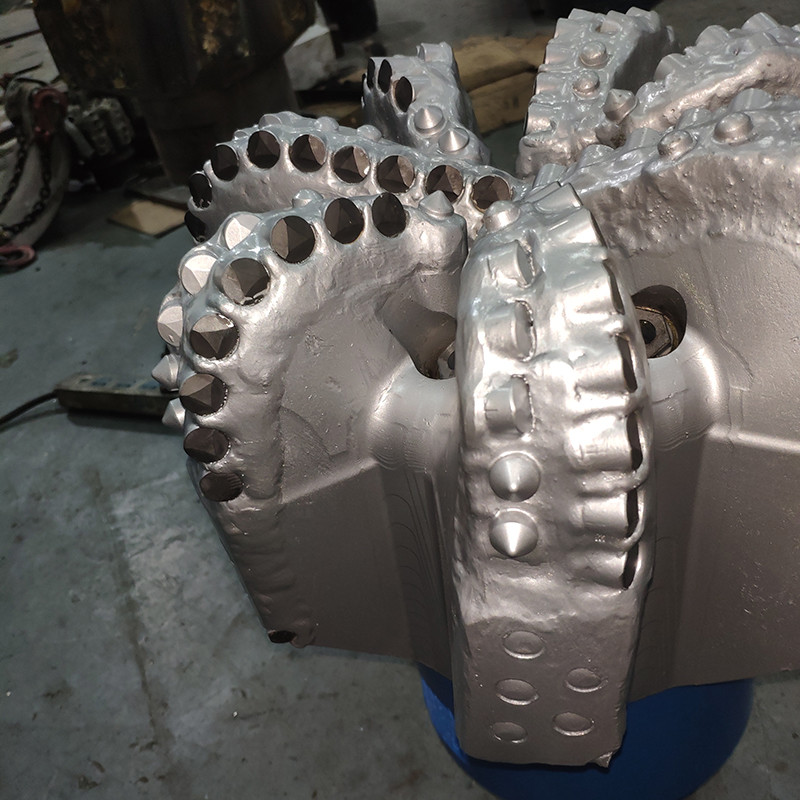

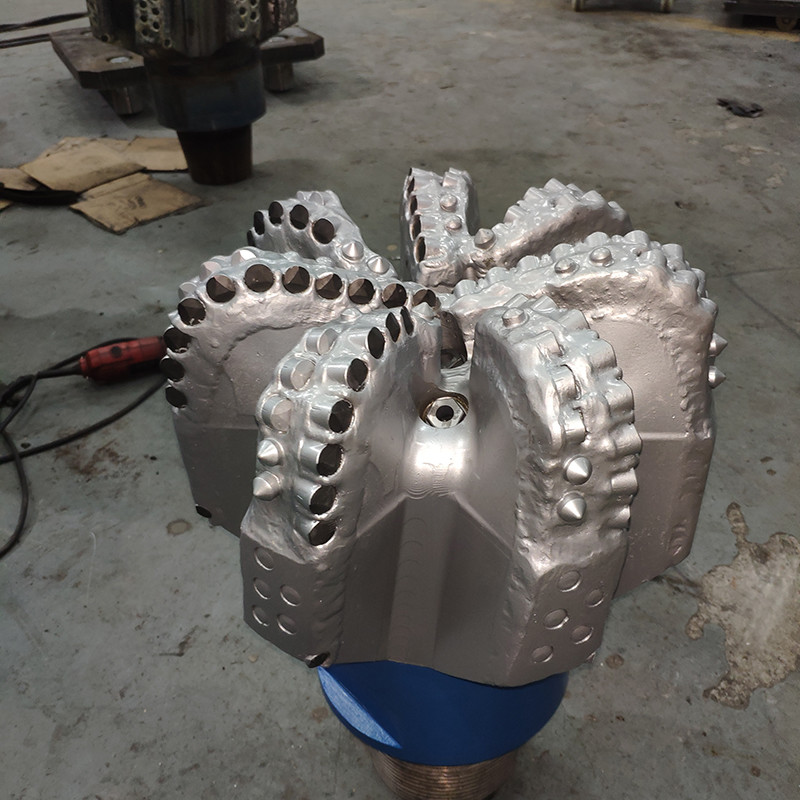

PDC Diamond Bore Bit 17-1/2 Inch API Spec για εργαλείο γεωτρήσεις πετρελαίου

PDC Diamond Bore Bit 17-1/2 Inch API Spec για εργαλείο γεωτρήσεις πετρελαίου

1. Περιγραφές:

Τα τρυπεία PDC υπερέχουν στην αποτελεσματική γεώτρηση σε ιζηματογενείς σχηματισμούς όπως σχιστόλιθοι, αμμολιθός, δολομίτης και ασβεστόλιθος.Χρησιμοποιούν μια τεχνική κοπής που περιλαμβάνει το κούρεμα ή το ξύρισμα για να διεισδύσουν αποτελεσματικά στο βράχο.

Τα κομμάτια PDC, γνωστά για την αξιοσημείωτη δυσκαμψία τους, κατασκευάζονται συνδυάζοντας συνθετικά στρώματα διαμαντιού με υπόστρωμα καρβιδίου υπό ακραίες συνθήκες θερμοκρασίας και πίεσης.Αυτή η μέθοδος κατασκευής εγγυάται την αντοχή και την αξιοπιστία τους ακόμη και στις πιο δύσκολες εργασίες γεώτρησης.

2Προδιαγραφές:

3. PDC Μικρό προφίλ

4. PDCΤεχνουργήματα για το τρυπάνι

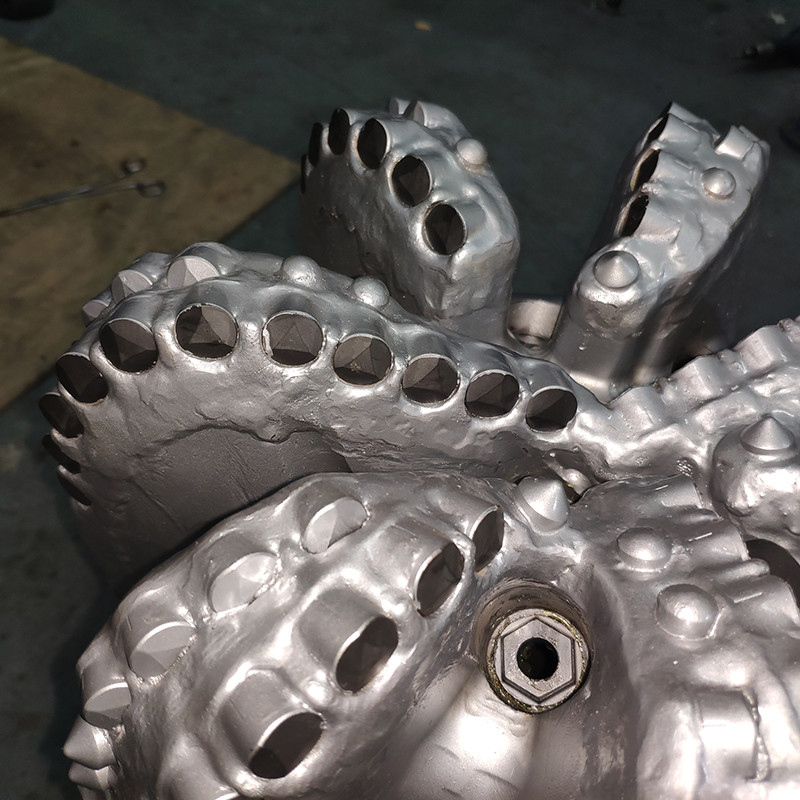

Τα κοπτήρες πολυκρυσταλλικού διαμαντινού συνθετικού (PDC) είναι το κύριο σημείο επαφής για ένα τρυπάνι.

Οι κόφτες PDC εκτίθενται σε πολλή θέρμανση και ψύξη κάτω από το πηγάδι, ένα πολύ δύσκολο περιβάλλον.

Τα κοπτήρες PDC που έχουν χαμηλότερη θερμική υποβάθμιση και μεγαλύτερη θερμική σταθερότητα γενικά επιτυγχάνουν υψηλότερη ROP και αυξημένη αντοχή στην φθορά.

Σύμφωνα με την API, τα μεγέθη των κοπτών είναι τα παρακάτω:

Το 1 υποδεικνύει κοπτήρες PDC διαμέτρου > 24 mm.

Το 2 αντιπροσωπεύει κοπτήρες διαμέτρου 14 έως 24 mm.

Το 3 υποδηλώνει τα κοπτήρες PDC < 14 αλλά > 8 mm. Το 4 χρησιμοποιείται για τα κοπτήρες < 8 mm.

5. Σφουγγαρίστρες τρυπών PDC

Οι ακροφύλλοι του τρυπάνιου βοηθούν στην απομάκρυνση της περιοχής κοπής και την ψύξη των κοπτών πολυκρυσταλλικού διαμαντινού συνθετικού (PDC).

Η αποτελεσματική τοποθέτηση αυτών των ακροβομβίδων μαζί με τη γωνία που τοποθετούνται παίζουν κρίσιμο ρόλο στο πόσο αποτελεσματική είναι η απόδοση του τρυπανιού.

Τα κανάλια υγρών συμπληρώνουν επίσης την τοποθέτηση των ακροβοδίων για τη βελτίωση της απομάκρυνσης των κομματιών.

6. Σιδηρουργικά κομμάτια PDC

Το ατσάλινο σώμα του PDC Bit είναι το αντίθετο του σώματος μήτρας.Η αντοχή και η ευελιξία του χάλυβα δίνουν στα ατσάλινα σώματα υψηλή αντοχή σε κρούσειςΤα ατσάλινα σώματα είναι σημαντικά ισχυρότερα από τα υφάσματα.

Ένα επωφελές χαρακτηριστικό των ατσάλινων κομματιών είναι ότι μπορούν εύκολα να ξαναχτιστούν αρκετές φορές, επειδή τα φθαρμένα ή κατεστραμμένα κοπτήρια μπορούν να αντικατασταθούν αρκετά εύκολα.Αυτό αποτελεί ιδιαίτερο πλεονέκτημα για τους φορείς εκμετάλλευσης σε περιβάλλοντα γεωτρήσεων χαμηλού κόστους.

Τα πολυκρυσταλλικά διαμαντένια συμπαγή (PDC) τρύπα διαφέρουν από τους κώνους κυλίνδρων, καθώς είναι ένα κομμάτι σώματα χωρίς κινούμενα μέρη.Έτσι το κομμάτι είναι σε θέση να λειτουργεί με υψηλότερες ταχύτητες περιστροφής πιο αποτελεσματικά σε ενοποιημένους σχηματισμούς.
