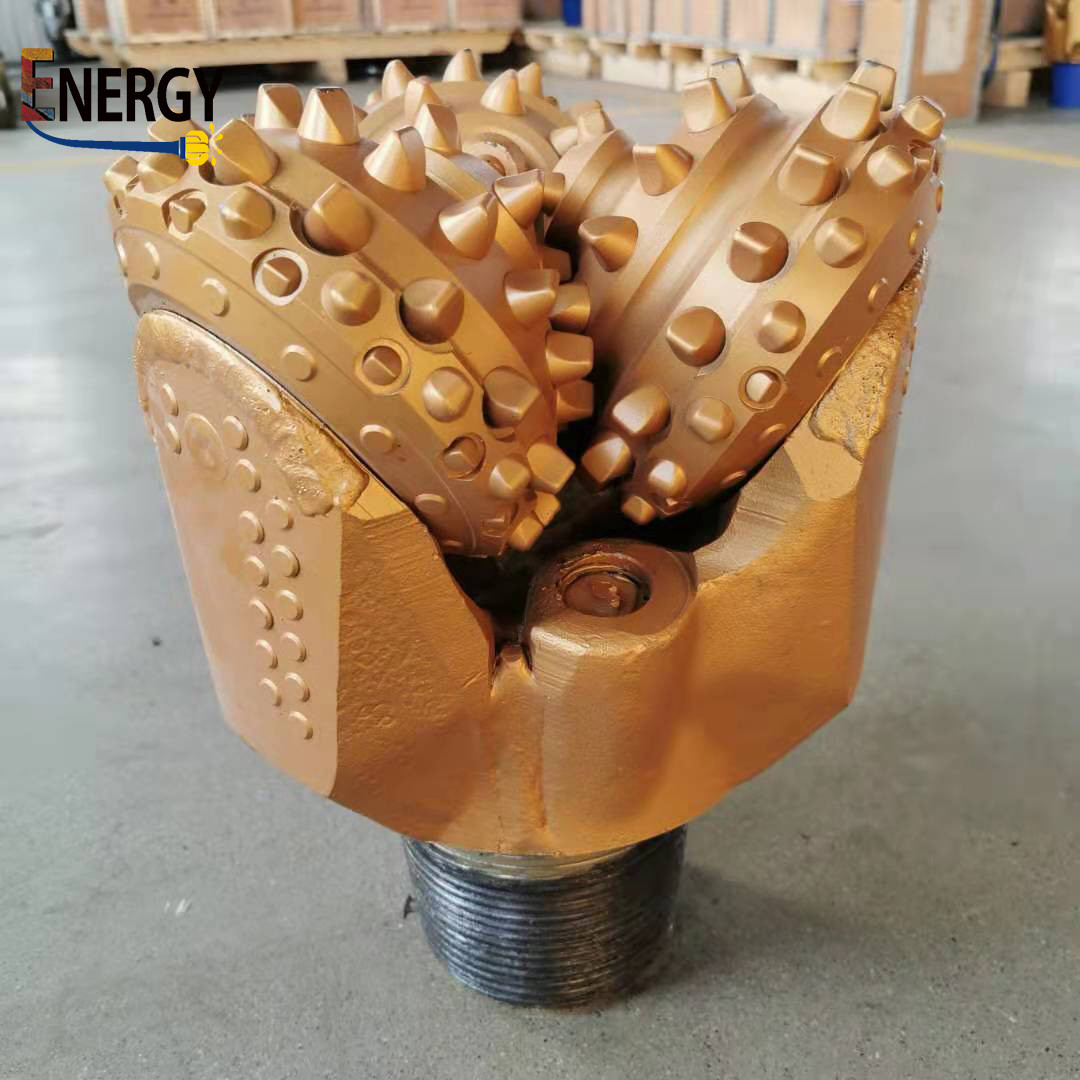

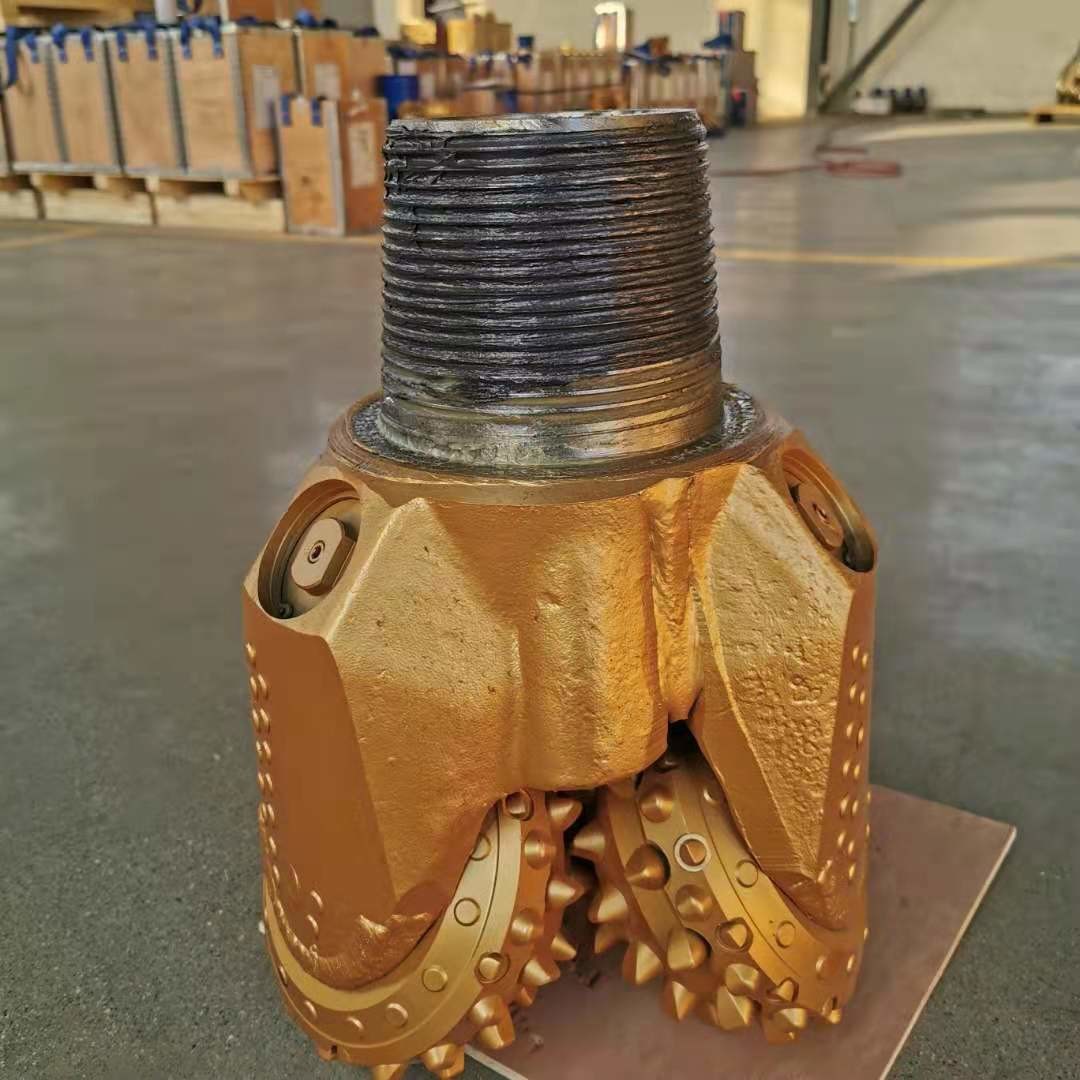

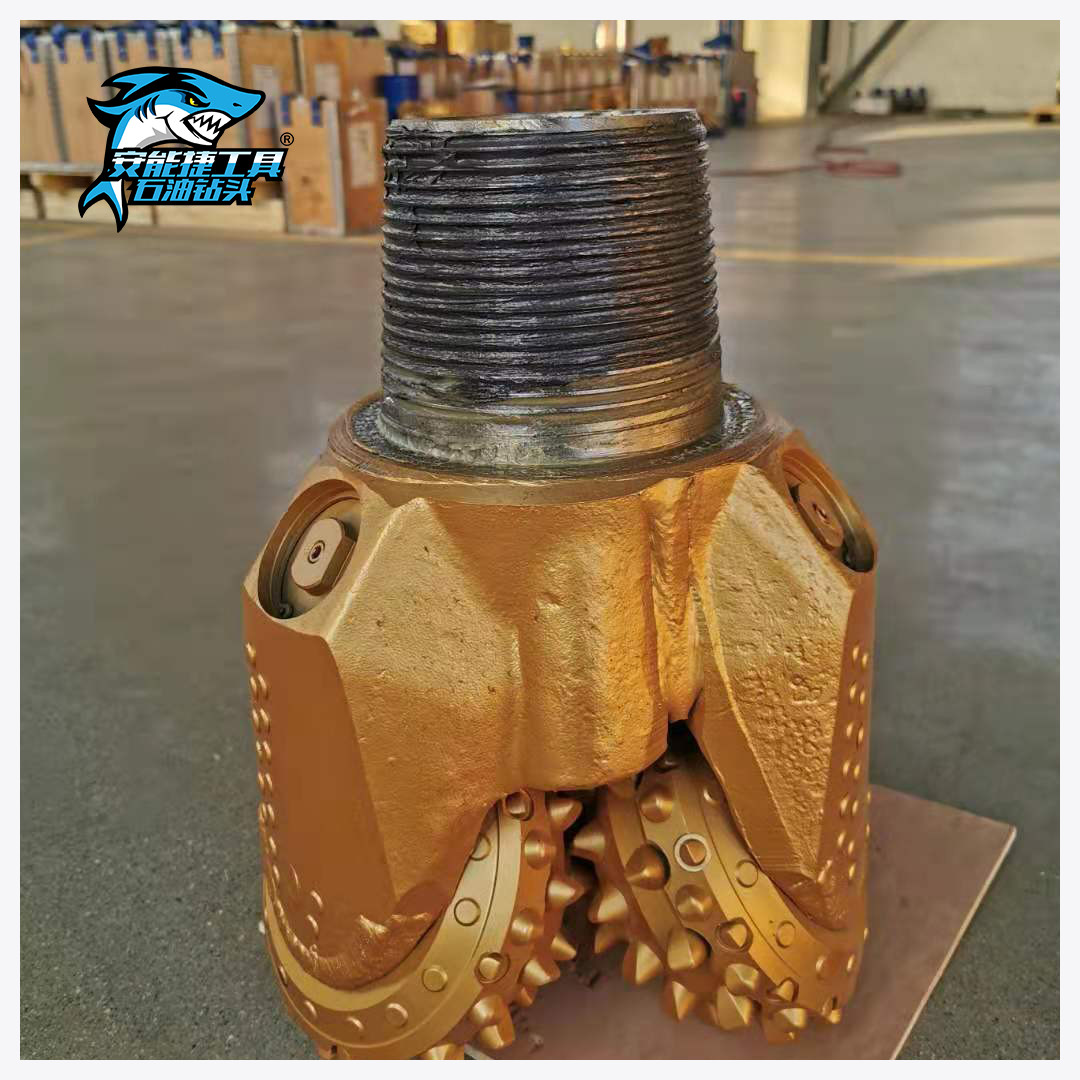

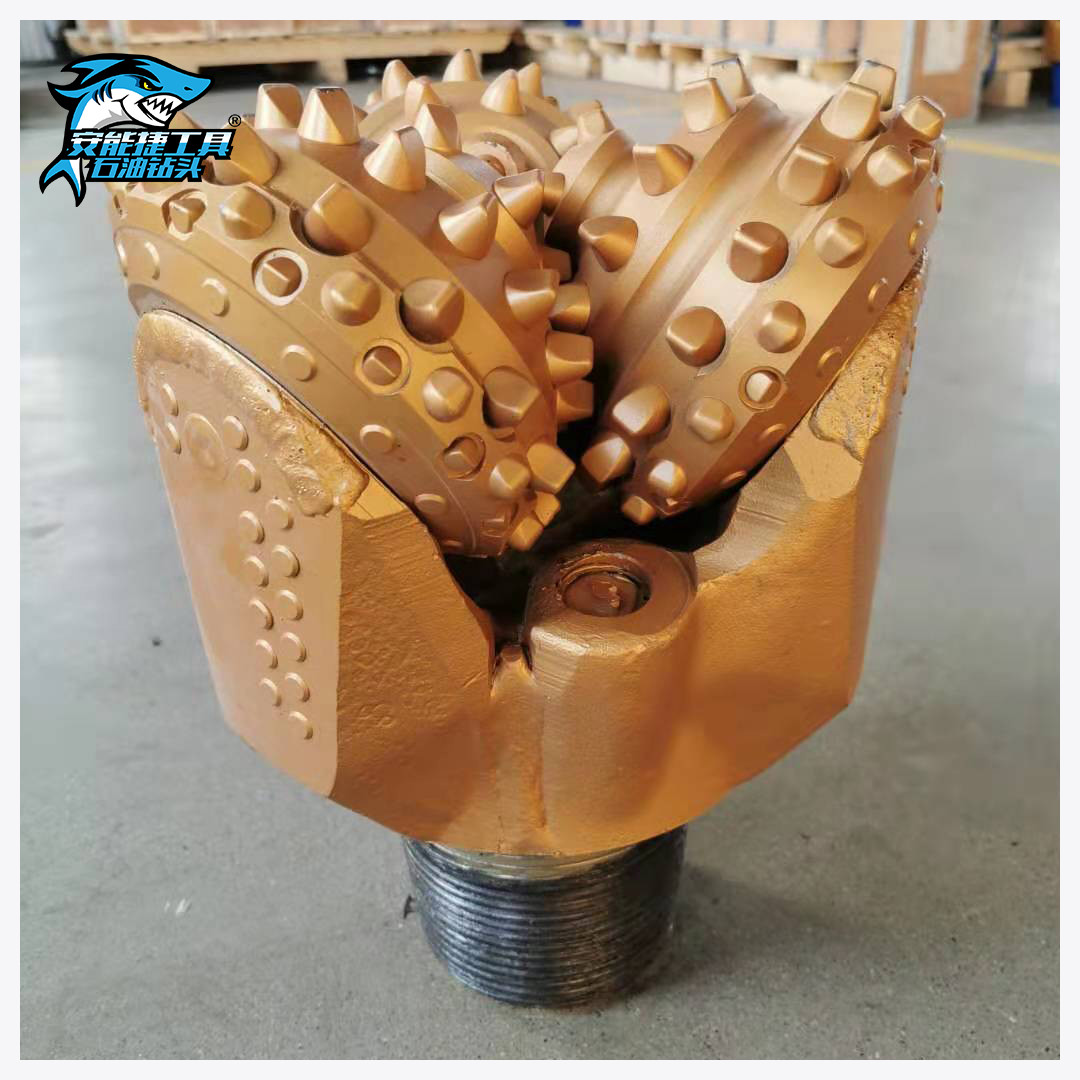

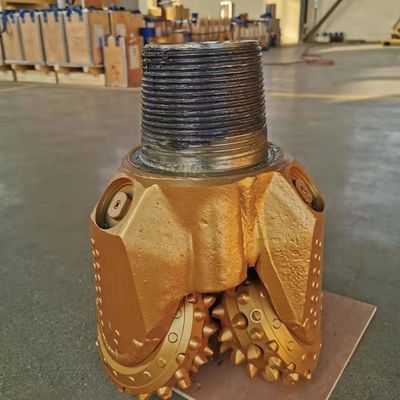

Τρυπάνι 12,25 ιντσών TCI Tricone Drill Bit

1. Περιγραφές:

Τα κομμάτια TCI (Tungsten Carbide Insert) χρησιμοποιούνται για γεώτρηση σε μεσαίους έως σκληρούς βραχώδεις σχηματισμούς. Αυτά τα κομμάτια διαθέτουν μια σειρά από ένθετα καρβιδίου, όπως σφαιρικά ένθετα για εξαιρετικά σκληρό βράχο ή κωνικά ένθετα για μαλακότερο βράχο. Ο αριθμός των σειρών ένθετων καθορίζεται από τη συγκεκριμένη εφαρμογή και τις απαιτήσεις μεγέθους οπής. Επιπλέον, υπάρχουν επιλογές για ανοιχτά ή σφραγισμένα ρουλεμάν, καθώς και τρεις τύποι προστασίας ουράς. Το TCI σημαίνει Tungsten Carbide Insert.

2. Προδιαγραφή:

3. Προφίλ Bit

4  . Τύποι Ρουλεμάν

Υπάρχουν κυρίως τρεις τύποι σχεδιασμών ρουλεμάν που χρησιμοποιούνται σε τρυπάνια τρικονικής γεώτρησης:

• ΤΥΠΙΚΟ ΑΝΟΙΧΤΟ ΡΟΥΛΕΜΑΝ ΚΥΛΙΝΔΡΟΥ:

Σε αυτά τα κομμάτια οι κώνοι θα περιστρέφονται ελεύθερα. Αυτός ο τύπος κομματιού έχει μια μπροστινή σειρά ρουλεμάν και μια πίσω σειρά κυλινδρικών ρουλεμάν.

• ΣΦΡΑΓΙΣΜΕΝΑ ΡΟΥΛΕΜΑΝ ΚΥΛΙΝΔΡΩΝ

Αυτά τα κομμάτια έχουν στεγανοποίηση O-Ring με δεξαμενή γράσου για ψύξη των ρουλεμάν. Οι στεγανοποιήσεις λειτουργούν ως φράγμα κατά της λάσπης και των θραυσμάτων για την προστασία των ρουλεμάν.

• ΡΟΥΛΕΜΑΝ ΚΥΛΙΝΔΡΩΝ ΤΡΙΒΗΣ

Αυτά τα κομμάτια ψύχονται αυστηρά με λάδι/γράσο με ρουλεμάν μύτης, στεγανοποίηση O-Ring και αγώνα για μέγιστη απόδοση.

5. Ερώτηση :

Σε τι πρέπει να δώσουμε προσοχή κατά την επιλογή του τρυπανιού τρικονικής γεώτρησης;

• Διαβατήριο κωδικού IADC
• Επιλογές TCI & χαλύκτινων δοντιών
• Πρόσθετα ένθετα καρβιδίου του βολφραμίου στις πίσω σειρές
• Επίστρωση καρβιδίου του βολφραμίου στα σώματα των κώνων
• Ένθετα καρβιδίου του βολφραμίου επικαλυμμένα με διαμάντι στην πλευρά των κώνων
• Ένθετα καρβιδίου του βολφραμίου στην ουρά των ποδιών
• Πρόσθετο κεντρικό ακροφύσιο για καθαρισμό των κώνων

Το χαρακτηριστικό του τρικονικού είναι ότι έρχονται με το δικό τους διαβατήριο ως εξής:

• Η προδιαγραφή των κώνων
• Η σφραγίδα ποιότητας υπογεγραμμένη από το άτομο που κατασκεύασε και έλεγξε το κομμάτι
• Οι συνιστώμενες παράμετροι γεώτρησης για την καλύτερη απόδοση του κομματιού:
• Βάρος κομματιού
• Ταχύτητα περιστροφής
• Όγκος έκπλυσης

Τι τύπο τρικονικού πρέπει να επιλέξετε;

Εξαρτάται από τη γεωλογία που γεωτράτε και τις διαμέτρους της γεώτρησης που κάνετε. Η Διεθνής Ένωση Εργολάβων Γεωτρήσεων (IADC) έχει αναπτύξει ένα εύχρηστο σύστημα βημάτων για την επιλογή του σωστού τρικονικού για τη γεωλογία σας με πρόσθετα χαρακτηριστικά όπως προστασία κομματιού για μεγαλύτερη διάρκεια ζωής παραγωγής.
