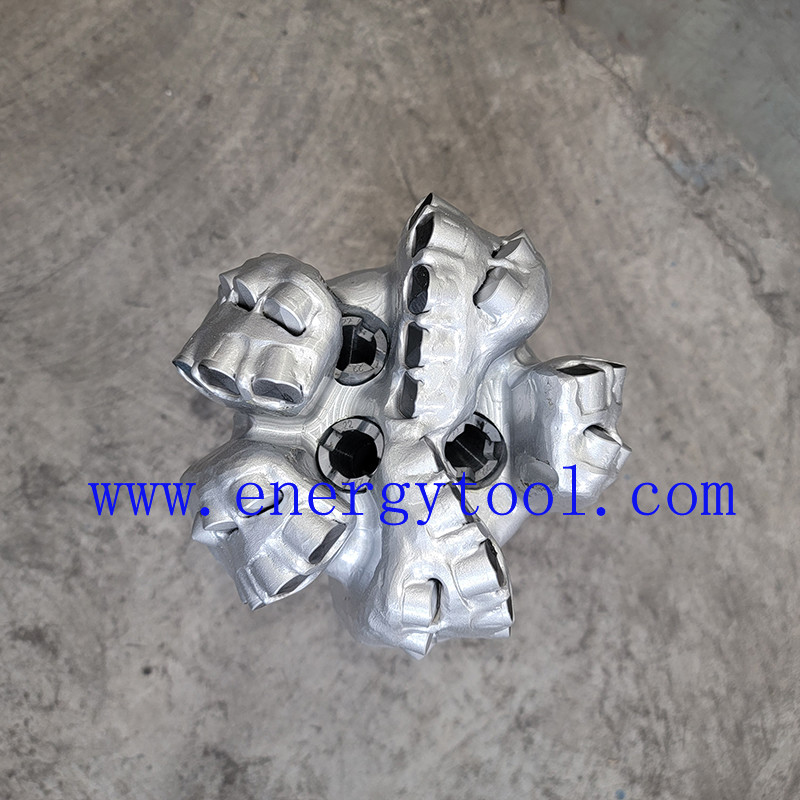

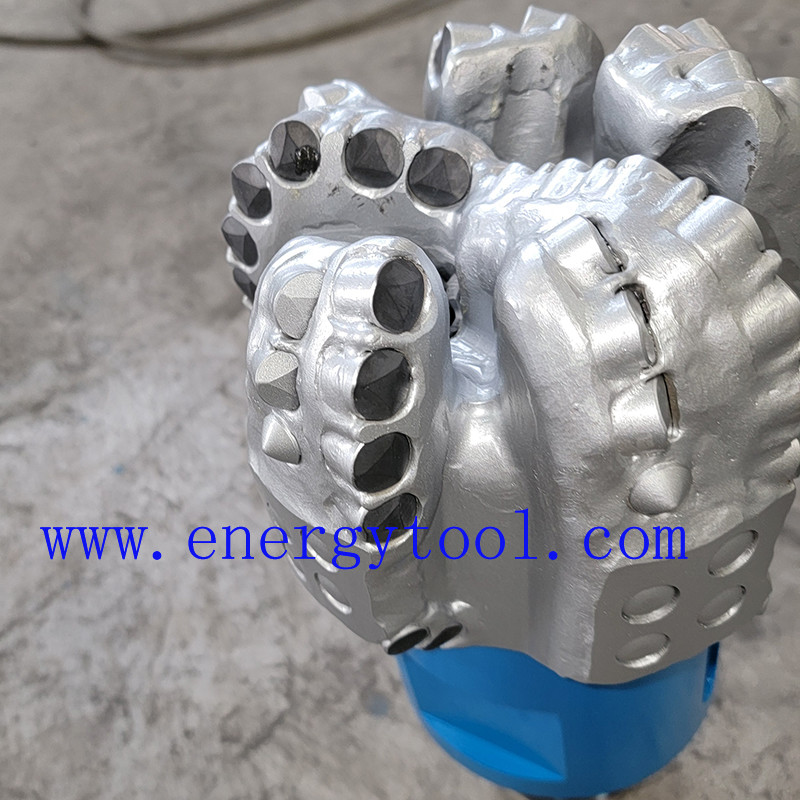

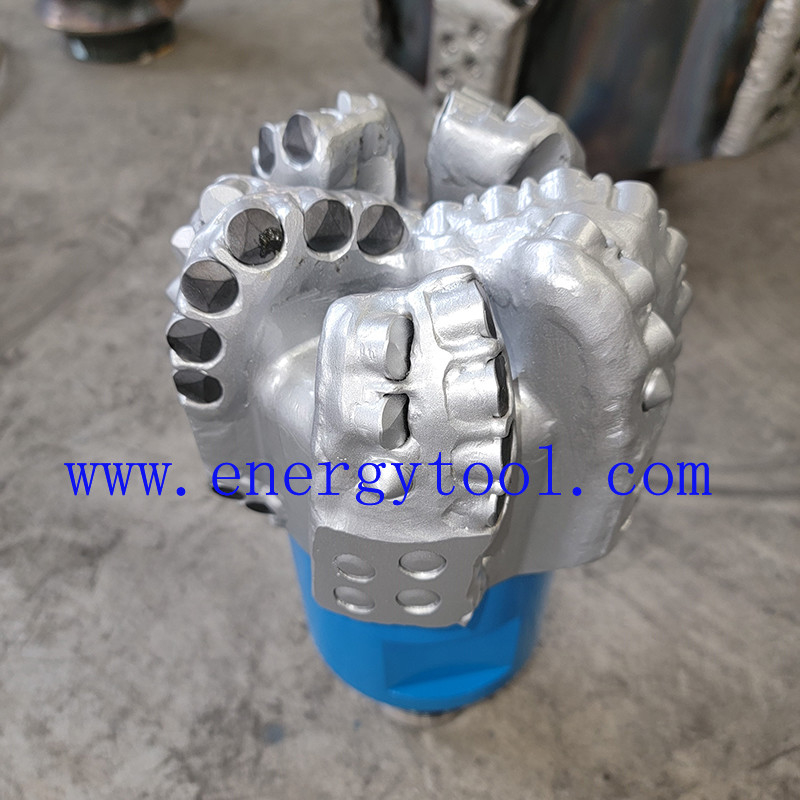

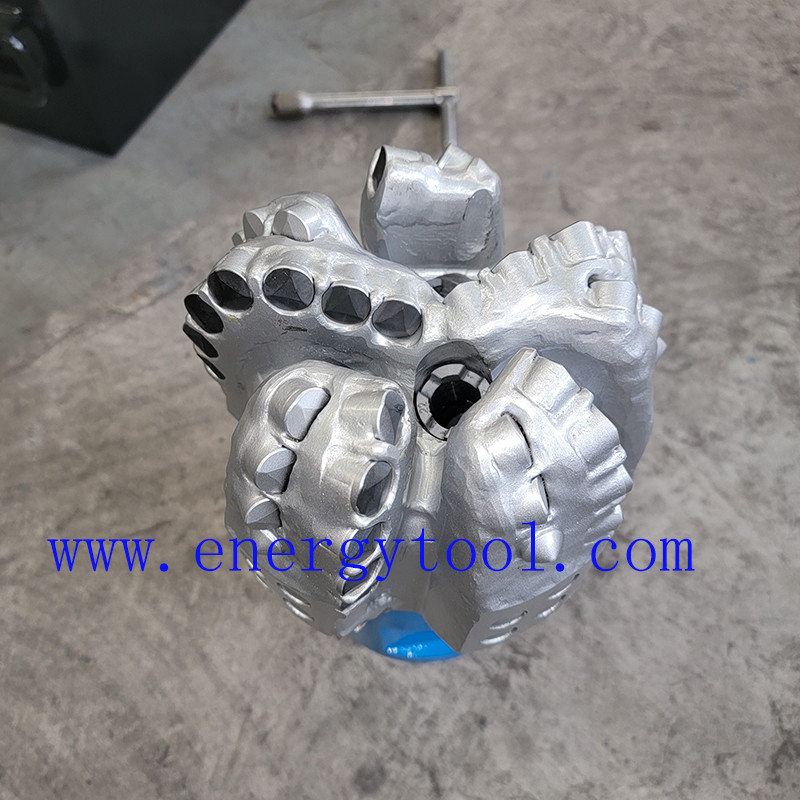

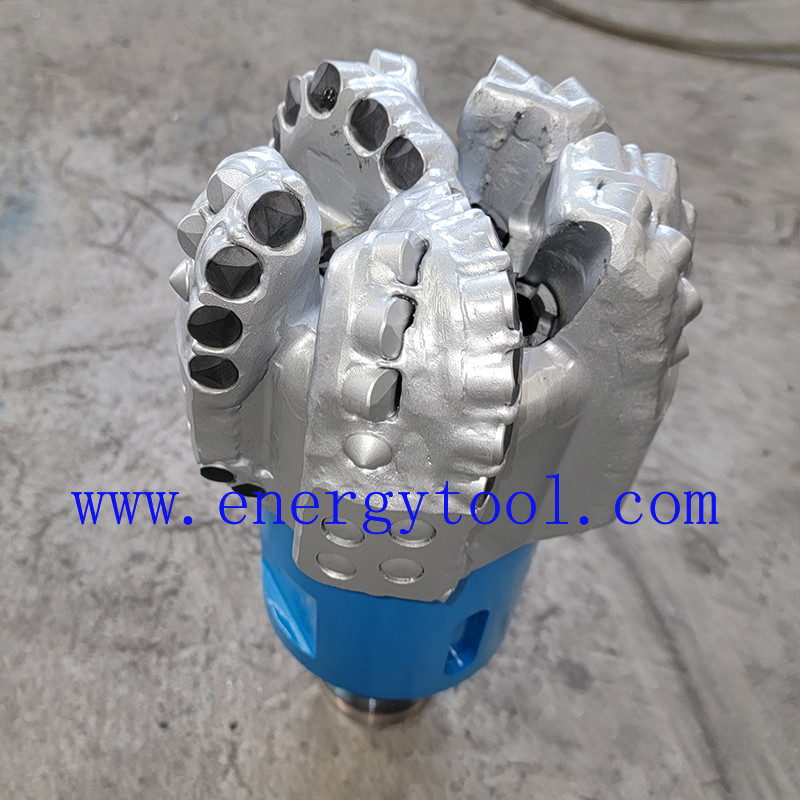

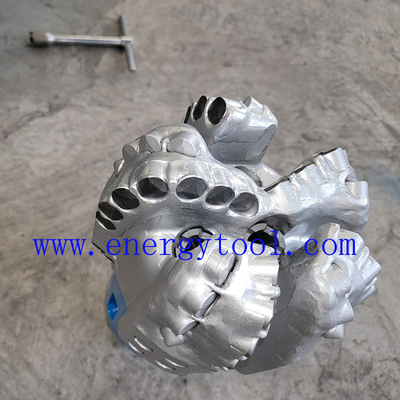

Εργαλείο γεωτρήσεις διαμαντιού 5-7/8 ίντσες 5 λεπίδες API Spec PDC Drill Bit

Εργαλείο γεωτρήσεις διαμαντιού 5-7/8 ίντσες 5 λεπίδες API Spec PDC Drill Bit

1. Περιγραφές:

Σύμφωνα με τη Διεθνή Ένωση Υπευθύνων Εκμετάλλευσης γεωτρήσεων (IADC), η ταξινόμηση του κομματιού σταθερής κοπής αποτελείται από τέσσερις χαρακτήρες που ορίζουν:

• Υλικό του σώματος του PDC Bit
• Πληθυσμός PDC Bit Cutter
• Μέγεθος ή τύπος κόπτη PDC
• Προφίλ Μπιτ PDC

Όλα τα τρυπάνι PDC μας είναι κατάλληλα για το πρότυπο API και χρησιμοποιούνται στη βιομηχανία γεώτρησης.

Τα τρυπάνι PDC μεγέθους 3 ~ 22 ίντσες με 3 ~ 9 λεπίδες είναι διαθέσιμα.

Τα τρυπάνια PDC (Polycrystalline Diamond Compact/Composite) είναι εξαιρετικά αποτελεσματικά εργαλεία που χρησιμοποιούνται για τη γεώτρηση μέσω ομοιόμορφων ιζηματογενών σχηματισμών όπως σχιστόλιθος, αμμολιθός, δολομίτης, ασβεστόλιθος,και περισσότερα.Οι τρυπάνιες αυτές χρησιμοποιούν μια δράση κοπής, ξύρισμα ή ξύρισμα για να διεισδύσουν αποτελεσματικά στους σχηματισμούς βράχου.

Γνωστά για την εξαιρετική τους άκαμπτη, τα κομμάτια PDC ξεχωρίζουν μεταξύ των άλλων διαμαντένιων υλικών εργαλείων.Κατασκευάζονται συνδυάζοντας στρώματα πολυκρυσταλλικού διαμαντιού (συνθετικού διαμαντιού) με υποστρώμα καρβιδίου υπό συνθήκες υψηλής θερμοκρασίας και πίεσηςΗ διαδικασία αυτή εξασφαλίζει την αντοχή και την αξιοπιστία τους σε απαιτητικές εφαρμογές γεωτρήσεων.

2Προδιαγραφές:

3. PDC Μικρό προφίλ

4. PDCΤεχνουργήματα για το τρυπάνι

Τα κοπτήρες πολυκρυσταλλικού διαμαντινού συνθετικού (PDC) είναι το κύριο σημείο επαφής για ένα τρυπάνι.

Οι κόφτες PDC εκτίθενται σε πολλή θέρμανση και ψύξη κάτω από το πηγάδι, ένα πολύ δύσκολο περιβάλλον.

Τα κοπτήρες PDC που έχουν χαμηλότερη θερμική υποβάθμιση και μεγαλύτερη θερμική σταθερότητα γενικά επιτυγχάνουν υψηλότερη ROP και αυξημένη αντοχή στην φθορά.

Σύμφωνα με την API, τα μεγέθη των κοπτών είναι τα παρακάτω:

Το 1 υποδεικνύει κοπτήρες PDC διαμέτρου > 24 mm.

Το 2 αντιπροσωπεύει κοπτήρες διαμέτρου 14 έως 24 mm.

Το 3 υποδηλώνει τα κοπτήρες PDC < 14 αλλά > 8 mm. Το 4 χρησιμοποιείται για τα κοπτήρες < 8 mm.

5. Σφουγγαρίστρες τρυπών PDC

Οι ακροφύλλοι του τρυπάνιου βοηθούν στην απομάκρυνση της περιοχής κοπής και την ψύξη των κοπτών πολυκρυσταλλικού διαμαντινού σύνθετου (PDC).

Η αποτελεσματική τοποθέτηση αυτών των ακροβομβίδων μαζί με την γωνία που τοποθετούνται παίζουν κρίσιμο ρόλο στο πόσο αποτελεσματική είναι η απόδοση του τρυπανιού.

Τα κανάλια υγρών συμπληρώνουν επίσης την τοποθέτηση των ακροβοδίων για τη βελτίωση της απομάκρυνσης των κομματιών.

6. διαδικασία κατασκευής PDC Steel Body Bits

Το ατσάλινο σώμα του PDC Bit είναι το αντίθετο του σώματος μήτρας.Η αντοχή και η ευελιξία του χάλυβα δίνουν στα ατσάλινα σώματα υψηλή αντοχή σε χτυπήματαΤα ατσάλινα σώματα είναι σημαντικά ισχυρότερα από τα υφάσματα.

Ένα ευεργετικό χαρακτηριστικό των ατσάλινων κομματιών είναι ότι μπορούν εύκολα να ξαναχτιστούν αρκετές φορές, επειδή τα φθαρμένα ή κατεστραμμένα κοπτήρια μπορούν να αντικατασταθούν αρκετά εύκολα.Αυτό αποτελεί ιδιαίτερο πλεονέκτημα για τους φορείς εκμετάλλευσης σε περιβάλλοντα γεωτρήσεων χαμηλού κόστους.

Τα πολυκρυσταλλικά διαμαντένια συμπαγή (PDC) τρυπάνι διαφέρουν από τους κώνους κυλίνδρων, διότι είναι ένα κομμάτι σώματα χωρίς κινούμενα μέρη.Έτσι το κομμάτι είναι σε θέση να λειτουργεί με υψηλότερες ταχύτητες περιστροφής πιο αποτελεσματικά σε ενοποιημένους σχηματισμούς.
