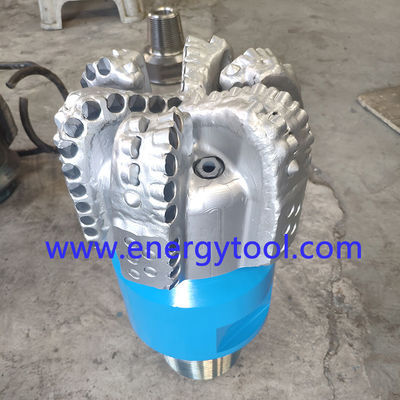

Προδιαγραφές API 6-1/2 ιντσών τρυπανιού βράχου PDC για εργαλεία γεώτρησης πετρελαιοπηγών με διαμάντια

Προδιαγραφές API 6-1/2 ιντσών Rock PDC Drill Bit Εργαλείου Διάτρησης Διαμαντιών Πετρελαιοπηγής

1. Περιγραφές:

Το PDC Drill bit είναι ένα εργαλείο διάτρησης βράχων που χρησιμοποιεί τον κόφτη PDC για να κόψει τον βράχο. Ο κόφτης PDC είναι κατασκευασμένος από συνθετικό διαμάντι και καρβίδιο βολφραμίου. Ο κόφτης PDC έχει διαμάντι 2mm-3mm και κάτω στρώμα βολφραμίου στο κάτω μέρος. Έτσι, το υλικό διαμαντιού φέρνει επανάσταση στην απόδοση και τη μακροζωία των τρυπανιών σε εργασίες γεώτρησης πετρελαίου.

Το τρυπάνι S616 PDC αποτελεί παράδειγμα αριστείας ως ένα εργαλείο σταθερής κεφαλής που λειτουργεί απρόσκοπτα ως μια ενιαία οντότητα, εξασφαλίζοντας σταθερή και αξιόπιστη απόδοση σε όλες τις προσπάθειες γεώτρησης.

Κατά την επιλογή ενός τρυπανιού PDC, βασικές εκτιμήσεις όπως η πυκνότητα του κόφτη, το μέγεθος, το προφίλ του τρυπανιού και ο τύπος λεπίδας είναι καθοριστικοί παράγοντες που επηρεάζουν την απόδοση σε διάφορες συνθήκες γεώτρησης.

Η γκάμα των τρυπανιών PDC μας συμμορφώνεται αυστηρά με τα πρότυπα API, εξασφαλίζοντας απρόσκοπτη συμβατότητα με τις εργασίες γεώτρησης. Αυτά τα τρυπάνια διατίθενται σε μεγέθη που κυμαίνονται από 3 έως 22 ίντσες με 3 έως 9 λεπίδες, προσφέροντας διάφορες ταξινομήσεις κοπτικών προσαρμοσμένες σε συγκεκριμένες ανάγκες και προϋπολογισμούς.

2. Προδιαγραφές:

Τρυπάνια PDC όπως το S616 ή το M616 καθορίζονται με ατσάλινο ή μήτρα σώμα 6 λεπίδων και κύριο κόφτη 16mm. Ο κωδικός IADC υποδεικνύει εάν το τρυπάνι είναι κατάλληλο για σκληρό ή μαλακό σχηματισμό. Το προφίλ του PDC drill Bit δείχνει επίσης ότι το τρυπάνι είναι κατάλληλο για κατευθυνόμενη γεώτρηση ή μη κατευθυνόμενη γεώτρηση.

Έτσι, το IADC 323 έχει διαφορετική έννοια του τρυπανιού PDC.

3. Προφίλ PDC Drill Bit

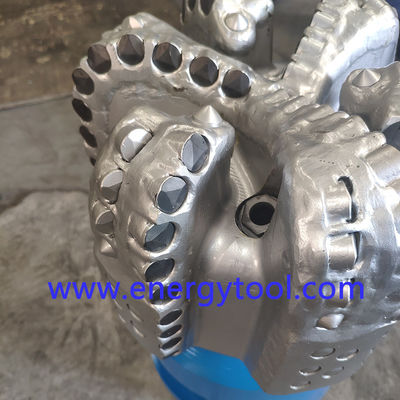

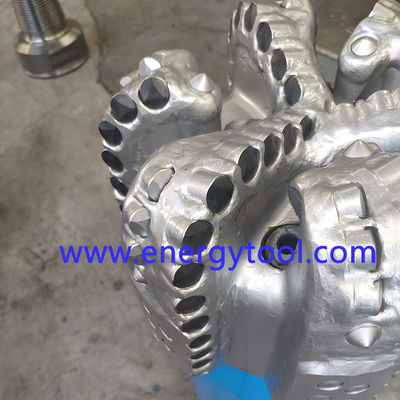

4.Κόφτες PDC Drill Bit

Στην καρδιά ενός τρυπανιού βρίσκονται οι πολυ-κρυσταλλικοί σύνθετοι κόφτες διαμαντιών (PDC), οι οποίοι εμπλέκονται άμεσα με τον βράχο, χρησιμοποιώντας κυρίως δράση διάτμησης για αφαίρεση. Στο απαιτητικό περιβάλλον ενός φρεατίου, οι κόφτες PDC υφίστανται συχνούς κύκλους θέρμανσης και ψύξης, οι οποίοι θέτουν σημαντικές προκλήσεις.

Οι κόφτες PDC με βελτιωμένη θερμική σταθερότητα και μειωμένη θερμική υποβάθμιση τείνουν να αποδίδουν καλύτερα, με αποτέλεσμα υψηλότερους ρυθμούς διείσδυσης (ROP) και βελτιωμένη αντοχή στη φθορά. Η βελτιστοποίηση αυτών των κοπτικών είναι επομένως κρίσιμη για τη μεγιστοποίηση της απόδοσης.

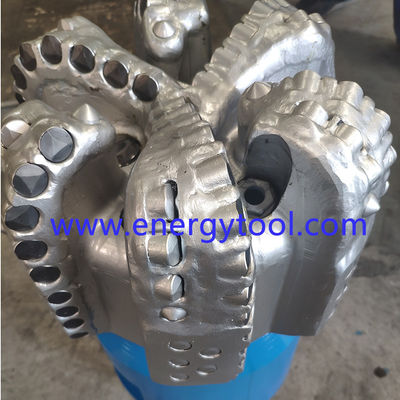

5. Ακροφύσια PDC Drill Bit

Τα ακροφύσια PDC Drill bit βοηθούν στον καθαρισμό της περιοχής κοπής και στην ψύξη των πολυ-κρυσταλλικών σύνθετων διαμαντιών (PDC).

Η αποτελεσματική τοποθέτηση αυτών των ακροφυσίων μαζί με τη γωνία που έχουν ρυθμιστεί παίζει κρίσιμο ρόλο στο πόσο αποτελεσματικά αποδίδει το τρυπάνι.

Τα κανάλια υγρών συμπληρώνουν επίσης την τοποθέτηση των ακροφυσίων για τη βελτίωση του καθαρισμού των κομματιών.

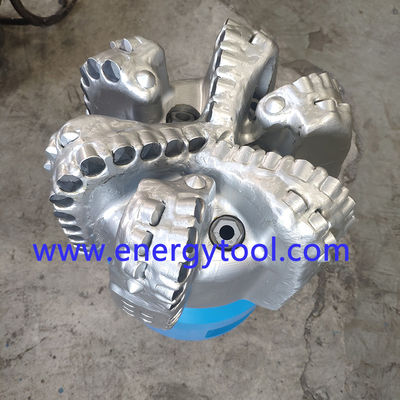

6. Ατσάλινα σώματα PDC Bits

Το ατσάλινο σώμα του PDC Bit είναι το αντίθετο του σώματος μήτρας. Μπορεί να αντέξει υψηλά φορτία κρούσης, αλλά είναι μαλακότερο και στερείται προστατευτικών χαρακτηριστικών. Η αντοχή και η ελατότητα του χάλυβα δίνουν στα ατσάλινα σώματα τρυπανιών υψηλή αντοχή στην κρούση. Τα ατσάλινα σώματα είναι σημαντικά ισχυρότερα από τα σώματα μήτρας.

Ένα ευεργετικό χαρακτηριστικό των ατσάλινων τρυπανιών είναι ότι μπορούν εύκολα να ξαναχτιστούν πολλές φορές, επειδή οι φθαρμένοι ή κατεστραμμένοι κόφτες μπορούν να αντικατασταθούν αρκετά εύκολα. Αυτό είναι ένα ιδιαίτερο πλεονέκτημα για τους χειριστές σε περιβάλλοντα γεώτρησης χαμηλού κόστους.

Τα πολυ-κρυσταλλικά σύνθετα (PDC) τρυπάνια διαφέρουν από τους κώνους κυλίνδρων στο ότι είναι σώματα ενός τεμαχίου χωρίς κινούμενα μέρη. Οι σταθεροί κόφτες τεμαχίζουν τον βράχο, έτσι το τρυπάνι είναι σε θέση να λειτουργεί με υψηλότερες ταχύτητες περιστροφής πιο αποτελεσματικά σε ενοποιημένους σχηματισμούς.
