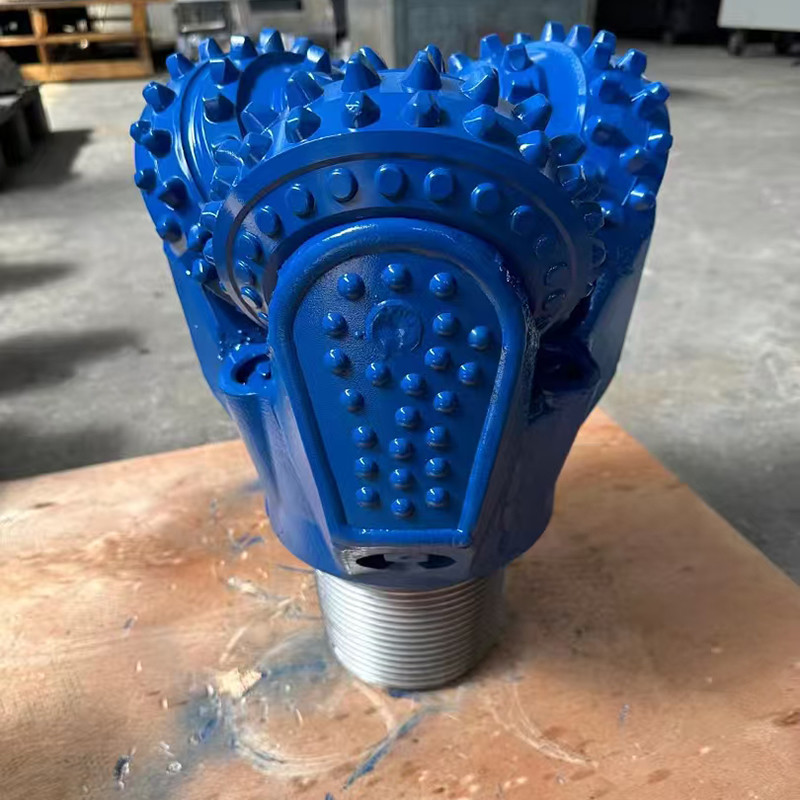

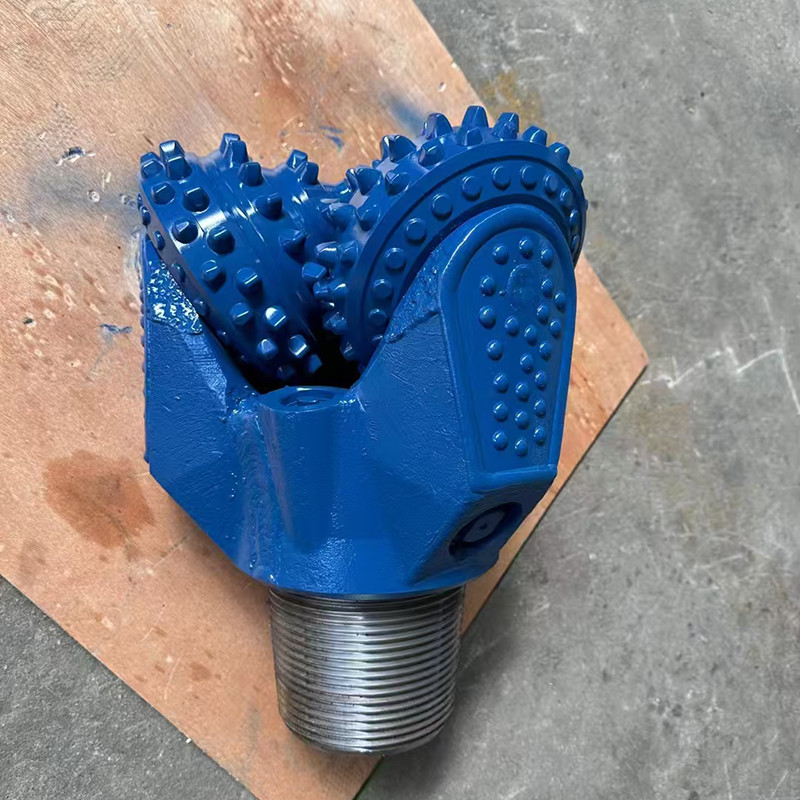

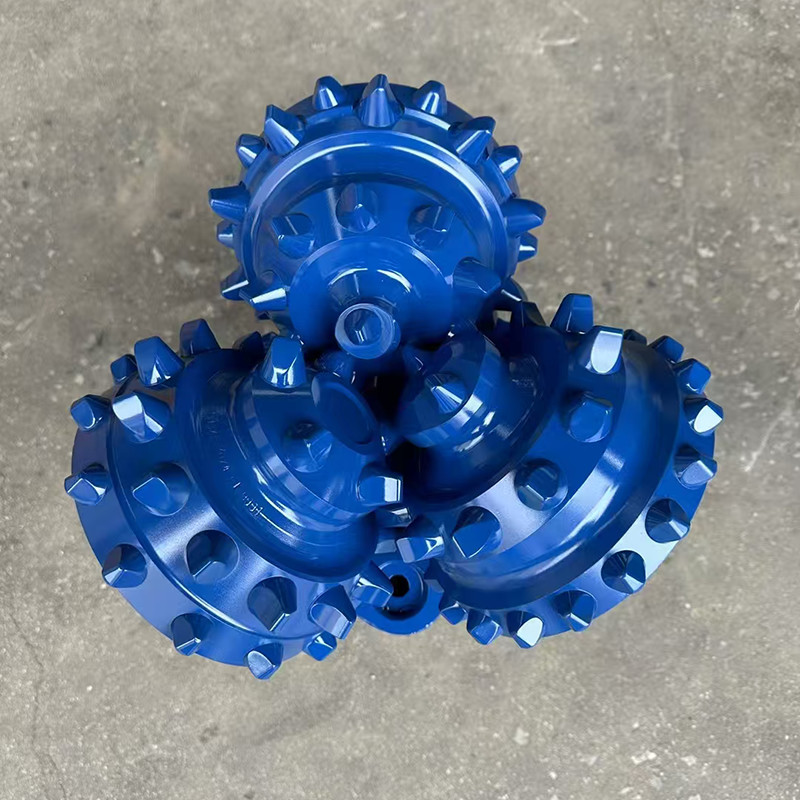

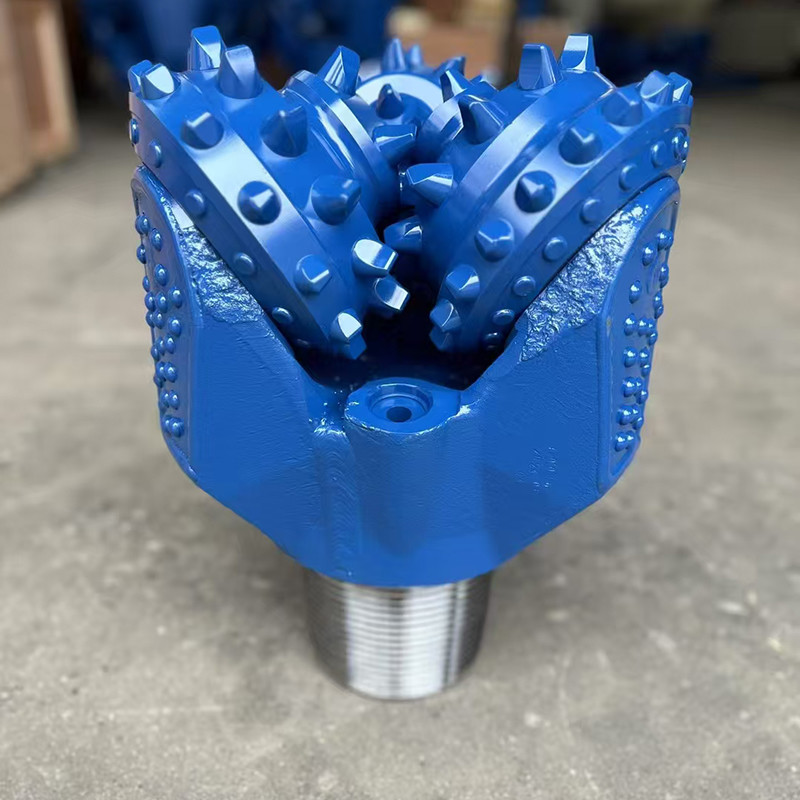

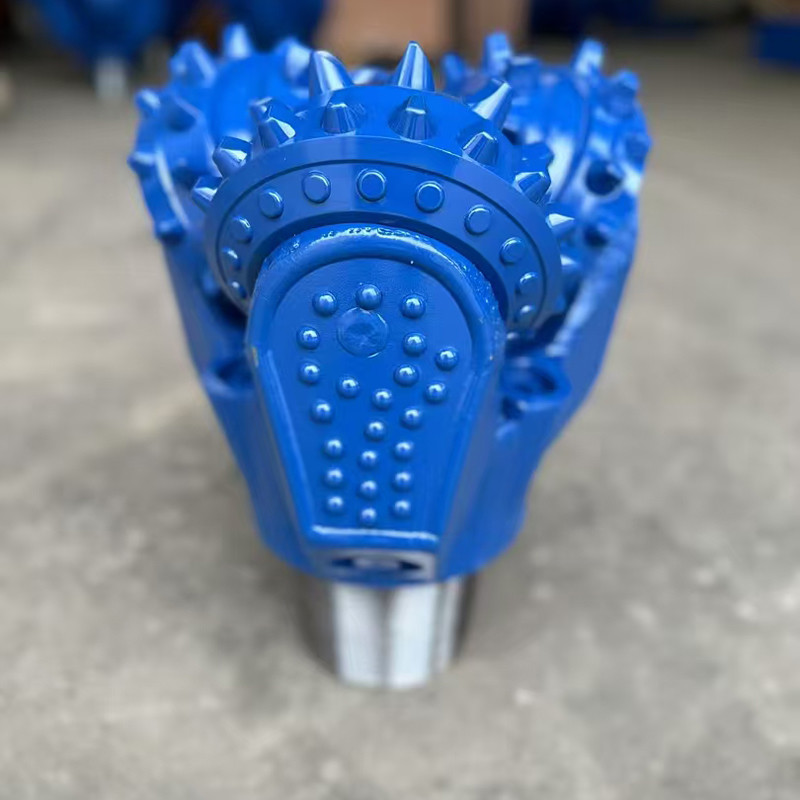

Εργαλείο γεώτρησης βράχου 12-1/4 TCI Τριγωνική μύτη διάτρησης

Μύτη τρυπανιού τρικωνικής 12-1/4

1 . Περιγραφές:

Οι τρικωνικές μύτες τρυπανιού με δόντια από χάλυβα (ή μύτες άλεσης) παρουσιάζουν μια ποικιλία χαρακτηριστικών που ανταποκρίνονται σε ένα ευρύ φάσμα συνθηκών κάτω από την επιφάνεια που συναντώνται σε διάφορους γεωλογικούς σχηματισμούς.

Ο μοναδικός σχεδιασμός των τρικωνικών μυτών με μύτες άλεσης είναι ειδικά προσαρμοσμένος για εφαρμογές σε σχηματισμούς μαλακών πετρωμάτων. Τα διακριτικά τους χαλύβδινα δόντια είναι ικανά να διασχίζουν αποτελεσματικά τα μαλακότερα υλικά, εξασφαλίζοντας βέλτιστη απόδοση σε τέτοια περιβάλλοντα. Αυτές οι τρικωνικές μύτες διαθέτουν στρατηγικά τοποθετημένα δόντια με άφθονη απόσταση μεταξύ τους, η οποία αποτρέπει αποτελεσματικά τη συσσώρευση υλικού και τη φραγή κατά τη διαδικασία κοπής. Αυτός ο σχεδιασμός όχι μόνο βελτιώνει την αποδοτικότητα κοπής, αλλά και παρατείνει τη διάρκεια ζωής της μύτης μειώνοντας τον κίνδυνο φραγμών.

Επιπλέον, η δομή των αλεσμένων δοντιών αυτών των τρικωνικών μυτών προσφέρει ανώτερη ανθεκτικότητα και ελαστικότητα, επιτρέποντάς τους να αντέχουν την τριβή των μαλακότερων σχηματισμών, διατηρώντας παράλληλα σταθερά επίπεδα απόδοσης. Η στιβαρή κατασκευή των χαλύβδινων δοντιών εξασφαλίζει υψηλή αντοχή στη φθορά, καθιστώντας τα κατάλληλα για εκτεταμένες εργασίες γεώτρησης σε δύσκολες γεωλογικές συνθήκες.

2. Προδιαγραφές:

3 . Προφίλ μύτης

4  . Τύποι Ρουλεμάν

Υπάρχουν κυρίως τρεις τύποι σχεδιασμών ρουλεμάν που χρησιμοποιούνται σε τρικωνικές μύτες γεώτρησης:

• ΤΥΠΙΚΟ ΑΝΟΙΧΤΟ ΡΟΥΛΕΜΑΝ ΚΩΝΙΚΗΣ ΜΥΤΗΣ:

Σε αυτές τις μύτες οι κώνοι περιστρέφονται ελεύθερα. Αυτός ο τύπος μύτης έχει μια μπροστινή σειρά από ρουλεμάν σφαιρών και μια πίσω σειρά από κυλινδρικά ρουλεμάν.

• ΣΦΡΑΓΙΣΜΕΝΕΣ ΜΥΤΕΣ ΜΕ ΚΥΛΙΝΔΡΙΚΑ ΡΟΥΛΕΜΑΝ

Αυτές οι μύτες έχουν στεγανοποίηση O-Ring με δεξαμενή γράσου για ψύξη των ρουλεμάν. Οι στεγανοποιήσεις λειτουργούν ως φράγμα κατά της λάσπης και των θραυσμάτων για την προστασία των ρουλεμάν.

• ΜΥΤΕΣ ΜΕ ΚΥΛΙΝΔΡΙΚΑ ΡΟΥΛΕΜΑΝ ΤΥΠΟΥ ΑΞΟΝΑ

Αυτές οι μύτες ψύχονται αυστηρά με λάδι/γράσο με ρουλεμάν μύτης, στεγανοποίηση O-Ring και αυλάκι για μέγιστη απόδοση.

5. Ερώτηση:

Σε τι πρέπει να δώσουμε προσοχή κατά την επιλογή της τρικωνικής μύτης τρυπανιού;

• Διαβατήριο κωδικού IADC
• Επιλογές TCI & Χαλύβδινου δοντιού
• Πρόσθετα ένθετα καρβιδίου του βολφραμίου στις σειρές της φτέρνας
• Επίστρωση καρβιδίου του βολφραμίου στα σώματα των κώνων
• Ένθετα καρβιδίου του βολφραμίου επικαλυμμένα με διαμάντι στην άκρη των κώνων
• Ένθετα καρβιδίου του βολφραμίου στην ουρά των ποδιών
• Πρόσθετο κεντρικό ακροφύσιο για τον καθαρισμό των κώνων

Το χαρακτηριστικό των τρικωνικών είναι ότι έρχονται με το δικό τους διαβατήριο ως εξής:

• Οι προδιαγραφές των κώνων
• Η σφραγίδα ποιότητας υπογεγραμμένη από το άτομο που κατασκεύασε και έλεγξε τη μύτη
• Οι προτεινόμενες παράμετροι γεώτρησης για την καλύτερη απόδοση της μύτης:
• Βάρος μύτης
• Ταχύτητα περιστροφής
• Όγκος έκπλυσης

Ποιον τύπο τρικωνικής πρέπει να επιλέξετε;

Εξαρτάται από τη γεωλογία στην οποία τρυπάτε και τις διαμέτρους της γεώτρησης που κάνετε. Η Διεθνής Ένωση Εργολάβων Γεωτρήσεων (IADC) έχει αναπτύξει ένα εύχρηστο σύστημα βημάτων για την επιλογή της σωστής τρικωνικής για τη γεωλογία σας με πρόσθετα χαρακτηριστικά όπως προστασία μύτης για μεγαλύτερη διάρκεια ζωής παραγωγής.
