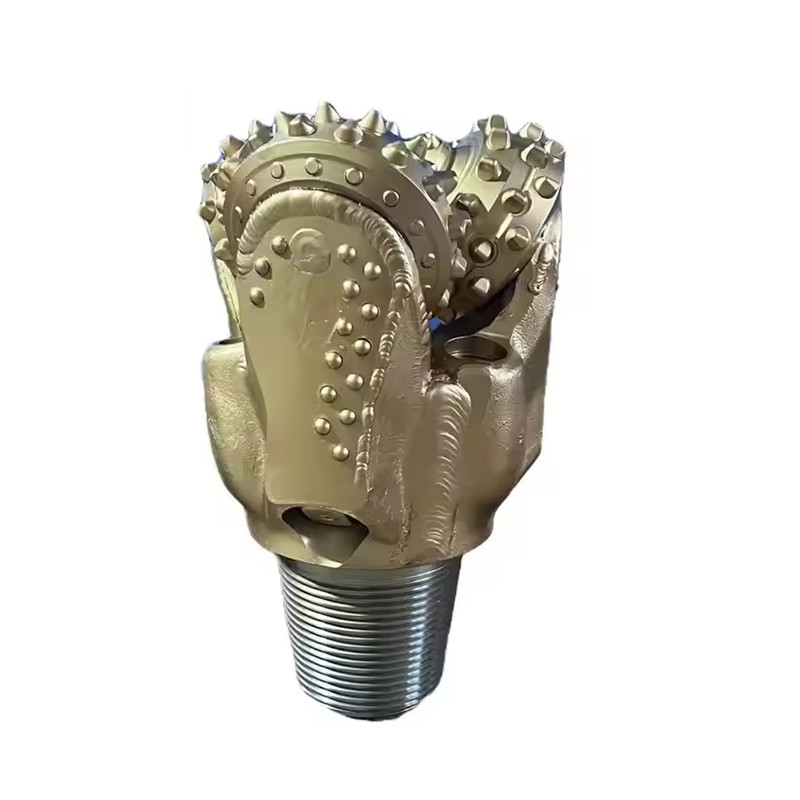

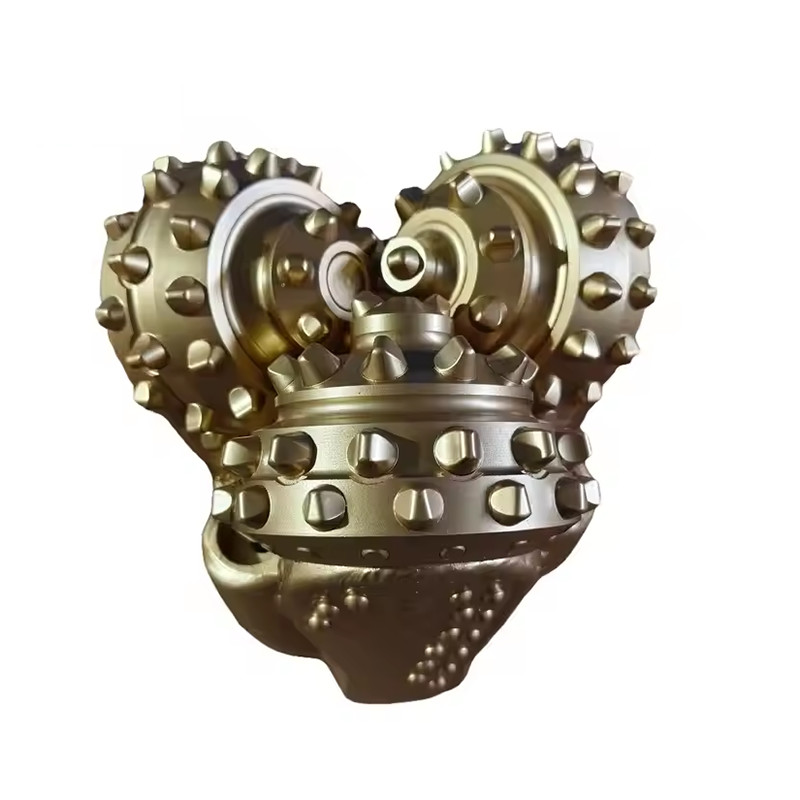

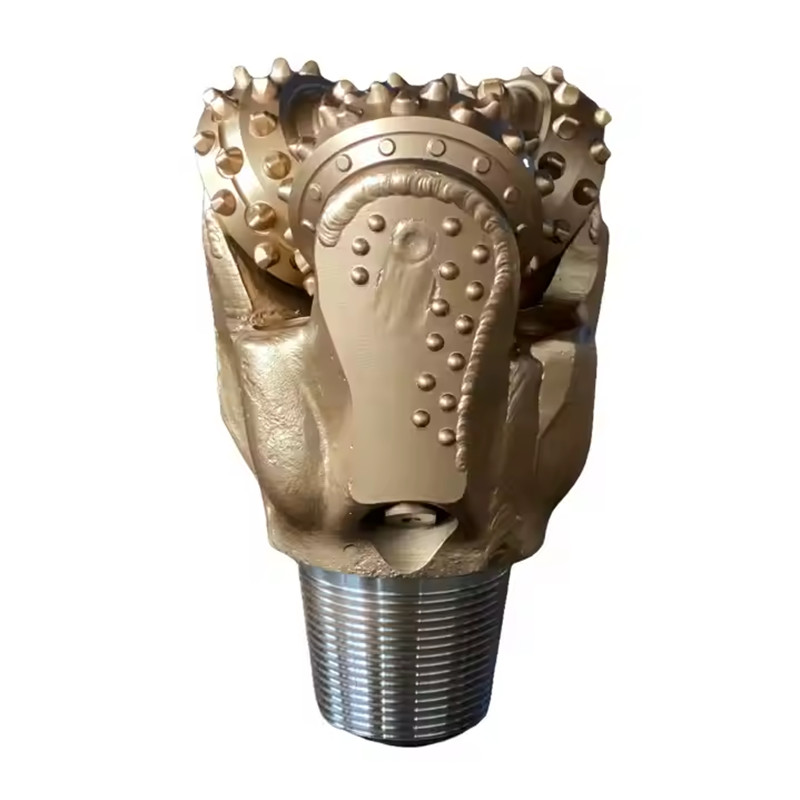

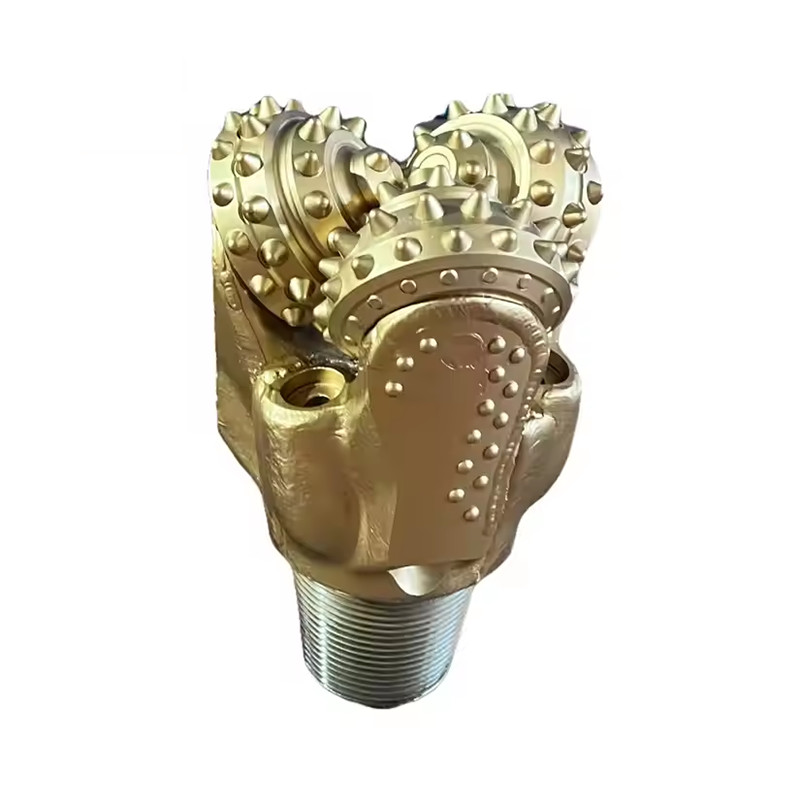

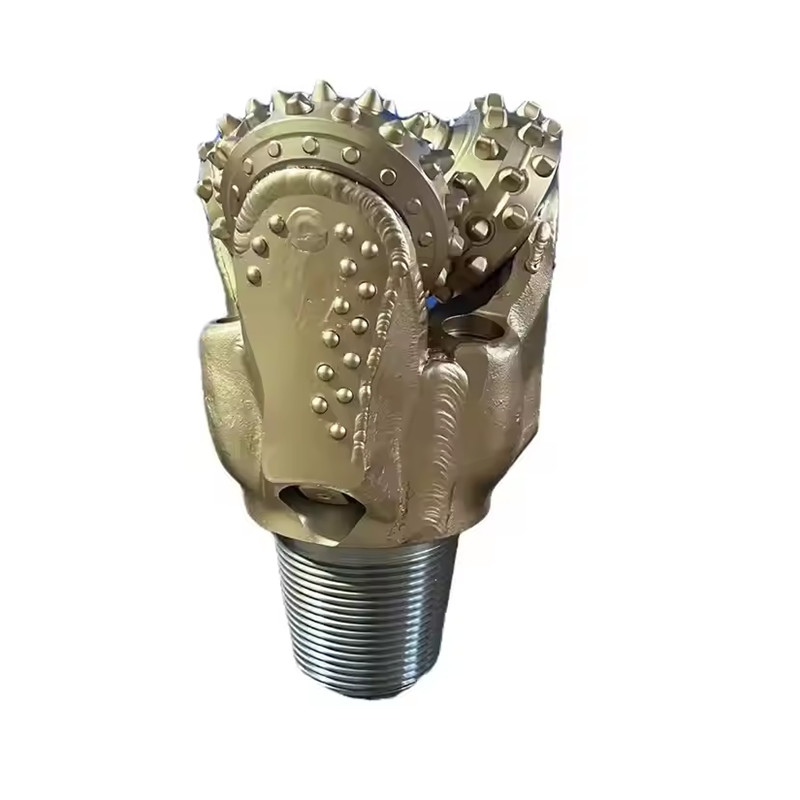

Κομμάτι Τροχού Τριγωνικού Κώνου για Γεώτρηση Πετρελαίου, Φυσικού Αερίου και Νερού

Περιγραφή

Ένα τρικωνικό κοπτικό είναι ένα απαραίτητο εξάρτημα της κάτω συναρμολόγησης οπής που χρησιμοποιείται σε εργασίες γεώτρησης. Αυτό το μηχανικό κοπτικό χρησιμοποιεί περιστροφική κίνηση και την μηχανική τριβή που παράγεται από τα δόντια του για να αφαιρέσει την επιφάνεια του βράχου κατά τη διάρκεια της γεώτρησης. Σκοπός του είναι να αξιοποιήσει την ενέργεια από τον περιστρεφόμενο άξονα γεώτρησης και την παροχή λάσπης, εφαρμόζοντας αποτελεσματικά αυτή τη δύναμη για να διευκολύνει τη βαθύτευση της γεώτρησης.

Προδιαγραφή :

Εφαρμογές

• Γεωτεχνική έρευνα
• Εξερεύνηση και δειγματοληψία ορυχείων
• Γεωτεχνική οργανοληψία
• Γεωφυσική

Ο τύπος τρικωνικού που θα επιλέξετε εξαρτάται από τη γεωλογία στην οποία γεωτρείτε και τις διαμέτρους της γεωτρημένης οπής. Η Διεθνής Ένωση Εργολάβων Γεωτρήσεων (IADC) έχει αναπτύξει ένα εύχρηστο σύστημα βημάτων για την επιλογή του σωστού τρικωνικού για τη γεωλογία σας με πρόσθετα χαρακτηριστικά όπως προστασία κοπτικού για μεγαλύτερη διάρκεια ζωής παραγωγής.

Τύποι ρουλεμάν
Υπάρχουν κυρίως τρεις τύποι σχεδιασμών ρουλεμάν που χρησιμοποιούνται σε τρικωνικά κοπτικά γεώτρησης:

• ΤΥΠΟΠΟΙΗΜΕΝΟ ΑΝΟΙΧΤΟ ΡΟΥΛΕΜΑΝ ΚΥΛΙΝΔΡΟΥ:
Σε αυτά τα κοπτικά, οι κώνοι περιστρέφονται ελεύθερα. Αυτός ο τύπος κοπτικού έχει μια μπροστινή σειρά από ρουλεμάν σφαίρας και μια πίσω σειρά από ρουλεμάν κυλίνδρου.
• ΣΤΕΓΑΝΟΠΟΙΗΜΕΝΑ ΡΟΥΛΕΜΑΝ ΚΥΛΙΝΔΡΟΥ
Αυτά τα κοπτικά έχουν στεγανοποίηση O-Ring με δεξαμενή γράσου για ψύξη των ρουλεμάν. Οι στεγανοποιήσεις λειτουργούν ως φράγμα κατά της λάσπης και των θραυσμάτων για την προστασία των ρουλεμάν.
• ΡΟΥΛΕΜΑΝ ΚΥΛΙΝΔΡΟΥ ΤΥΠΟΥ ΑΞΟΝΑ
Αυτά τα κοπτικά ψύχονται αυστηρά με λάδι/γράσο με ρουλεμάν μύτης, στεγανοποίηση O-Ring και αυλάκι για μέγιστη απόδοση.


Κωδικοί IADC

Οι κωδικοί IADC διευκολύνουν την περιγραφή του τύπου κοπτικού βράχου που απαιτείται.
Τα τρία πρώτα ψηφία ταξινομούν το κοπτικό σύμφωνα με τον σχηματισμό για τον οποίο έχει σχεδιαστεί να γεωτρεί και τον χρησιμοποιούμενο σχεδιασμό ρουλεμάν/στεγανοποίησης.
1, 2 και 3 υποδηλώνουν ΚΟΠΤΙΚΑ ΜΕ ΧΑΛΥΒΔΙΝΑ ΔΟΝΤΙΑ με 1 για μαλακούς, 2 για μέτριους και 3 για σκληρούς σχηματισμούς.
Οι κωδικοί 4, 5, 6, 7 και 8 υποδηλώνουν ΚΟΠΤΙΚΑ ΜΕ ΕΝΘΕΤΑ ΚΑΡΒΙΔΙΟΥ ΤΟΥ ΒΟΛΦΡΑΜΙΟΥ για ποικίλη σκληρότητα σχηματισμού, με το 4 να είναι το μαλακότερο και το 8 το σκληρότερο.


Τύποι σχηματισμών
Τα παρακάτω δείχνουν τον τυπικό σχηματισμό και την αντίστοιχη αναφορά IADC
1 & 4 Μαλακοί σχηματισμοί με κολλώδη στρώματα και χαμηλή θλιπτική αντοχή, όπως άργιλος, μάργες.

1 & 4 Μαλακοί σχηματισμοί με χαμηλή θλιπτική αντοχή όπως μάργα, αλάτι, ανυδρίτης και σχιστόλιθος.

5 Μαλακοί έως μέτριοι σχηματισμοί με χαμηλή θλιπτική αντοχή και διαστρωματωμένοι με σκληρά στρώματα, όπως άμμοι, σχιστόλιθος και κιμωλία.

2 ή 6 Μέτριοι έως σκληροί πυκνοί σχηματισμοί με υψηλή έως πολύ υψηλή θλιπτική αντοχή, αλλά με μη-τριπτικούς ή μικρούς τριπτικούς σχηματισμούς, όπως σχιστόλιθοι, αργιλοσχιστόλιθοι, ψαμμίτες, ασβεστόλιθοι, δολομίτες και ανυδρίτες.

3 ή 7 Σκληροί και πυκνοί σχηματισμοί με πολύ υψηλή θλιπτική αντοχή και ορισμένα τριπτικά στρώματα, όπως αμμοψαμμίτης, ψαμμίτης και αργιλοσχιστόλιθος.

8 Εξαιρετικά σκληροί και τριπτικοί σχηματισμοί όπως χαλαζίτης και ηφαιστειακός βράχος.


Κωδικοί IADC - Ψηφία Τα τρία πρώτα ψηφία ταξινομούν το κοπτικό σύμφωνα με τον σχηματισμό για τον οποίο έχει σχεδιαστεί να γεωτρεί και τον χρησιμοποιούμενο σχεδιασμό ρουλεμάν/στεγανοποίησης.

Πρώτο Ψηφίο 1, 2 και 3 υποδηλώνουν ΚΟΠΤΙΚΑ ΜΕ ΧΑΛΥΒΔΙΝΑ ΔΟΝΤΙΑ με 1 για μαλακούς, 2 για μέτριους και 3 για σκληρούς σχηματισμούς.
4, 5, 6, 7 και 8 υποδηλώνουν ΚΑΡΒΙΔΙΟ ΤΟΥ ΒΟΛΦΡΑΜΙΟΥ ΕΝΘΕΤΑ ΚΟΠΤΙΚΑ για ποικίλη σκληρότητα σχηματισμού, με το 4 να είναι το μαλακότερο και το 8 το σκληρότερο.

Δεύτερο Ψηφίο 1, 2, 3 και 4 είναι περαιτέρω ανάλυση του σχηματισμού με το 1 να είναι το μαλακότερο και το 4 το σκληρότερο.

Τρίτο Ψηφίο Αυτό το ψηφίο θα ταξινομήσει το κοπτικό σύμφωνα με τον τύπο ρουλεμάν/στεγανοποίησης ως εξής:
Τυποποιημένο ανοιχτό ρουλεμάν κυλίνδρου Τυποποιημένο ανοιχτό ρουλεμάν κυλίνδρου,
ψυχόμενο με αέρα Τυποποιημένο ανοιχτό ρουλεμάν κυλίνδρου με προστασία ακμής, η οποία ορίζεται ως ένθετα καρβιδίου στη φτέρνα του κώνου Στεγανοποιημένο ρουλεμάν κυλίνδρου Στεγανοποιημένο ρουλεμάν κυλίνδρου με προστασία ακμής Στεγανοποιημένο ρουλεμάν κυλίνδρου τύπου άξονα Στεγανοποιημένο ρουλεμάν κυλίνδρου τύπου άξονα με προστασία ακμής.

Τέταρτο Ψηφίο Οι ακόλουθοι κωδικοί γραμμάτων χρησιμοποιούνται στην τέταρτη θέση ψηφίου για να υποδείξουν πρόσθετα χαρακτηριστικά: A. Εφαρμογή αέρα R. Ενισχυμένες συγκολλήσεις C. Κεντρικό τζετ S. Τυποποιημένο χαλύβδινο κοπτικό D. Έλεγχος απόκλισης X. Ένθετο σμίλης E. Εκτεταμένο τζετ Y. Ένθετο κώνου G. Επιπλέον προστασία ακμής Z. Άλλο σχήμα ένθετου J. Εκτροπή τζετ
