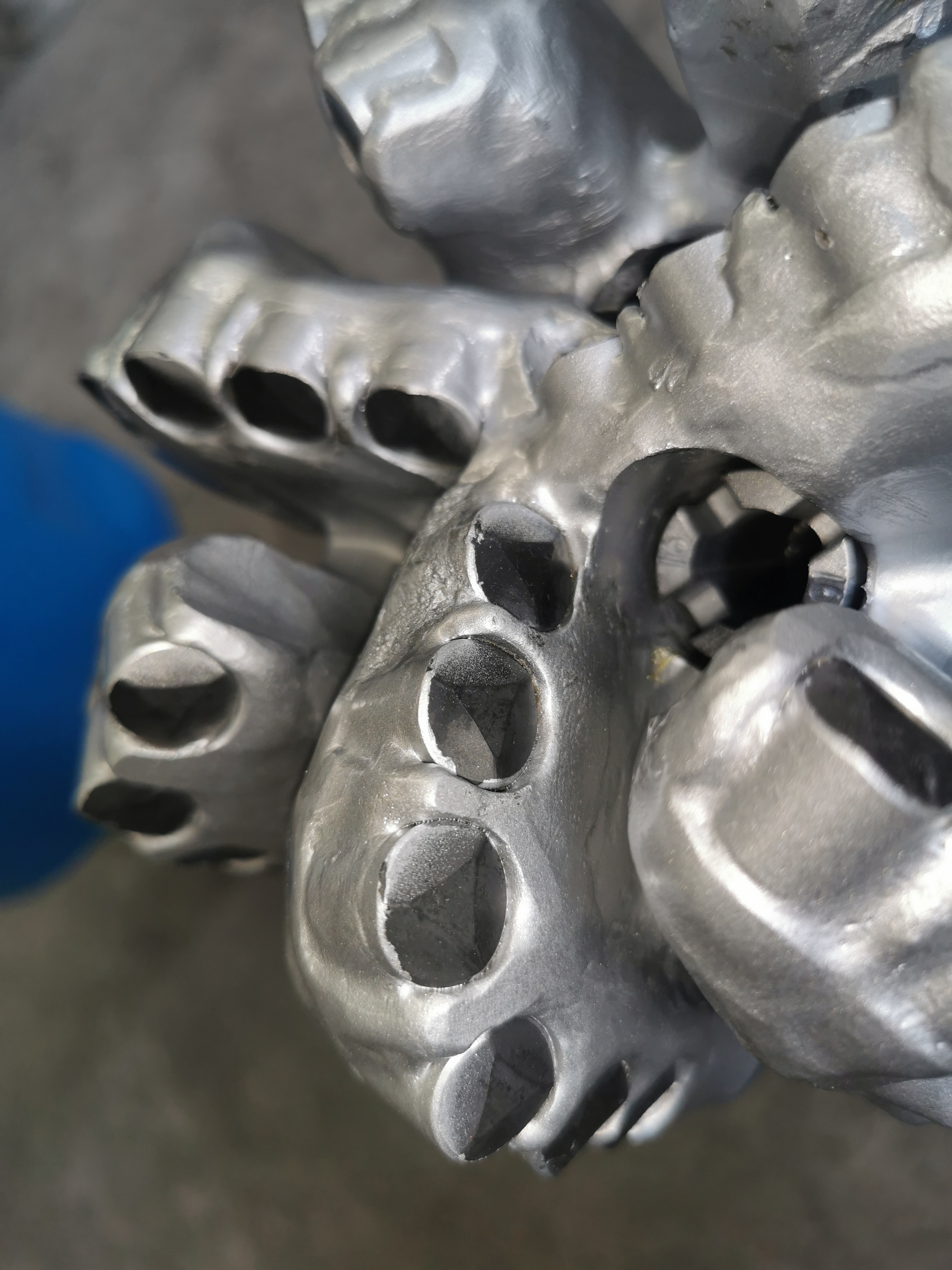

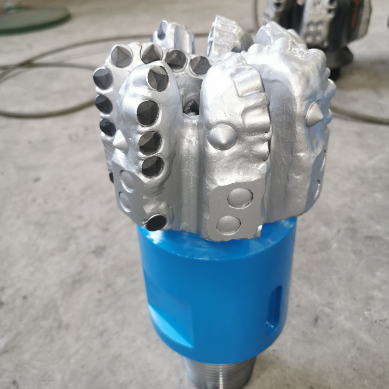

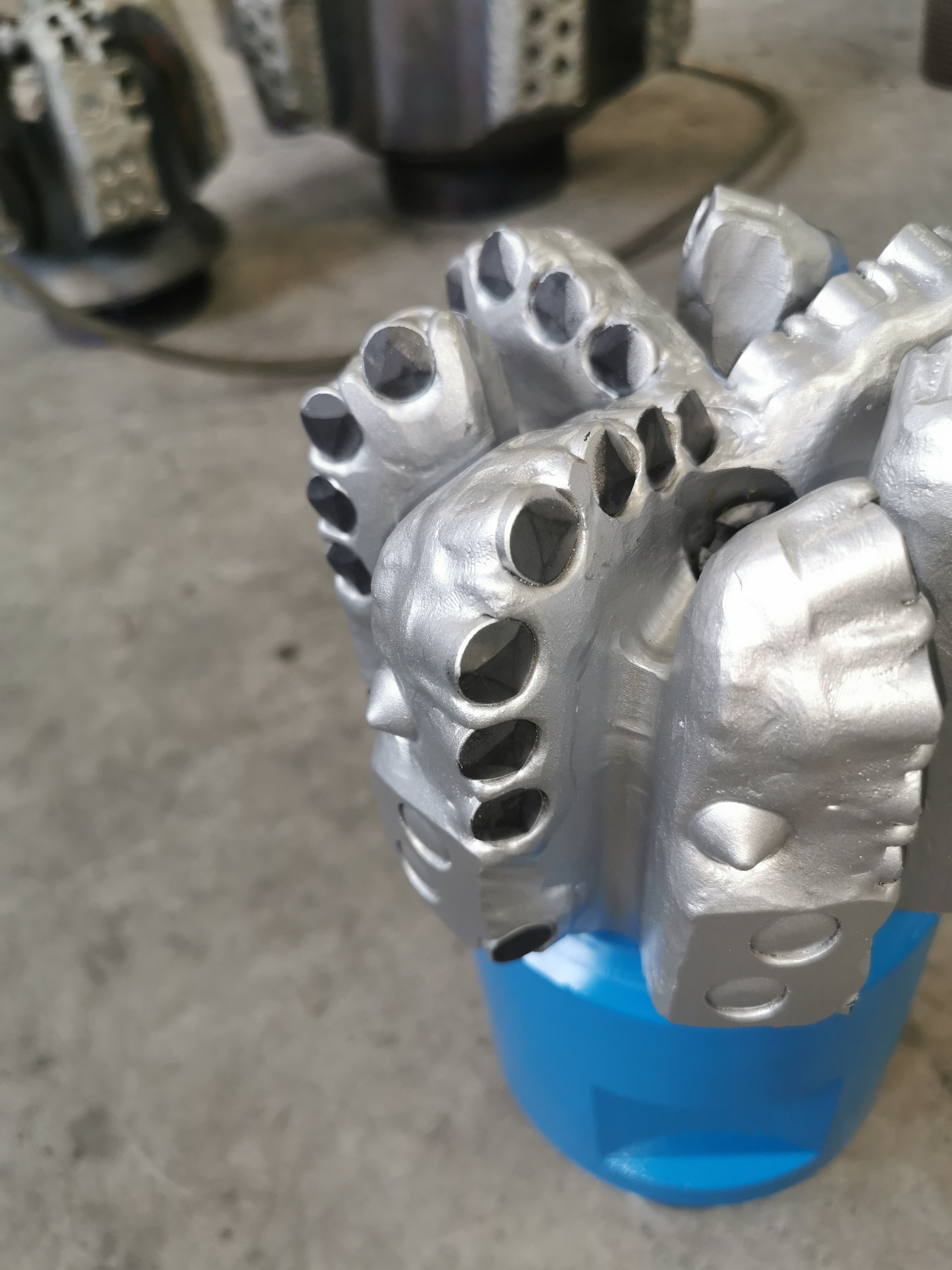

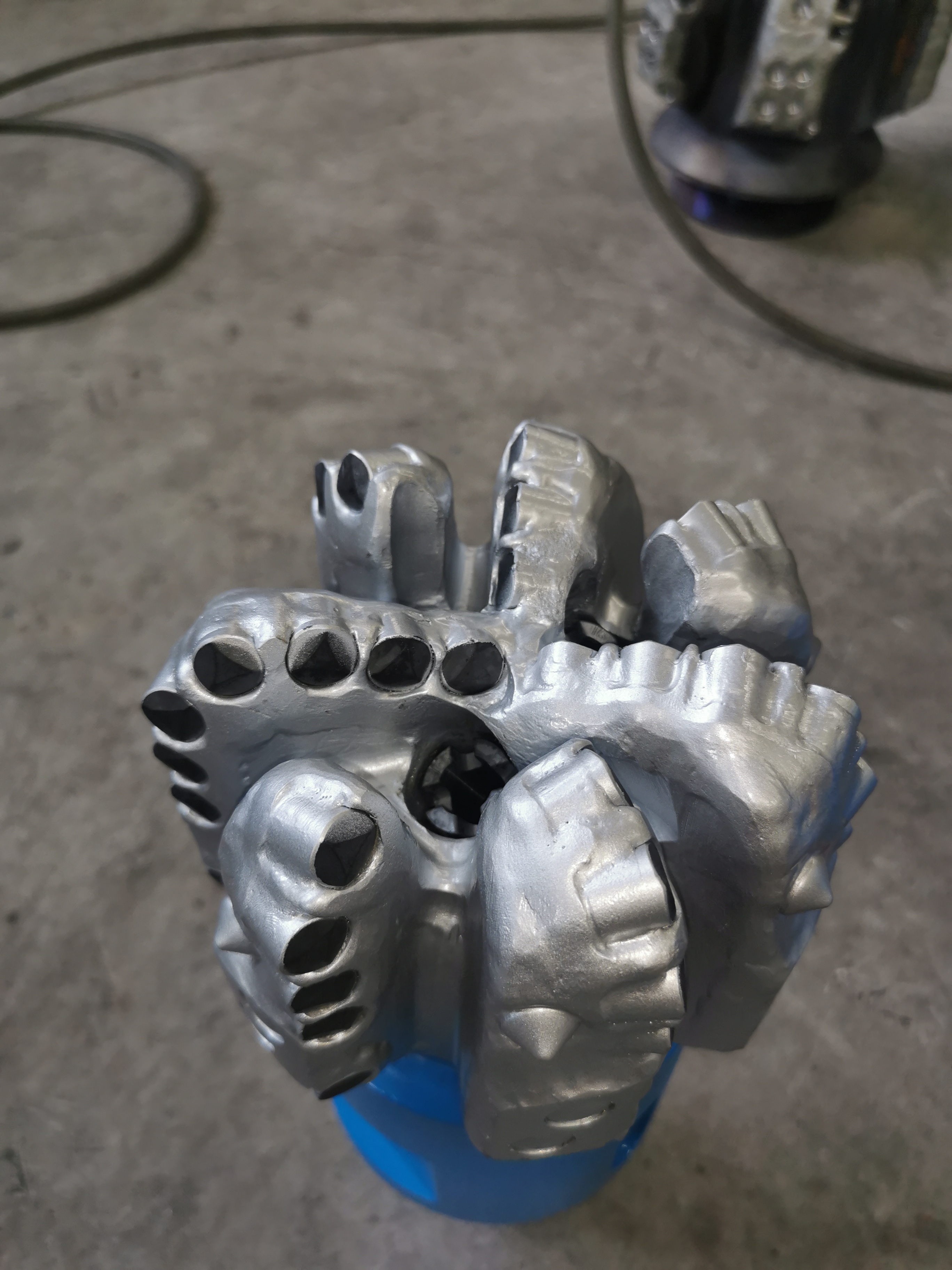

Μύτη Διαμαντένιου Τρυπανιού Μύτη Τρυπανιού PDC

Οι μύτες σταθερού κοπτικού ήταν ο πρώτος τύπος μύτης τρυπανιού που χρησιμοποιήθηκε στην περιστροφική γεώτρηση και είναι μηχανικά πολύ απλούστερες από τις μύτες κυλιόμενου κοπτικού.

Επειδή τα στοιχεία κοπής δεν κινούνται σε σχέση με τη μύτη, δεν υπάρχει ανάγκη για ρουλεμάν ή λίπανση.

Το πιο κοινό στοιχείο κοπής που χρησιμοποιείται σήμερα είναι το πολυ-κρυσταλλικό διαμαντένιο κοπτικό (PDC), ένας κυλινδρικός πυριτωμένος καρβίδιο του βολφραμίου με μια επίπεδη επιφάνεια επικαλυμμένη με συνθετικό υλικό διαμαντιού.

Τα κοπτικά είναι διατεταγμένα στις λεπίδες της μύτης σε ένα εναλλασσόμενο μοτίβο με την επιφάνεια του κοπτικού επικαλυμμένη με διαμάντι να βλέπει προς την κατεύθυνση περιστροφής της μύτης για να παρέχει πλήρη κάλυψη του πυθμένα της γεώτρησης.

Άλλες μύτες σταθερού κοπτικού μπορεί να χρησιμοποιούν φυσικά βιομηχανικής ποιότητας διαμάντια ή θερμικά σταθερά πολυ-κρυσταλλικά διαμαντένια (TSP) στοιχεία κοπής.

Κατάταξη Μυτών Τρυπανιού PDC κατά Εφαρμογές:

Βιομηχανία Εξόρυξης

Υπάρχουν περίπου 3-λεπιδες μύτες PDC που χρησιμοποιούνται κυρίως για τη βιομηχανία εξόρυξης στην Αυστραλία και τη Ρωσία, ο σχηματισμός είναι πολύ μαλακός. Η επιλογή μιας μύτης PDC με χαλύβδινο σώμα μπορεί να εξοικονομήσει κάποιο κόστος γεώτρησης.

Γεώτρηση πηγαδιών νερού

Έχοντας υψηλότερο ROP, οι μύτες PDC διαμαντιού χρησιμοποιούνται επίσης ευρέως ως μύτες γεώτρησης πηγαδιών νερού για γεωθερμικές γεωτρήσεις.

Γεώτρηση πετρελαίου & φυσικού αερίου

- Είναι η πιο ευρέως χρησιμοποιούμενη μύτη στη γεώτρηση πετρελαίου & φυσικού αερίου. Οι υδραυλικοί παράγοντες είναι πολύ σημαντικοί κατά τη διάρκεια της γεώτρησης.

- Οι μύτες PDC έχουν χρησιμοποιηθεί σε περιοχές που δεν ήταν διαθέσιμες προηγουμένως, όπως πιο σκληροί, πιο διαβρωτικοί και πιο μεταβλητοί σχηματισμοί.

- Η μύτη PDC διαμαντιού αποτελείται κυρίως από το σώμα της μύτης, τα δόντια κοπής, το ακροφύσιο, την προστασία του μετρητή και τη σύνδεση σπειρώματος API.

Κοπτικά

Το κύριο σημείο επαφής μιας μύτης τρυπανιού είναι τα κοπτικά PDC, τα οποία είναι κατασκευασμένα από Πολυ-κρυσταλλικό Διαμαντένιο Σύνθετο (PDC).
Οι μύτες PDC υπερέχουν στην αποτελεσματική αφαίρεση βράχου κόβοντάς τον.
Λειτουργώντας σε ένα δύσκολο περιβάλλον, τα κοπτικά PDC υφίστανται συχνή θέρμανση και ψύξη εντός του φρέατος.
Για να μεγιστοποιηθεί η απόδοση, προτιμώνται κοπτικά PDC με ανώτερη θερμική σταθερότητα και ελάχιστη θερμική αποικοδόμηση.
Αυτά τα βελτιστοποιημένα κοπτικά επιδεικνύουν υψηλότερο Ρυθμό Διείσδυσης (ROP) και βελτιωμένη αντοχή στη φθορά.

Ακροφύσια
Τα ακροφύσια της μύτης τρυπανιού παίζουν κρίσιμο ρόλο στη διατήρηση της θερμοκρασίας των κοπτικών PDC και στον καθαρισμό της ζώνης κοπής.
Διατηρώντας τα κοπτικά PDC ψυχρά, τα ακροφύσια συμβάλλουν στη μακροζωία και την απόδοσή τους.
Η τοποθέτηση και η γωνία αυτών των ακροφυσίων επηρεάζουν σημαντικά την αποτελεσματικότητα της μύτης τρυπανιού. Τα σωστά τοποθετημένα ακροφύσια εξασφαλίζουν αποτελεσματική ψύξη και βοηθούν στην αποφυγή προβλημάτων που σχετίζονται με τη θερμότητα.
Επιπλέον, η στρατηγική διάταξη των καναλιών ρευστού, σε συνδυασμό με τη θέση του ακροφυσίου, διευκολύνει τη βελτιωμένη απομάκρυνση των κομματιών κατά τις εργασίες γεώτρησης.

​​
