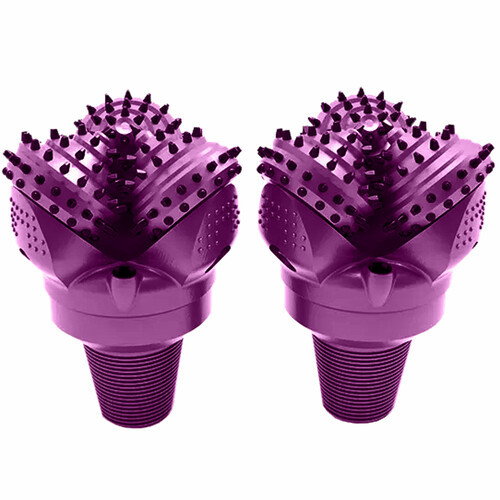

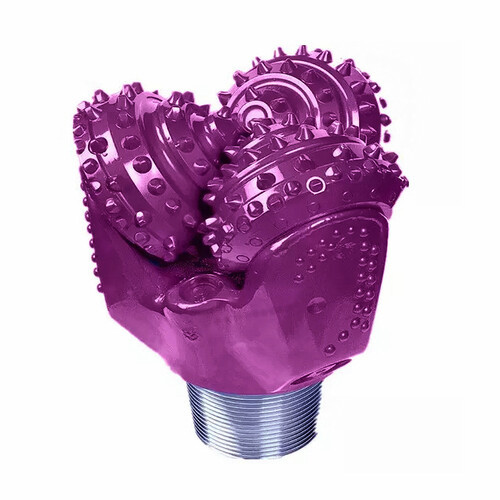

9-7/8 ίντσες Εξωτερική διάμετρος τριών ρόλων κώνου τρυπάνι Μπιτ για την κατασκευή ορυχείων Σκληρά σχηματισμοί Τρυπάνι

Ταξινόμηση IADC

Το σύστημα ταξινόμησης IADC είναι ένας κωδικός τεσσάρων χαρακτήρων που σχετίζεται με το σχεδιασμό και την εφαρμογή.

Οι τρεις πρώτοι χαρακτήρες είναι πάντα αριθμητικοί. ο τελευταίος χαρακτήρας είναι πάντα αλφαβητικός.

Το πρώτο ψηφίο αναφέρεται στη σειρά των στελεχών, το δεύτερο στον τύπο των στελεχών, το τρίτο στα ρουλεμάν και τη διάταξη του μετρητή και ο τέταρτος (αλφαβητικός) χαρακτήρας στα χαρακτηριστικά των στελεχών.

Σειρά

Η σειρά, ο πρώτος χαρακτήρας στο σύστημα IADC, καθορίζει τα γενικά χαρακτηριστικά σχηματισμού και χωρίζει τα στελέχη με φρεζαρισμένα δόντια και τύπου ένθετου. Οκτώ σειρές ή κατηγορίες χρησιμοποιούνται για την περιγραφή των στελεχών βράχου με κυλινδρικό κώνο.

Οι σειρές 1 έως 3 ισχύουν για τα στελέχη με φρεζαρισμένα δόντια.

Οι σειρές 4 έως 8 ισχύουν για τα στελέχη τύπου ένθετου. Όσο υψηλότερος είναι ο αριθμός της σειράς, τόσο πιο σκληρός ή πιο λειαντικός είναι ο τύπος του βράχου.

Η σειρά 1 αντιπροσωπεύει τις πιο μαλακές (ευκολότερες εφαρμογές διάτρησης) για τα στελέχη με φρεζαρισμένα δόντια.

Η σειρά 3 αντιπροσωπεύει τις πιο σκληρές και λειαντικές εφαρμογές για τα στελέχη με φρεζαρισμένα δόντια.

Η σειρά 4 αντιπροσωπεύει τις πιο μαλακές (ευκολότερες εφαρμογές διάτρησης) για τα στελέχη τύπου ένθετου,

Η σειρά 8 αντιπροσωπεύει πολύ σκληρές και λειαντικές εφαρμογές για τα στελέχη τύπου ένθετου.

Δυστυχώς, η σκληρότητα του βράχου δεν καθορίζεται σαφώς από το σύστημα IADC. Τα νοήματα του “σκληρού” ψαμμίτη ή του “μέτρια-μαλακού” σχιστόλιθου, για παράδειγμα, είναι υποκειμενικά και ανοιχτά σε έναν βαθμό ερμηνείας.

Έτσι, οι πληροφορίες θα πρέπει να χρησιμοποιούνται μόνο με περιγραφική έννοια. η πραγματική σκληρότητα του βράχου θα ποικίλλει σημαντικά, ανάλογα με παράγοντες όπως το βάθος, η πίεση υπερ-ισορροπίας, η πορώδης και άλλοι που είναι δύσκολο να ποσοτικοποιηθούν.

Τύπος

Ο δεύτερος χαρακτήρας στο σύστημα κατηγοριοποίησης IADC αντιπροσωπεύει τον τύπο του στελέχους, ένθετο ή φρεζαρισμένο δόντι, και περιγράφει έναν βαθμό σκληρότητας σχηματισμού.

Ο τύπος κυμαίνεται από 1 έως 4.

Σχεδιασμός ρουλεμάν και προστασία μετρητή

Ο τρίτος χαρακτήρας IADC καθορίζει τόσο το σχεδιασμό του ρουλεμάν όσο και την προστασία του μετρητή.

Το IADC όρισε επτά κατηγορίες σχεδιασμού ρουλεμάν και προστασίας μετρητή:

1. μη σφραγισμένο ρουλεμάν κυλίνδρων (γνωστό και ως στελέχη ανοιχτού ρουλεμάν)
2. ρουλεμάν κυλίνδρων με αερόψυξη (σχεδιασμένο για εφαρμογές διάτρησης με αέρα, αφρό ή ομίχλη)
3. μη σφραγισμένο ρουλεμάν κυλίνδρων, προστατευμένο μετρητή
4. σφραγισμένο ρουλεμάν κυλίνδρων
5. σφραγισμένο ρουλεμάν κυλίνδρων, προστατευμένο μετρητή
6. σφραγισμένο ρουλεμάν τριβής
7. σφραγισμένο ρουλεμάν τριβής, προστατευμένο μετρητή. Σημειώστε ότι το “προστατευμένο μετρητή” υποδηλώνει μόνο ότι ένα στέλεχος έχει κάποιο χαρακτηριστικό που προστατεύει ή ενισχύει το μετρητή του στελέχους. Δεν καθορίζει τη φύση του χαρακτηριστικού. Ως παραδείγματα, θα μπορούσε να υποδείξει ειδικά ένθετα τοποθετημένα στη θέση της σειράς της φτέρνας (πλευρά του κώνου) ή ένθετα ενισχυμένα με διαμάντια στη σειρά του μετρητή.
