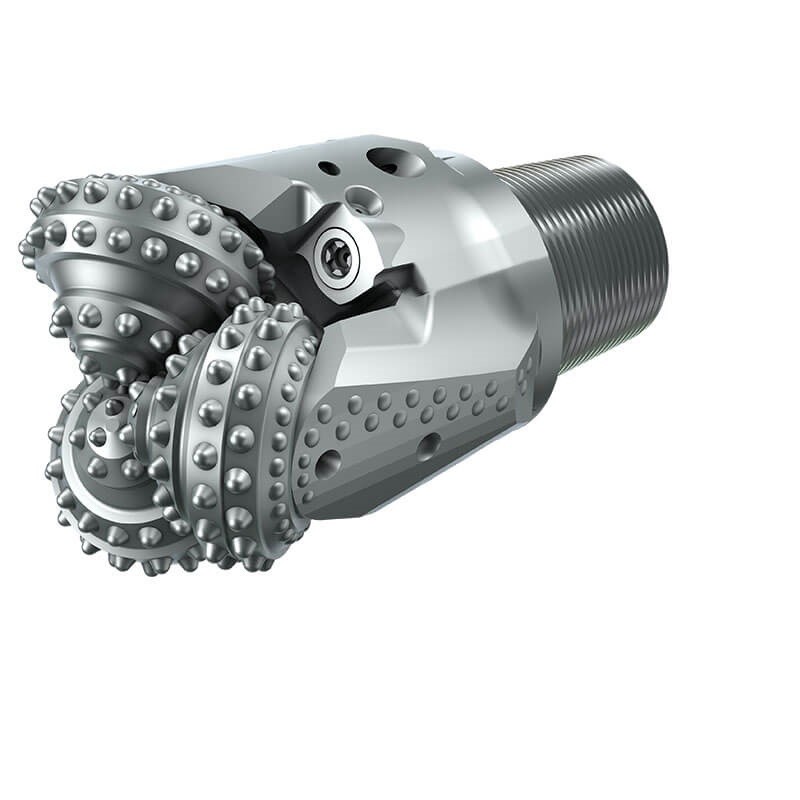

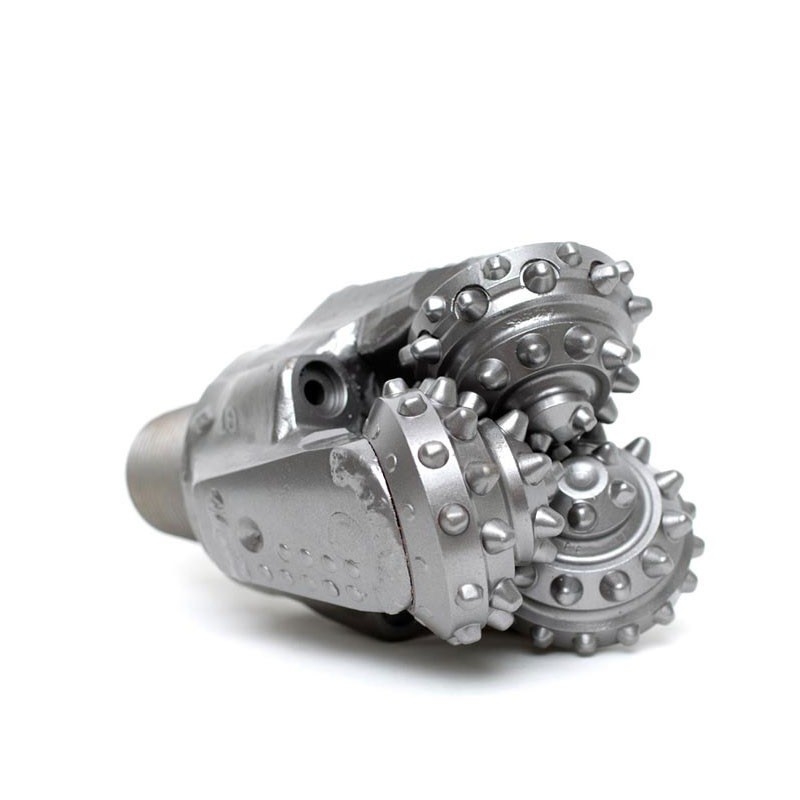

Τρίγωνος κώνων πετρώματος τρυπάνι για το ορυχείο νερό πηγάδι λατομείο γεωτρήσεις

Τροπολογία IADC

Το σύστημα ταξινόμησης IADC είναι ένας κωδικός τεσσάρων χαρακτήρων σχεδιασμού και εφαρμογής.

Οι πρώτοι τρεις χαρακτήρες είναι πάντα αριθμητικοί, ο τελευταίος χαρακτήρας είναι πάντα αλφαβητικός.

Το πρώτο ψηφίο αναφέρεται στη σειρά bit, το δεύτερο στον τύπο bit, το τρίτο στους ρουλεμάν και τη διάταξη μετρητών και ο τέταρτος (αλφαβητικός) χαρακτήρας στα χαρακτηριστικά bit.

Σειρά

Η σειρά, ο πρώτος χαρακτήρας στο σύστημα IADC, καθορίζει τα γενικά χαρακτηριστικά σχηματισμού και χωρίζει τα κομμάτια τύπου τριβής δοντιών από τα κομμάτια τύπου εισαγωγής.Οκτώ σειρές ή κατηγορίες χρησιμοποιούνται για να περιγράψουν τα κομμάτια πετρώματος με κώνους κυλίνδρων.

Οι σειρές 1 έως 3 ισχύουν για θραύσματα με φθαρμένα δόντια.

Όσο υψηλότερος είναι ο αριθμός σειράς, τόσο σκληρότερος ή πιο τραβηγμένος είναι ο τύπος πετρώματος.

Η σειρά 1 αντιπροσωπεύει τις πιο μαλακές (ευκολότερες εφαρμογές γεώτρησης) για τρυπές με δόντια;

Η σειρά 3 αντιπροσωπεύει τις σκληρότερες και πιο τραβηγμένες εφαρμογές για τρυπημένα κομμάτια δοντιών.

Η σειρά 4 αντιπροσωπεύει τις πιο μαλακές (ευκολότερες εφαρμογές γεώτρησης) για τσιμπήματα τύπου εισαγωγής,

Η σειρά 8 αντιπροσωπεύει πολύ σκληρές και τραβηγμένες εφαρμογές για κομμάτια τύπου εισαγωγής.

Δυστυχώς, η σκληρότητα των πετρωμάτων δεν ορίζεται σαφώς από το σύστημα IADC.

Επομένως, οι πληροφορίες θα πρέπει να χρησιμοποιούνται μόνο με περιγραφική έννοια· η πραγματική σκληρότητα των πετρωμάτων θα ποικίλλει σημαντικά, ανάλογα με παράγοντες όπως το βάθος, η πίεση υπερεκτίμησης, η πορώσεια, η σκληρότητα των πετρωμάτων και η σκληρότητα των πετρωμάτων.και άλλα που είναι δύσκολο να ποσοτικοποιηθούν.

Τύπος

Ο δεύτερος χαρακτήρας στο σύστημα ταξινόμησης IADC αντιπροσωπεύει τον τύπο του κομματιού, την εισαγωγή ή το τριβόμενο δόντι και περιγράφει ένα βαθμό σκληρότητας σχηματισμού.

Ο τύπος κυμαίνεται από 1 έως 4.

Σχεδιασμός ρουλεμάν και προστασία διαμέτρου

Ο τρίτος χαρακτήρας IADC ορίζει τόσο την κατασκευή του ρουλεμπορίου όσο και την προστασία του διαμετρήματος.

Η IADC καθόρισε επτά κατηγορίες σχεδιασμού ρουλεμάν και προστασίας διαμέτρου:

1. μη σφραγισμένα ρουλεμάνια (γνωστά επίσης ως ανοιχτά ρουλεμάνια)
2. Επικεφαλίδα για την κατασκευή οχημάτων με κινητήρα ή κινητήρα κινητήρα
3. μη σφραγισμένο ρουλεμάνιο ρουλεμάνιο, προστατευμένο από διάμετρο
4. σφραγισμένο ρουλεμάν
5. σφραγισμένο ρουλεμάνιο ρουλεμάνιο, προστατευμένο από το διάμετρο
6. σφραγισμένο ρουλεμάν
7. Σημειώστε ότι το "gauge protected" υποδηλώνει μόνο ότι ένα bit έχει κάποιο χαρακτηριστικό που προστατεύει ή ενισχύει το bit gauge.Για παράδειγμα, θα μπορούσε να υποδεικνύει ειδικές ενσωματώσεις τοποθετημένες στη θέση της σειράς τακούντων (πλευρά του κώνου) ή ενσωματώσεις με διαμάντια στην σειρά μεγέθους.
