Τόπος καταγωγής: | Κίνα |
---|---|
Μάρκα: | ENG |
Πιστοποίηση: | API, AISI, ISO |
Αριθμό μοντέλου: | 9500 |
Ποσότητα παραγγελίας min: | 1 PCS |
Τιμή: | USD 2000-20000 Unit |
Συσκευασία λεπτομέρειες: | Δαχτυλίδι |
Όροι πληρωμής: | Λ/Κ, Τ/Τ |
Δυνατότητα προσφοράς: | 5000 PC/έτος |
Χρήση: | Πετρελαϊκό πηγάδι, ορυχείο, πηγάδι νερού, γεωγραφική εξερεύνηση | Πρωτογενής κόπτης: | 16mm και 13mm |
---|---|---|---|
Τύπος σύνδεσης: | API 6-5/8 | Πιστοποίηση API: | 7-1548-1 |
Επεξεργασία επιφάνειας: | Εισαγωγή κόπτη PDC | Τύπος μηχανής: | Βιομηχανία τρυπών CNC |
μέγεθος: | Διαφορετικά μεγέθη διαθέσιμα | πλεονεκτήματα: | Ταχύτερη γεώτρηση, βελτιωμένη ROP, μειωμένα κόστη γεώτρησης |
Αριθμός λεπίδων: | 3-6 | Διάμετρος κοπτήρα: | 16 χιλιοστά |
Δυνατότητα του ακροβωτίου: | 9 | Χρήση: | Βόρφηση πηγών νερού,γεωτεχνική γεωτριβή |
Εφαρμογή: | Πετρελαϊκό πηγάδι, ορυχείο, πηγάδι νερού, γεωγραφική εξερεύνηση | Αλεπούδες: | 6 Ξίφη |
Επισημαίνω: | Εργαλείο γεωτρήσεις πετρελαϊκού πεδίου PDC Bit,Κομμάτι διατρήσεων διαμαντιών,9-1/2 PDC Bit |

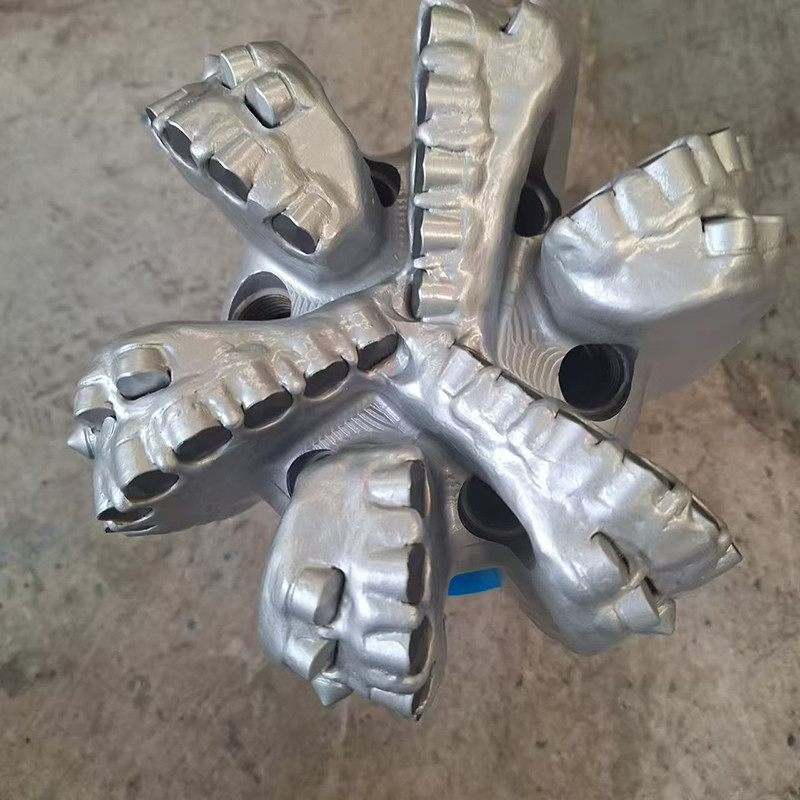

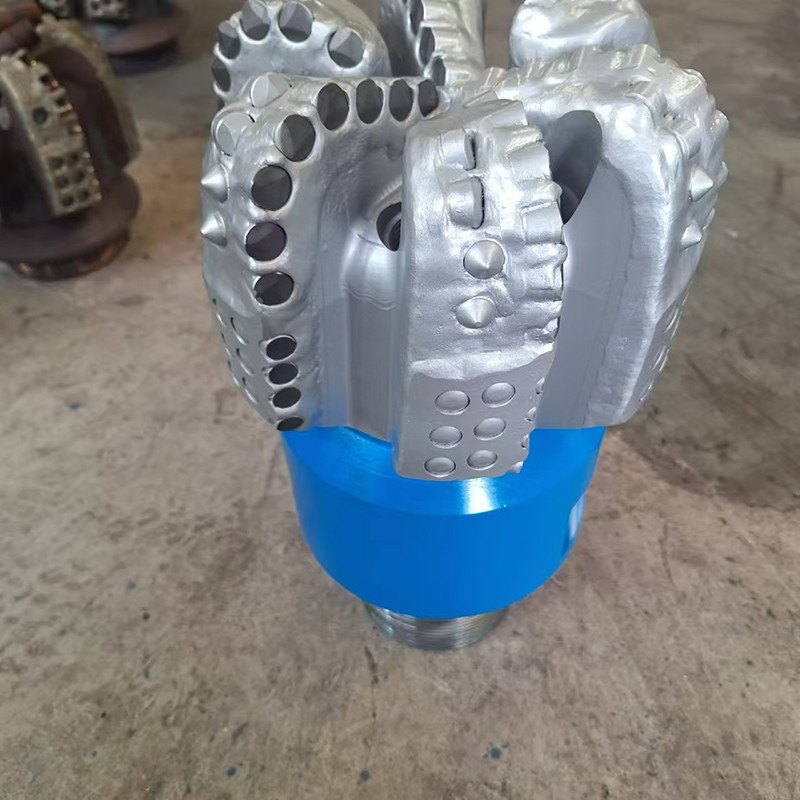

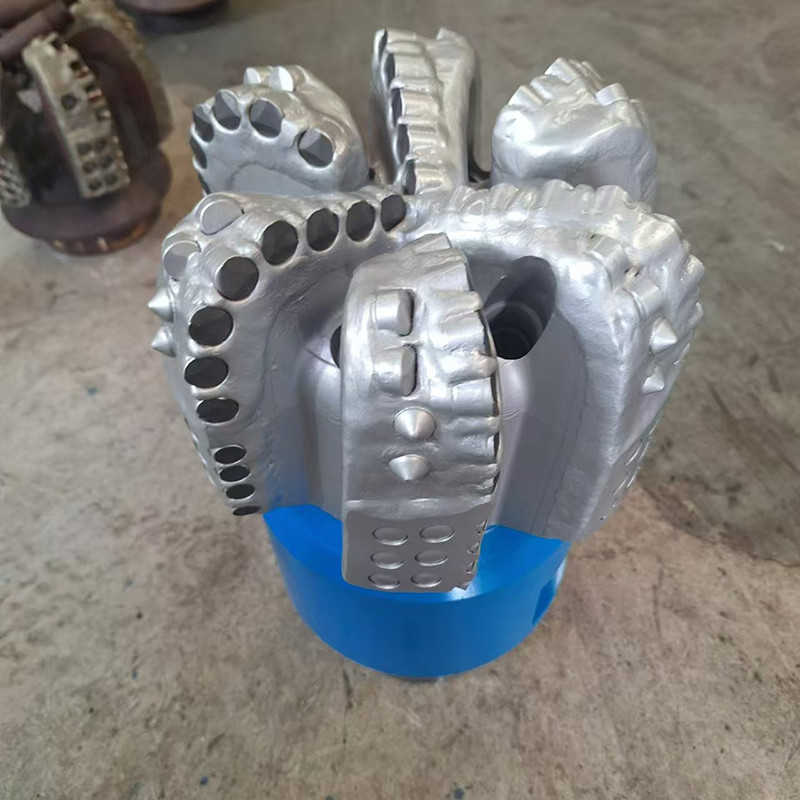

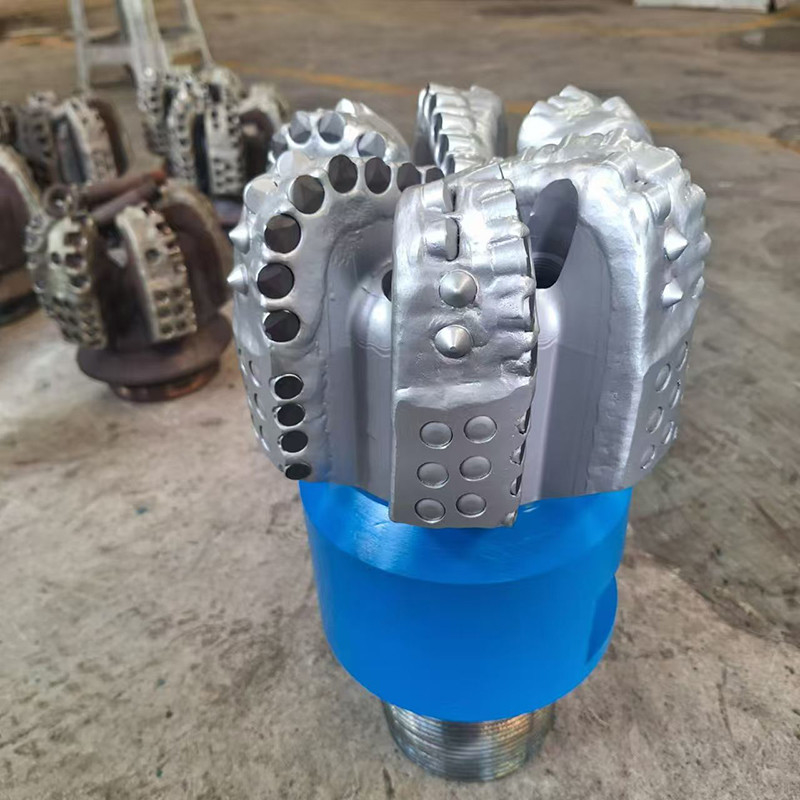

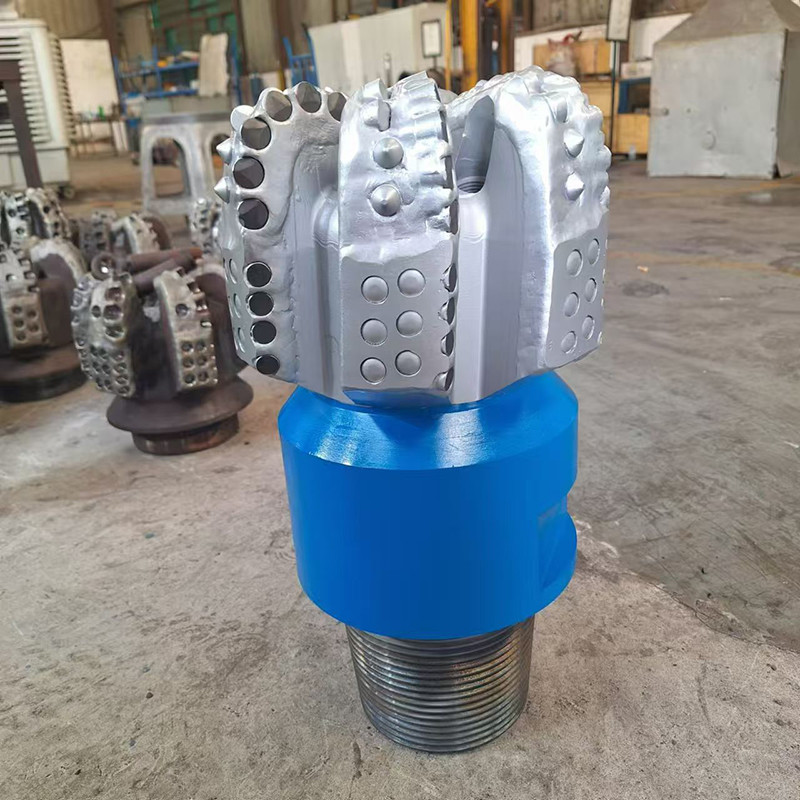

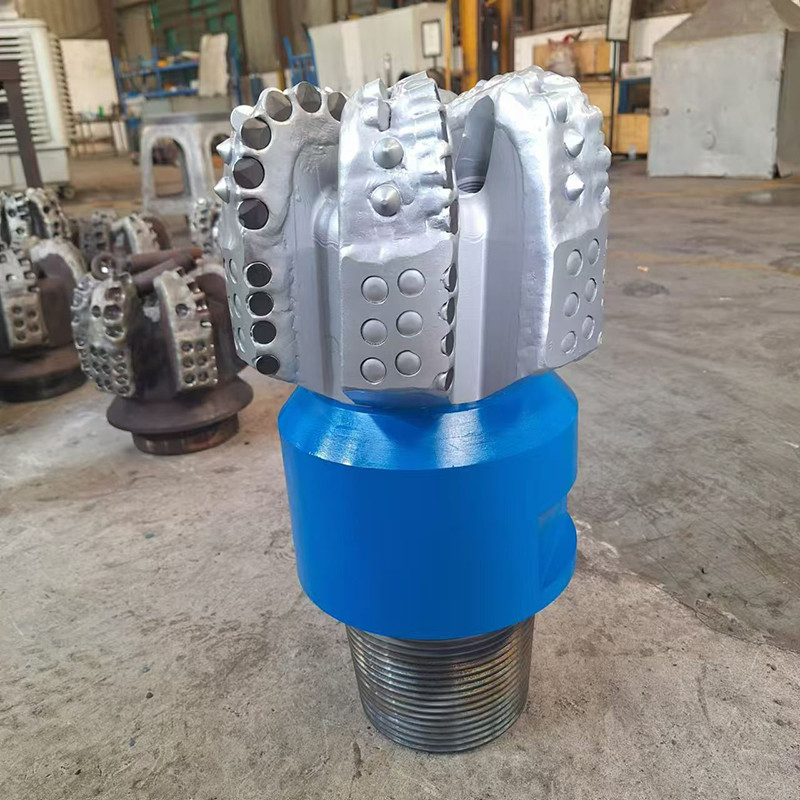

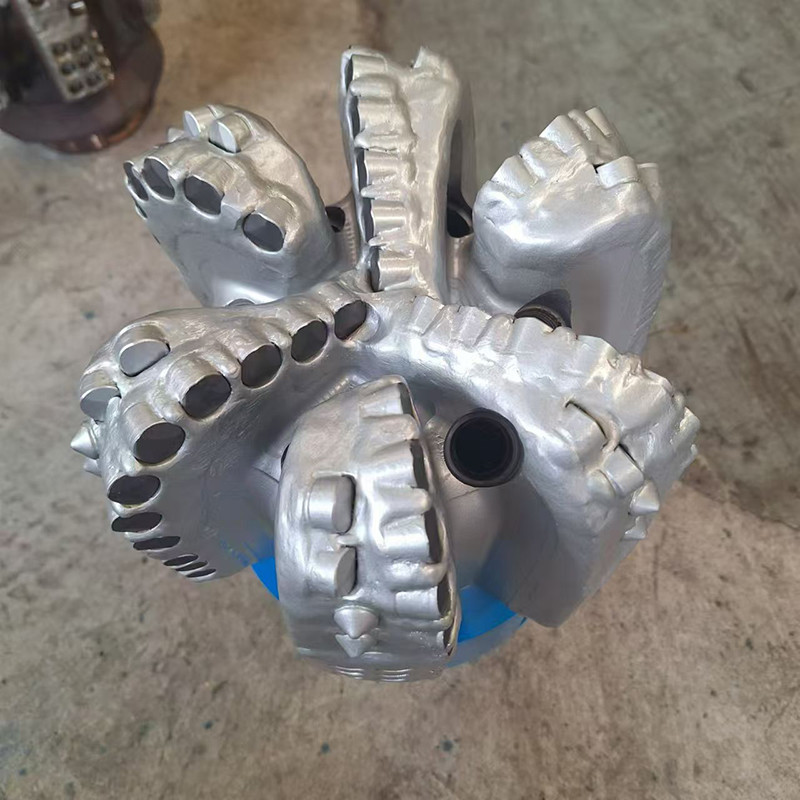

Διαμαντένιο εργαλείο γεωτρήσεις 9-1/2 " PDC εργαλείο γεωτρήσεις πετρελαίου
1. Περιγραφές:
- Δεν ξέρω.Τα τρυπάνι PDC αποτελούνται από τέσσερα κύρια στοιχεία.- Δεν ξέρω.:
2. Προδιαγραφές bit PDC:
Τα πολυκρυσταλλικά διαμάντια συμπιέζονται με PDC bit στη βιομηχανία πετρελαίου και φυσικού αερίου. Τα PDC bits παίρνουν το όνομά τους από τα πολυκρυσταλλικά διαμάντια συμπιέζονται που χρησιμοποιούνται για τη δομή κοπής τους.Ένα τρυπάνι PDC είναι ένα τρυπάνι που είναι εξοπλισμένο με βιομηχανικά κοπτήρες διαμαντιών αντί για σκληροποιημένα μεταλλικά δόντια.
Ειδικότητα
|
|
Μέγεθος: | 9 1/2 ίντσες (241,3 mm) |
Τύπος σώματος τρυπανιού: | Σώμα από χάλυβα |
Ποσότητα λεπίδων: | 6 |
Σφουγγαρίσματα Ποσότητα: | 6 |
Σύνδεση API (σε): | 6-5/8" REG |
Διάστημα διαμέτρου (σε): | 2 |
ΕΠΙΧΡΗΜΑΤΙΚΑ ΠΑΡΑΜΕΤΡΑ
|
|
Βάρος στο bit (KN): | 22 -112 |
Περιοχή περιστροφών (RPM): | 80 DHM |
Δυνατότητα ροής (lps): | 29 - 38 LPM |
Δρόμος συντήρησης (KN): | 16-22 KN.M. |
3. Προφίλ του τρυπανιού PDC
Η σχεδίαση περιλαμβάνει τη μελέτη του υλικού του μαχαιριού.δομή κοπής, τύπου κοπτήρα PDC, γεωμετρία σώματος κομματιού και υδραυλικό σύστημα.
Τα τρυπάνι PDC χρησιμοποιούν δέρμα πετρώματος για το τρυπάνι και αποτελούνται από τέσσερα κύρια μέρη: κοπτήρες, δομή κοπής, λεπίδες και σώμα τρυπάνι.
- Δεν ξέρω.Τεχνουργήματα- ΕπενδύσειςΣυνήθως κυλινδρικό, με ένα λεπτό στρώμα συνθετικού διαμαντιού που τοποθετείται σε ένα υπόστρωμα καρβιδίου βολφραμίου.η ακεραιότητα του σχήματος του κοπτήρα είναι κρίσιμη για να εξασφαλιστεί ότι το κομμάτι λειτουργεί αξιόπιστα σύμφωνα με την σχεδιασμένη 3D γεωμετρική δομή κοπής.
- Δεν ξέρω.Δομή κοπής- ΕπενδύσειςΑν και φαινομενικά απλό, είναι συχνά το πιο περίπλοκο μέρος του σχεδιασμού του τρυπάνι PDC.Κάθε σειρά τοποθετείται κατά μήκος της κορυφής των λεπίδων, που προεξέχουν προς τα κάτω, υποστηρίζουν τη δομή κοπής και τη διατηρούν στη θέση τους ενώ συνδέουν αποτελεσματικά τη δομή κοπής με το τέλος της χορδής του τρυπανιού.Μεταξύ των λεπίδων είναι φλάουτες., τα οποία χρησιμεύουν ως κανάλια υγρού γεώτρησης για να απομακρύνουν τα κομματάκια γεώτρησης από την επιφάνεια του τρυπού κατά την γεώτρηση της τρύπας.
- Δεν ξέρω.Άλλες συσκευές- ΕπενδύσειςΟι μακρές και οι μικρές λεπίδες τοποθετούνται ζευγάρια και διαταράσσονται κατά μήκος της ακτίνιας κατεύθυνσης του τρυπανιού.Ο σχεδιασμός των λεπίδων και η διάταξή τους διαδραματίζουν κρίσιμο ρόλο στην απόδοση του κομμάτι.
- Δεν ξέρω.Σώμα- Δεν ξέρω.Η διεπαφή της τρυπίδας PDC είναι κατασκευασμένη από χάλυβα, μεταβαίνοντας σε καρβίδιο βολφραμίου στην εξωτερική επιφάνεια.
Τέσσερα.Τεχνουργήματα PDC για τρυπάνι
Τα κοπτήρες πολυκρυσταλλικού διαμαντινού συνθετικού (PDC) αποτελούν το κύριο σημείο επαφής για ένα τρυπάνι.
Οι κόφτες PDC εκτίθενται σε πολλή θέρμανση και ψύξη κάτω από το πηγάδι, ένα πολύ δύσκολο περιβάλλον.
Τα κοπτήρες PDC που έχουν χαμηλότερη θερμική υποβάθμιση και μεγαλύτερη θερμική σταθερότητα γενικά επιτυγχάνουν υψηλότερη ROP και αυξημένη αντοχή στην φθορά.
5. Σφουγγαρίστρες τρυπών PDC
Οι ακροφύσια PDC Drill bit βοηθούν στην απομάκρυνση της περιοχής κοπής και την ψύξη των κοπτών πολυκρυσταλλικού διαμαντινού σύνθετου (PDC).
Η αποτελεσματική τοποθέτηση αυτών των ακροβομβίδων μαζί με την γωνία που τοποθετούνται παίζουν κρίσιμο ρόλο στο πόσο αποτελεσματική είναι η απόδοση του τρυπανιού.
Τα κανάλια υγρών συμπληρώνουν επίσης την τοποθέτηση των ακροβοδίων για τη βελτίωση της απομάκρυνσης των κομματιών.
6. Σιδηρουργικά κομμάτια PDC
Το ατσάλινο σώμα του PDC Bit είναι το αντίθετο του σώματος μήτρας.Η αντοχή και η ευελιξία του χάλυβα δίνουν στα ατσάλινα σώματα υψηλή αντοχή σε χτυπήματα.
Τα ατσάλινα σώματα είναι σημαντικά ισχυρότερα από τα σώματα μήτρας.
Ένα ευεργετικό χαρακτηριστικό των ατσάλινων κομματιών είναι ότι μπορούν εύκολα να ξαναχτιστούν αρκετές φορές, επειδή τα φθαρμένα ή κατεστραμμένα κοπτήρια μπορούν να αντικατασταθούν αρκετά εύκολα.Αυτό αποτελεί ιδιαίτερο πλεονέκτημα για τους φορείς εκμετάλλευσης σε περιβάλλοντα γεωτρήσεων χαμηλού κόστους.
Τα πολυκρυσταλλικά διαμαντένια συμπαγή (PDC) τρυπάνι διαφέρουν από τους κώνους κυλίνδρων, διότι είναι ένα κομμάτι σώματα χωρίς κινούμενα μέρη.Έτσι το κομμάτι είναι σε θέση να λειτουργεί με υψηλότερες ταχύτητες περιστροφής πιο αποτελεσματικά σε ενοποιημένους σχηματισμούς.
