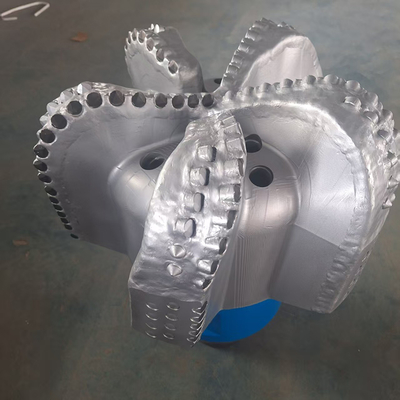

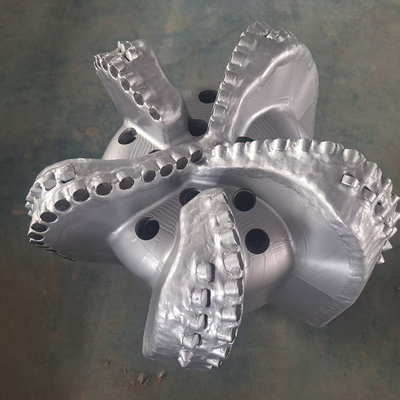

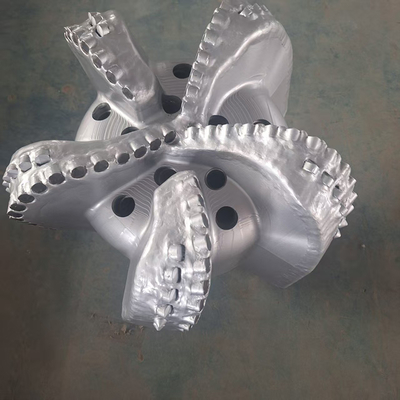

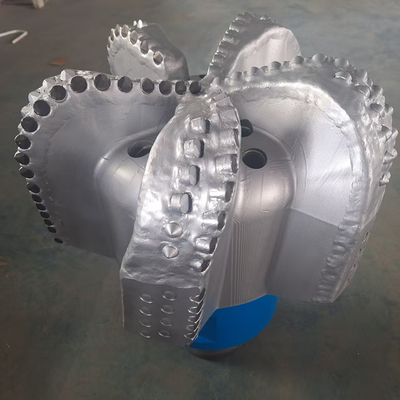

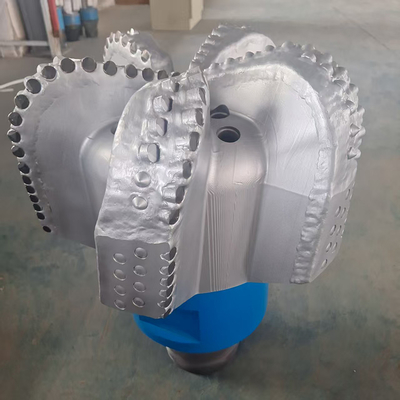

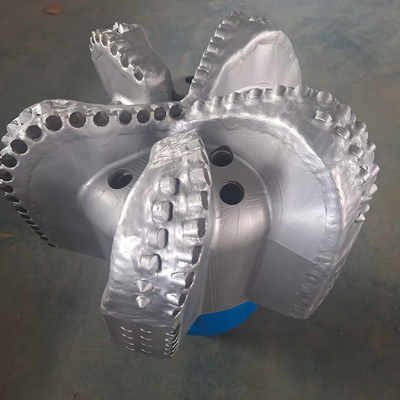

Διαμάντι 12-1/4 " PDC τρυπάνι Μικρό από κάτω τρύπα διαμάντι εργαλείο τρυπήματος

Διαμαντένιο τρυπάνι PDC 12-1/4" από Εργαλείο Διάτρησης Διαμαντιών Down Hole

1. Περιγραφές:

Το τρυπάνι PDC είναι ένα εργαλείο διάτρησης σταθερού κοπτήρα με πολυ-κρυσταλλικούς διαμαντένιους συμπαγείς κοπτήρες που χρησιμοποιούνται για διάτρηση βράχων σε πετρελαιοπηγές, ορυχεία, πηγάδια νερού ή αερίου.

Αυτό το εργαλείο διάτρησης κατασκευάζεται σύμφωνα με τις προδιαγραφές API και είναι πιστοποιημένο από την API. Οι κοπτήρες PDC είναι κατασκευασμένοι από συνθετικό διαμαντένιο υλικό,

το οποίο είναι το σκληρότερο γνωστό υλικό, καθιστώντας το εξαιρετικά ανθεκτικό στη φθορά. Σε σύγκριση με τα τρυπάνια τρικόνου, τα τρυπάνια PDC γενικά προσφέρουν υψηλότερη διάτρηση

αποτελεσματικότητα αλλά με υψηλότερο κόστος.

Τα τρυπάνια PDC χρησιμοποιούν πολλαπλούς διαμαντένιους κοπτήρες διατεταγμένους σε συγκεκριμένα μοτίβα για να κόψουν τον σχηματισμό βράχου. Αυτά τα τρυπάνια κατηγοριοποιούνται κυρίως

σε δύο τύπους: τρυπάνια PDC σώματος μήτρας και τρυπάνια PDC σώματος χάλυβα, σχεδιασμένα για διαφορετικές συνθήκες διάτρησης. Τα τρυπάνια PDC σώματος μήτρας είναι

συνήθως χρησιμοποιούνται σε πιο λειαντικούς σχηματισμούς, ενώ τα τρυπάνια PDC σώματος χάλυβα χρησιμοποιούνται συχνά σε μαλακότερους σχηματισμούς.

Σύμφωνα με τη Διεθνή Ένωση Εργολάβων Διάτρησης (IADC),  υπάρχουν πολλοί λόγοι που επηρεάζουν την απόδοση της λειτουργίας διάτρησης του τρυπανιού.

Έχουμε δώσει τον κύριο λόγο όπως παρακάτω:

• Υλικό σώματος
• Πυκνότητα κοπτήρα
• Μέγεθος ή τύπος κοπτήρα
• Προφίλ τρυπανιού

 Όλα τα τρυπάνια κατασκευάζονται σύμφωνα με το πρότυπο API που χρησιμοποιείται στη βιομηχανία διάτρησης.

Τα τρυπάνια PDC διατίθενται σε μεγέθη 3~22 ιντσών με 3~9 λεπίδες. Και διαφορετική ταξινόμηση κοπτήρα είναι προαιρετική ανάλογα με τον προϋπολογισμό σας.

2. Προδιαγραφές:

.5

3 . Προφίλ τρυπανιού PDC

4  . Κοπτήρες PDC τρυπανιού

Οι πολυ-κρυσταλλικοί διαμαντένιοι σύνθετοι (PDC) κοπτήρες είναι το κύριο σημείο επαφής για ένα τρυπάνι. Τα τρυπάνια PDC αφαιρούν τον βράχο κυρίως με διάτμηση.

Οι κοπτήρες PDC εκτίθενται σε μεγάλη θέρμανση και ψύξη κάτω από το πηγάδι, ένα πολύ δύσκολο περιβάλλον.

Οι κοπτήρες PDC που έχουν χαμηλότερη θερμική υποβάθμιση και μεγαλύτερη θερμική σταθερότητα γενικά επιτυγχάνουν υψηλότερο ROP και αυξημένη αντοχή στη φθορά. Έτσι, η βελτιστοποίηση του κοπτήρα είναι σημαντική.

5. Ακροφύσια τρυπανιού

Τα ακροφύσια τρυπανιού βοηθούν στον καθαρισμό της περιοχής κοπής και στην ψύξη των πολυ-κρυσταλλικών διαμαντένιων σύνθετων (PDC) κοπτήρων.

Η αποτελεσματική τοποθέτηση αυτών των ακροφυσίων μαζί με τη γωνία που έχουν ρυθμιστεί παίζει κρίσιμο ρόλο στο πόσο αποτελεσματικά αποδίδει το τρυπάνι.

Τα κανάλια υγρών συμπληρώνουν επίσης την τοποθέτηση των ακροφυσίων για τη βελτίωση του καθαρισμού των κομματιών.

6. Τρυπάνια PDC σώματος χάλυβα

Το σώμα χάλυβα είναι το αντίθετο του σώματος μήτρας. Μπορεί να αντέξει υψηλά φορτία κρούσης, αλλά είναι μαλακότερο και στερείται προστατευτικών χαρακτηριστικών. Η αντοχή και η ελατότητα του χάλυβα δίνουν στα σώματα χάλυβα υψηλή αντοχή στην κρούση.

Τα σώματα χάλυβα είναι σημαντικά ισχυρότερα από τα σώματα μήτρας.

Ένα ευεργετικό χαρακτηριστικό των τρυπανιών χάλυβα είναι ότι μπορούν εύκολα να ξαναχτιστούν πολλές φορές επειδή οι φθαρμένοι ή κατεστραμμένοι κοπτήρες μπορούν να αντικατασταθούν αρκετά εύκολα. Αυτό είναι ένα ιδιαίτερο πλεονέκτημα για τους χειριστές σε περιβάλλοντα διάτρησης χαμηλού κόστους.

Τα πολυ-κρυσταλλικά διαμαντένια συμπαγή (PDC) τρυπάνια διαφέρουν από τους κώνους κυλίνδρων στο ότι είναι σώματα ενός τεμαχίου χωρίς κινούμενα μέρη. Οι σταθεροί κοπτήρες τεμαχίζουν τον βράχο, έτσι το τρυπάνι είναι σε θέση να λειτουργεί με υψηλότερες ταχύτητες περιστροφής πιο αποτελεσματικά σε ενοποιημένους σχηματισμούς.
