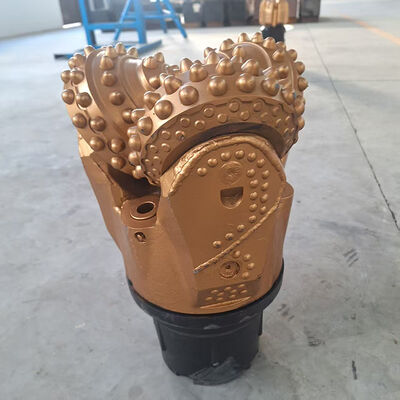

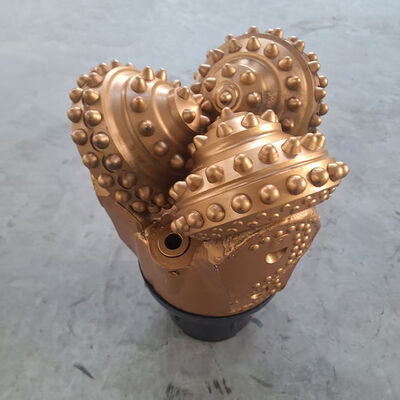

Πετρέλαιο εξόρυξης νερού πετρελαίου βράχου 9-7/8" (250 mm) Τρίκωνο τρυπάνι
Λεπτομέρειες
| Τύπος | Tricone κομμάτι τρυπανιών | Χρήση | πετρέλαιο, φυσικό αέριο, μίνι, γεώτρηση, νερό |
|---|---|---|---|
| Υλικό | Diamond, Alloy Steel, Carbide βολφραμίου | Τύπος μηχανής | Εργαλείο διάτρησης |
| Τύπος επεξεργασίας | Σφυρηλάτηση, χύτευση | Εφαρμογή | Βράχο πετρελαίου, εξόρυξης, φυσικού αερίου |
| Πλεονέκτημα | Υψηλή απόδοση, υψηλή αντοχή | Χρήση | πετρέλαιο, μεταλλευτικό, φυσικό αέριο |
| Δόντι | Κομμάτι τρυπανιών καρβιδίου βολφραμίου | Τύπος ρουλεμάν | Σφραγισμένο φέρον κομμάτι κυλίνδρων |
| Επισημαίνω | 9-7/8 ιντσών τρικονικό τρυπάνι,πετρελαϊκό τρυπάνι εξόρυξης νερού,Βρύση βράχου 250 mm |
||
Περιγραφή προϊόντων

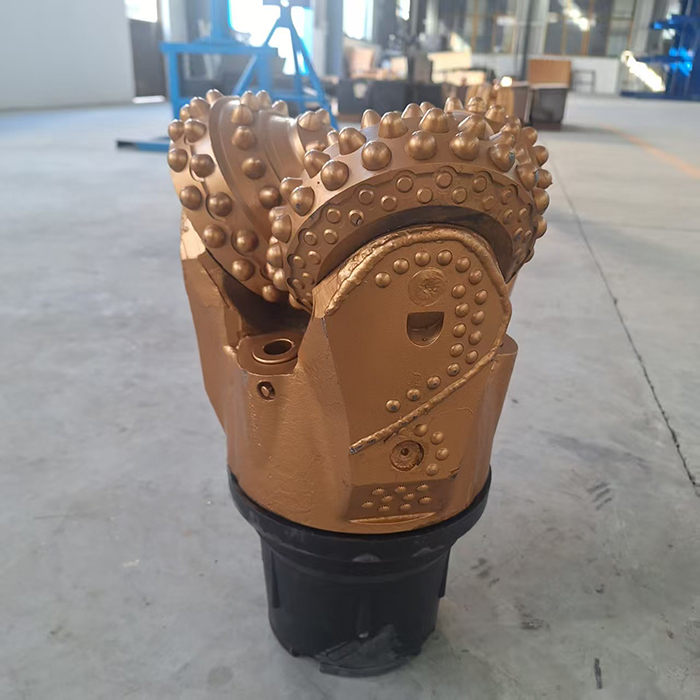

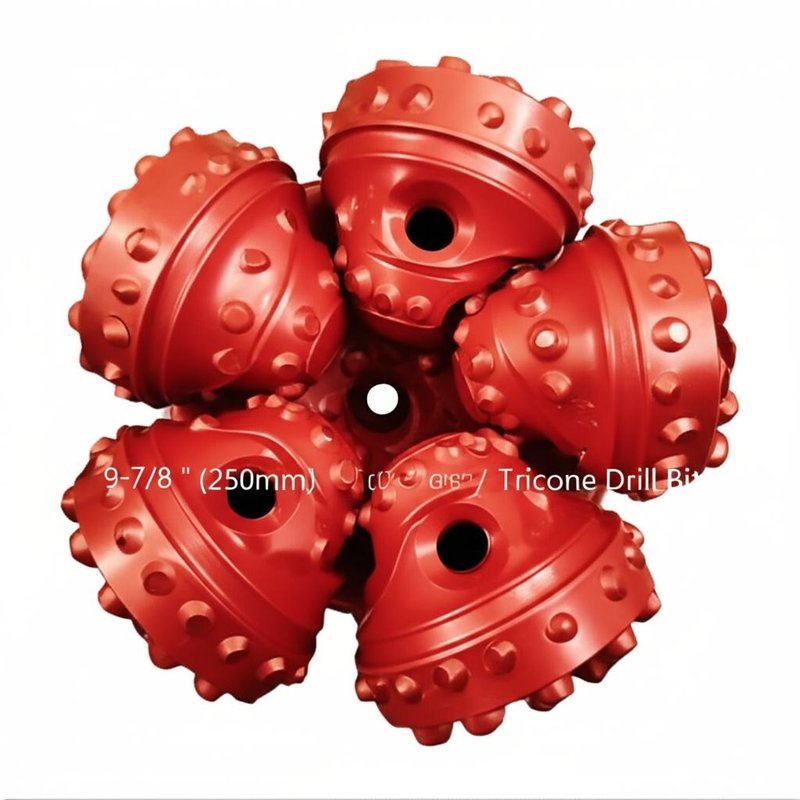

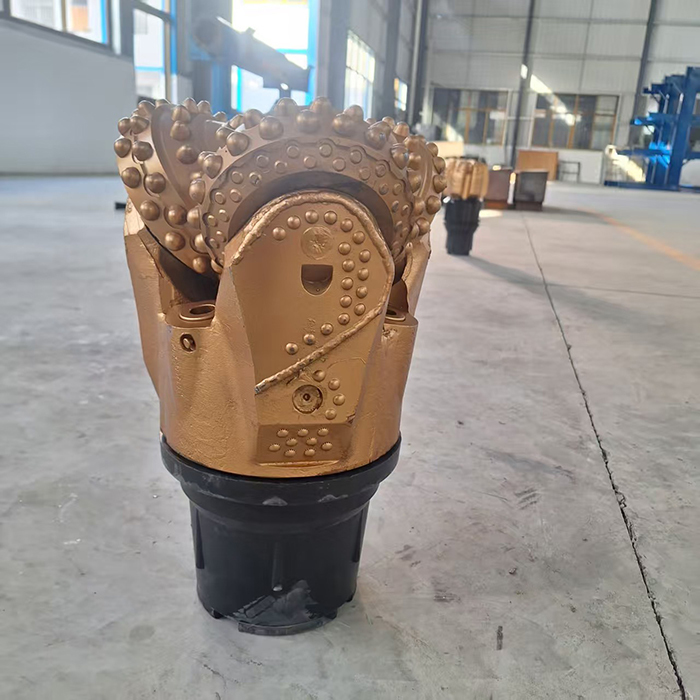

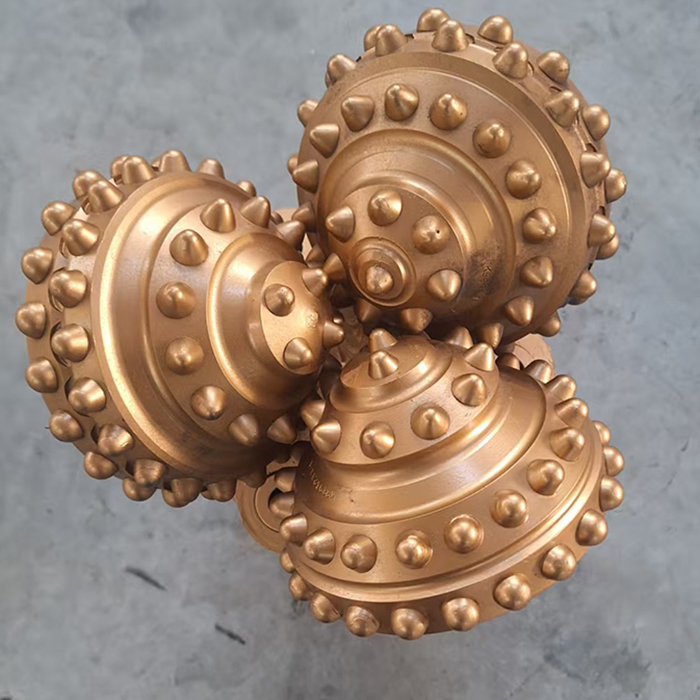

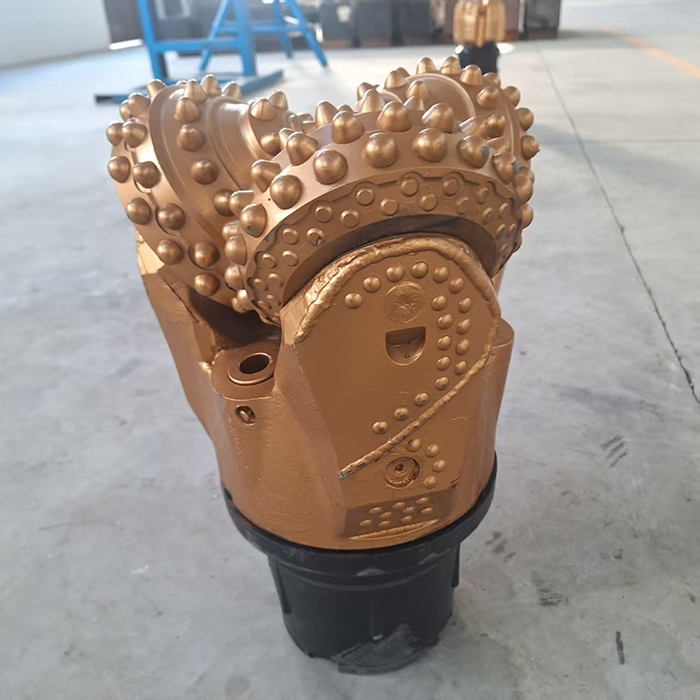

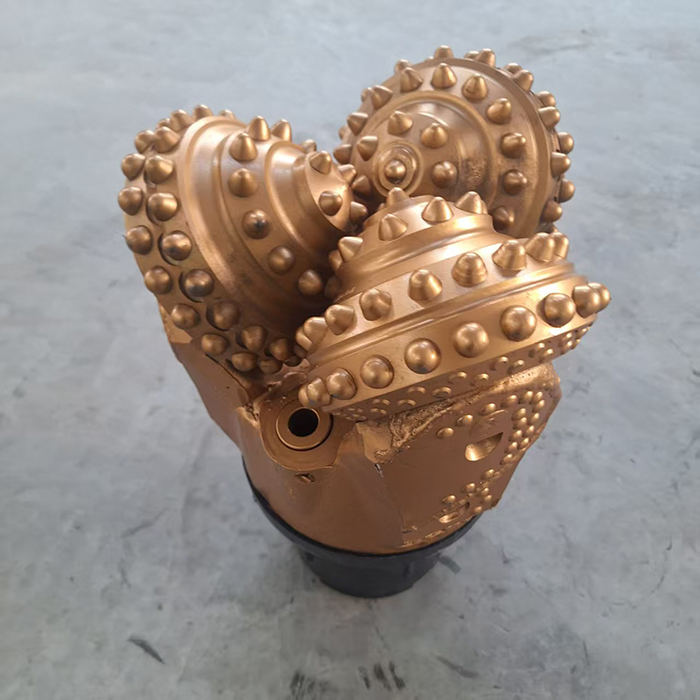

Μύτη Τρυπανιού Τρικωνικής για Εξόρυξη Πετρελαίου, Νερού και Ορυκτών 9-7/8 " (250mm)
1. Περιγραφές
Μια τρικωνική μύτη είναι ένα εργαλείο γεώτρησης πετρωμάτων εξοπλισμένο με ένθετα από καρβίδιο του βολφραμίου, σχεδιασμένο για χρήση σε γεωτρήσεις πετρελαίου, νερού ή αερίου. Κατασκευασμένο σύμφωνα με τις προδιαγραφές API, αυτό το εργαλείο είναι ένα πιστοποιημένο προϊόν API.
Το καρβίδιο του βολφραμίου είναι ένα εξαιρετικά σκληρό υλικό, δεύτερο μόνο μετά το διαμάντι σε σκληρότητα. Σε σύγκριση με τις διαμαντένιες μύτες τρυπανιού, οι μύτες από καρβίδιο του βολφραμίου προσφέρουν μια πιο οικονομικά αποδοτική λύση.
Σύμφωνα με τα πρότυπα API, μια τρικωνική μύτη αναφέρεται επίσης ως μύτη με κυλινδρικούς κώνους. Διαθέτει δόντια από καρβίδιο του βολφραμίου για να κόβει σχηματισμούς πετρωμάτων και κατηγοριοποιείται σε δύο τύπους:
- Μύτες με Κομμένα Δόντια TC: Προσαρμοσμένες για σχηματισμούς μαλακών έως πολύ μαλακών πετρωμάτων.
- Μύτες με Ένθετα TCI: Σχεδιασμένες για σχηματισμούς μέτρια σκληρών έως σκληρών πετρωμάτων.
Αυτό το εργαλείο γεώτρησης χρησιμοποιείται ευρέως σε εξορυκτικές εργασίες (συμπεριλαμβανομένων ορυχείων άνθρακα, χαλκού και σπάνιων μετάλλων), γεωτρήσεις νερού, γεωτρήσεις πετρελαίου/αερίου και γεωλογικές έρευνες.
2. Προδιαγραφές
| ΠΡΟΔΙΑΓΡΑΦΕΣ ΜΥΤΗΣ | |
| Διάμετρος: | 9-7/8 " "(250.0mm) |
| Τύπος Σώματος : | Σώμα από Ατσάλι |
| Τύπος Δοντιού: | Δόντι TCI |
| Ρουλεμάν : | Σφραγισμένο Ρουλεμάν |
| Σπείρωμα API Σύνδεση API: | 6-5/8 API REG |
| ΚΩΔΙΚΑΣ IACD : | 537 |
| ΠΑΡΑΜΕΤΡΟΙ ΛΕΙΤΟΥΡΓΙΑΣ | |
| Βάρος (Kg): | 62 KGS |
| Εύρος Στροφών (περιστροφικό): | 130-40 |
| Βάρος στη Μύτη (kN): | 156- 327 kN |
| Ροπή Σύσφιξης (KN): | 9.5- 12.2 KN |
3. Προφίλ και Σύνθεση Τρικωνικής Μύτης
4. Τύποι Ρουλεμάν
Υπάρχουν κυρίως τρεις τύποι σχεδιασμών ρουλεμάν που χρησιμοποιούνται σε τρικωνικές μύτες γεώτρησης:
- ΣΤΑΝΤΑΡΤ ΑΝΟΙΧΤΟ ΡΟΥΛΕΜΑΝ ΚΩΝΟΥ:Σε αυτές τις μύτες οι κώνοι περιστρέφονται ελεύθερα. Αυτός ο τύπος μύτης έχει μια μπροστινή σειρά ρουλεμάν σφαιρών και μια πίσω σειρά ρουλεμάν κυλίνδρων.
- ΣΦΡΑΓΙΣΜΕΝΕΣ ΜΥΤΕΣ ΜΕ ΡΟΥΛΕΜΑΝΑυτές οι μύτες έχουν στεγανοποίηση O-Ring με δεξαμενή γράσου για ψύξη των ρουλεμάν. Οι στεγανοποιήσεις λειτουργούν ως φράγμα κατά της λάσπης και των θραυσμάτων για την προστασία των ρουλεμάν.
- ΜΥΤΕΣ ΜΕ ΡΟΥΛΕΜΑΝ ΤΡΙΒΗΣΑυτές οι μύτες ψύχονται αυστηρά με λάδι/γράσο με ρουλεμάν μύτης, στεγανοποίηση O-Ring και αυλάκι για μέγιστη απόδοση.
5. Ερώτηση
Σε τι πρέπει να δώσουμε προσοχή κατά την επιλογή της τρικωνικής μύτης τρυπανιού;
- Διαβατήριο κωδικού IADC
- Επιλογές TCI & Ατσάλινου Δοντιού
- Πρόσθετα ένθετα από καρβίδιο του βολφραμίου στις σειρές της φτέρνας
- Επίστρωση καρβιδίου του βολφραμίου στα σώματα των κώνων
- Ένθετα από καρβίδιο του βολφραμίου επικαλυμμένα με διαμάντι στην περιφέρεια των κώνων
- Ένθετα από καρβίδιο του βολφραμίου στην ουρά των ποδιών
- Πρόσθετο κεντρικό ακροφύσιο για τον καθαρισμό των κώνων
Το χαρακτηριστικό των τρικωνικών είναι ότι έρχονται με το δικό τους διαβατήριο ως εξής:
- Οι προδιαγραφές των κώνων
- Η σφραγίδα ποιότητας υπογεγραμμένη από το άτομο που κατασκεύασε και έλεγξε τη μύτη
- Οι προτεινόμενες παράμετροι γεώτρησης για να επιτευχθεί η καλύτερη απόδοση από τη μύτη:
- Βάρος μύτης
- Ταχύτητα περιστροφής
- Όγκος έκπλυσης
6. Τι τύπο τρικωνικής πρέπει να επιλέξετε;
Εξαρτάται από τη γεωλογία στην οποία γεωτράτε και τις διαμέτρους της γεώτρησης που κάνετε. Η Διεθνής Ένωση Εργολάβων Γεωτρήσεων (IADC) έχει αναπτύξει ένα εύχρηστο σύστημα βημάτων για την επιλογή της σωστής τρικωνικής για τη γεωλογία σας με πρόσθετα χαρακτηριστικά όπως προστασία μύτης για μεγαλύτερη διάρκεια ζωής παραγωγής και ούτω καθεξής.
| Πώς η API έχει ταξινομήσει τον ΚΩΔΙΚΑ IADC της Τρικωνικής Μύτης Τρυπανιού; |
| Κωδικοί I ADC - Ψηφία Τα τρία πρώτα ψηφία ταξινομούν τη μύτη σύμφωνα με τον σχηματισμό για τον οποίο έχει σχεδιαστεί και τον τύπο ρουλεμάν/στεγανοποίησης που χρησιμοποιείται. |
|
Πρώτο Ψηφίο 1, 2 και 3 υποδηλώνουν ΜΥΤΕΣ ΑΤΣΑΛΙΝΟΥ ΔΟΝΤΙΟΥ με 1 για μαλακούς, 2 για μέτριους και 3 για σκληρούς σχηματισμούς. |
| 4, 5, 6, 7 και 8 υποδηλώνουν ΜΥΤΕΣ ΚΑΡΒΙΔΙΟΥ ΒΟΛΦΡΑΜΙΟΥ ΓΙΑ ΔΙΑΦΟΡΕΤΙΚΕΣ ΣΚΛΗΡΟΤΗΤΕΣ ΣΧΗΜΑΤΙΣΜΩΝ με 4 να είναι ο πιο μαλακός και 8 ο πιο σκληρός. |
|
Δεύτερο Ψηφίο 1, 2, 3 και 4 είναι περαιτέρω ανάλυση του σχηματισμού με 1 να είναι ο πιο μαλακός και 4 ο πιο σκληρός. |
|
Τρίτο Ψηφίο Αυτό το ψηφίο θα ταξινομήσει τη μύτη σύμφωνα με τον τύπο ρουλεμάν/στεγανοποίησης ως εξής: |
| Στάνταρτ ανοιχτό ρουλεμάν κώνου Στάνταρτ ανοιχτό ρουλεμάν κώνου, |
|
ψυχόμενο με αέρα Στάνταρτ ανοιχτό ρουλεμάν κώνου με προστασία περιφέρειας που ορίζεται ως ένθετα καρβιδίου στη φτέρνα του κώνου Σφραγισμένο ρουλεμάν μύτη με ρουλεμάν Σφραγισμένο ρουλεμάν μύτης με προστασία περιφέρειας Σφραγισμένο ρουλεμάν τριβής Σφραγισμένο ρουλεμάν τριβής μύτη με προστασία περιφέρειας. |
|
Τέταρτο Ψηφίο Οι ακόλουθοι κωδικοί γραμμάτων χρησιμοποιούνται στην τέταρτη θέση ψηφίου για να υποδείξουν πρόσθετα χαρακτηριστικά: A. Εφαρμογή Αέρα R. Ενισχυμένες Συγκολλήσεις C. Κεντρικό Jet S. Στάνταρτ Ατσάλινο Δόντι D. Έλεγχος Απόκλισης X. Ένθετο Σμίλης E. Εκτεταμένο Jet Y. Κωνικό Ένθετο G. Επιπλέον Προστασία Περιφέρειας Z. Άλλο Σχήμα Ένθετου J. Εκτροπή Jet |
