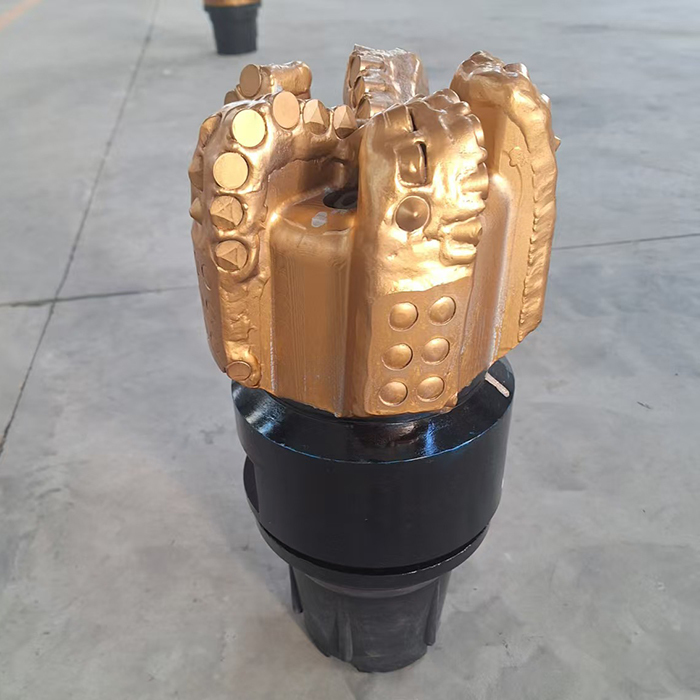

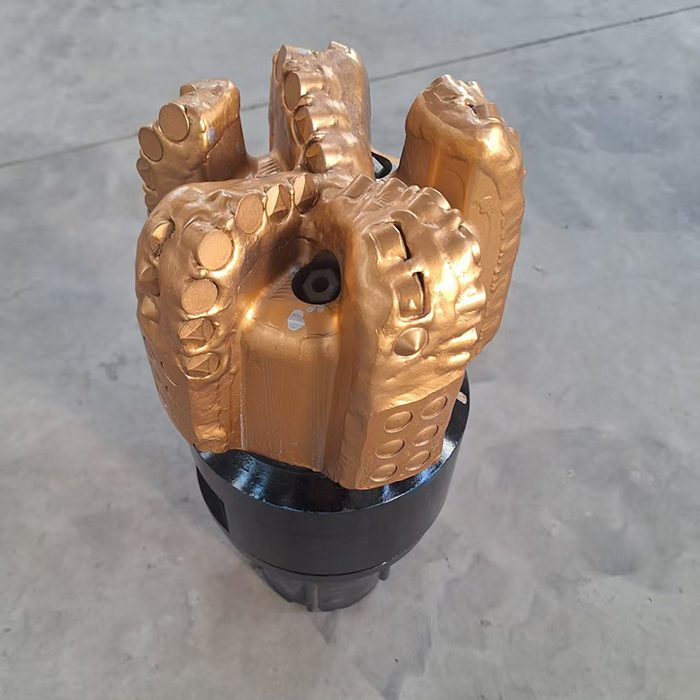

Εργαλείο διάτρησης με διαμάντι υψηλότερης απόδοσης 8-1/4" PDC Drill Bit

Διαμαντένιο τρυπάνι PDC 12-1/4" από Εργαλείο Διάτρησης Διαμαντιών Down Hole

1. Περιγραφές:

‌
Ένα τρυπάνι PDC (Polycrystalline Diamond Compact) είναι ένα εργαλείο διάτρησης σταθερού κοπτήρα που διαθέτει συνθετικούς διαμαντένιους κόφτες, σχεδιασμένο για διάτρηση βράχων σε πετρελαιοπηγές, πηγές φυσικού αερίου, νερού ή ορυχείων. Κατασκευασμένο σύμφωνα με τις προδιαγραφές API, αυτό το εργαλείο είναι πιστοποιημένο από την API, εξασφαλίζοντας τη συμμόρφωση με τα βιομηχανικά πρότυπα.

‌Πλεονεκτήματα Υλικού‌
Οι κόφτες PDC αποτελούνται από συνθετικό διαμάντι, το σκληρότερο γνωστό υλικό, το οποίο παρέχει εξαιρετική αντοχή στη φθορά και ανθεκτικότητα. Σε σύγκριση με τα τρυπάνια τριών κώνων, τα τρυπάνια PDC προσφέρουν συνήθως υψηλότερη απόδοση διάτρησης, αλλά με υψηλότερο κόστος.

‌Σχεδιασμός και Λειτουργικότητα‌
Τα τρυπάνια PDC χρησιμοποιούν πολλαπλούς διαμαντένιους κόφτες διατεταγμένους σε βελτιστοποιημένα μοτίβα για να κόψουν τους σχηματισμούς βράχων. Κατηγοποιούνται κυρίως σε δύο τύπους:

• ‌Τρυπάνια PDC Matrix Body‌: Ιδανικά για λειαντικούς σχηματισμούς λόγω του ανθεκτικού στη φθορά υλικού μήτρας τους.
• ‌Τρυπάνια PDC Steel Body‌: Κατάλληλα για μαλακότερους σχηματισμούς, προσφέροντας οικονομικά αποδοτική απόδοση.
•


2. Προδιαγραφές τρυπανιού PDC:

3. Προφίλ τρυπανιού PDC

4 . Κόφτες PDC τρυπανιού

Οι κόφτες Polycrystalline Diamond Composite (PDC) είναι το κύριο σημείο επαφής για ένα τρυπάνι. Τα τρυπάνια PDC αφαιρούν τον βράχο κυρίως με διάτμηση.

Οι κόφτες PDC εκτίθενται σε μεγάλη θέρμανση και ψύξη κάτω από την πηγή, ένα πολύ δύσκολο περιβάλλον.

Οι κόφτες PDC που έχουν χαμηλότερη θερμική υποβάθμιση και μεγαλύτερη θερμική σταθερότητα επιτυγχάνουν γενικά υψηλότερο ROP και αυξημένη αντοχή στη φθορά. Επομένως, η βελτιστοποίηση του κόφτη είναι σημαντική.

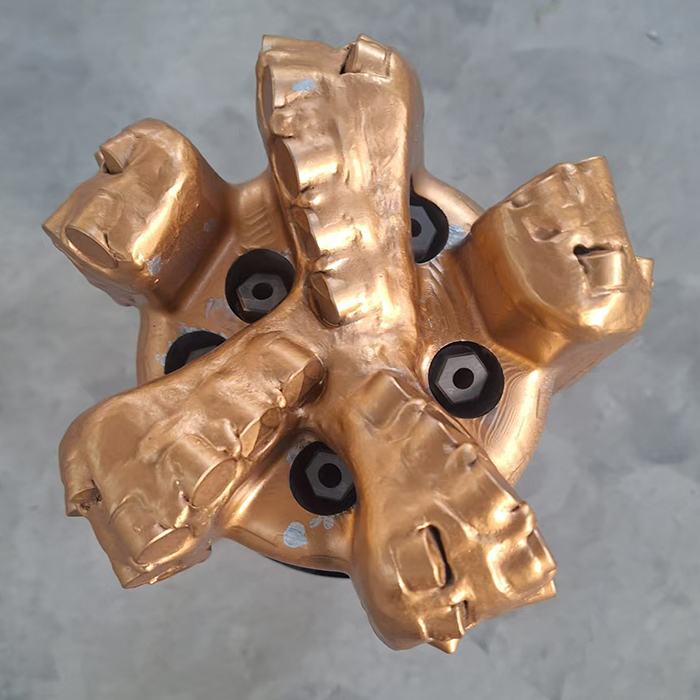

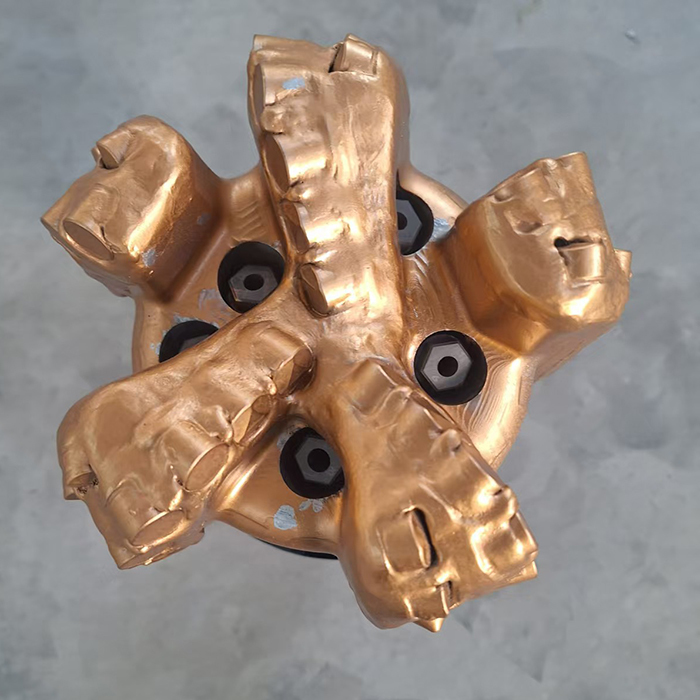

5. Ακροφύσια τρυπανιού

Τα ακροφύσια τρυπανιού βοηθούν στον καθαρισμό της περιοχής κοπής και στην ψύξη των κοπτών Polycrystalline Diamond Composite (PDC).

Η αποτελεσματική τοποθέτηση αυτών των ακροφυσίων μαζί με τη γωνία που έχουν ρυθμιστεί παίζει κρίσιμο ρόλο για το πόσο αποτελεσματικά αποδίδει το τρυπάνι.

Τα κανάλια υγρών συμπληρώνουν επίσης την τοποθέτηση των ακροφυσίων για τη βελτίωση του καθαρισμού των κομματιών.

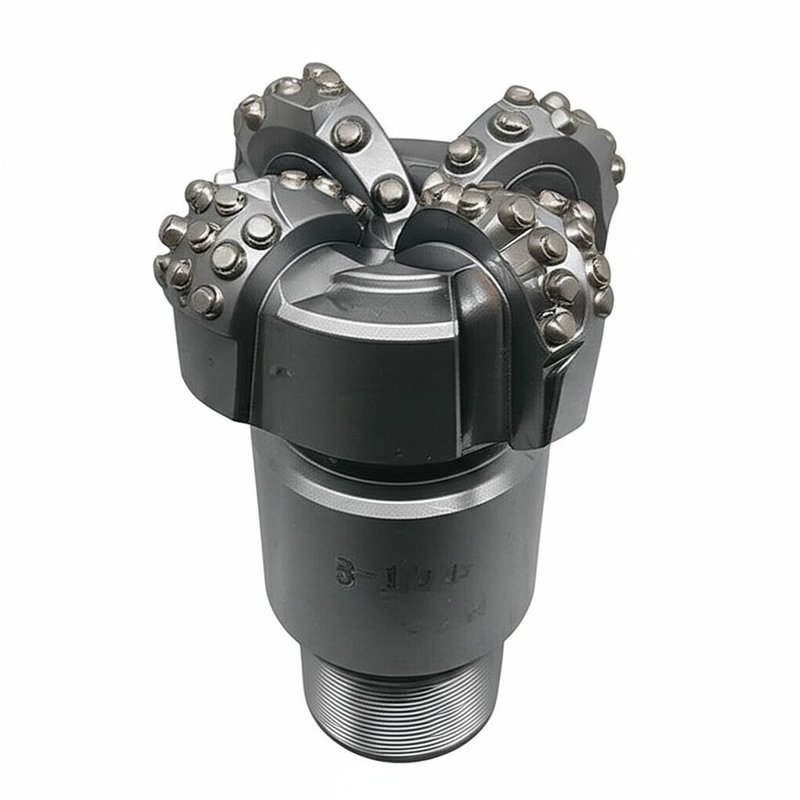

6. Τρυπάνια Steel Body PDC

Το Steel body είναι το αντίθετο του matrix body. Μπορεί να αντέξει υψηλά φορτία κρούσης, αλλά είναι μαλακότερο και στερείται προστατευτικών χαρακτηριστικών. Η αντοχή και η ελατότητα του χάλυβα δίνουν στα σώματα χάλυβα-τρυπανιού υψηλή αντοχή στην κρούση.

Τα σώματα χάλυβα είναι σημαντικά ισχυρότερα από τα σώματα μήτρας.

Ένα ευεργετικό χαρακτηριστικό των τρυπανιών χάλυβα είναι ότι μπορούν εύκολα να ξαναχτιστούν πολλές φορές, επειδή οι φθαρμένοι ή κατεστραμμένοι κόφτες μπορούν να αντικατασταθούν αρκετά εύκολα. Αυτό είναι ένα ιδιαίτερο πλεονέκτημα για τους χειριστές σε περιβάλλοντα διάτρησης χαμηλού κόστους.

Τα τρυπάνια Polycrystalline diamond compact (PDC) διαφέρουν από τους κώνους κυλίνδρων στο ότι είναι σώματα ενός τεμαχίου χωρίς κινούμενα μέρη. Οι σταθεροί κόφτες τεμαχίζουν τον βράχο, έτσι το τρυπάνι είναι σε θέση να λειτουργεί με υψηλότερες ταχύτητες περιστροφής πιο αποτελεσματικά σε ενοποιημένους σχηματισμούς.
