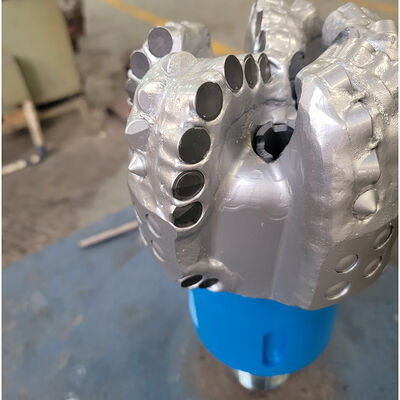

API Rock 6-1/2 Inch Diamond PDC Drill Bit Of Oil Drilling Well

API Rock 6-1/2 Inch Diamond PDC Drill Bit Of Oil Drilling Well

1. Περιγραφές:

Η επιλογή του σωστού τρυπανιού πολυ-κρυσταλλικού διαμαντιού (PDC) είναι ζωτικής σημασίας για αποτελεσματικές εργασίες γεώτρησης πετρελαίου. Τρεις βασικοί παράγοντες καθορίζουν την απόδοση ενός τρυπανιού: η πυκνότητα και το μέγεθος των κοπτικών δοντιών, το σχήμα του προφίλ του τρυπανιού και ο τύπος της λεπίδας.

Η πυκνότητα των κοπτικών δοντιών εξισορροπεί άμεσα την αποδοτικότητα γεώτρησης και την ανθεκτικότητα του τρυπανιού. Τα δόντια υψηλής πυκνότητας κατανέμουν την πίεση κοπής ομοιόμορφα, μειώνοντας τη φθορά και παρατείνοντας τη διάρκεια ζωής του τρυπανιού, ιδανικά για σκληρούς ή λειαντικούς σχηματισμούς. Ωστόσο, αυξάνει τη ροπή γεώτρησης, δυνητικά επιβραδύνοντας τη διείσδυση σε μαλακούς σχηματισμούς και αυξάνοντας το κόστος κατασκευής. Αντίθετα, τα δόντια χαμηλής πυκνότητας επιτρέπουν ταχύτερη διάσπαση πετρωμάτων σε μαλακούς σχηματισμούς, αλλά φθείρονται γρήγορα σε σκληρές στρώσεις, αυξάνοντας τη συχνότητα αντικατάστασης.

2. Προδιαγραφές:

Τα τρυπάνια PDC όπως το S616 ή το M616 προδιαγράφονται με σώμα από χάλυβα ή μήτρα 6 λεπίδων και κύριο κόφτη 16mm. Ο κωδικός IADC υποδεικνύει εάν το τρυπάνι είναι κατάλληλο για σκληρούς, μαλακούς ή συγκεκριμένους σχηματισμούς προφίλ, παρέχοντας επιπλέον πληροφορίες. Έτσι, ο IADC 323 έχει διαφορετική σημασία για το τρυπάνι PDC.

3. Προφίλ Τρυπανιού PDC

4. Κοπτικά PDC Τρυπανιού

Στην καρδιά ενός τρυπανιού βρίσκονται τα κοπτικά πολυ-κρυσταλλικού διαμαντιού (PDC), τα οποία έρχονται σε άμεση επαφή με το πέτρωμα, χρησιμοποιώντας κυρίως δράση διάτμησης για την αφαίρεση. Στο απαιτητικό περιβάλλον ενός φρεατίου, τα κοπτικά PDC υφίστανται συχνούς κύκλους θέρμανσης και ψύξης, οι οποίοι παρουσιάζουν σημαντικές προκλήσεις.

Τα κοπτικά PDC με βελτιωμένη θερμική σταθερότητα και μειωμένη θερμική αποδόμηση τείνουν να αποδίδουν καλύτερα, οδηγώντας σε υψηλότερους ρυθμούς διείσδυσης (ROP) και βελτιωμένη αντοχή στη φθορά. Η βελτιστοποίηση αυτών των κοπτικών είναι επομένως κρίσιμη για τη μεγιστοποίηση της αποδοτικότητας.

5. Ακροφύσια Τρυπανιού PDC

Τα ακροφύσια του τρυπανιού PDC βοηθούν στον καθαρισμό της περιοχής κοπής και στην ψύξη των κοπτικών πολυ-κρυσταλλικού διαμαντιού (PDC).

Η αποτελεσματική τοποθέτηση αυτών των ακροφυσίων μαζί με τη γωνία στην οποία είναι ρυθμισμένα παίζει κρίσιμο ρόλο στην αποδοτικότητα του τρυπανιού.

Τα κανάλια ρευστού συμπληρώνουν επίσης την τοποθέτηση των ακροφυσίων για τη βελτίωση του καθαρισμού των κομματιών.

6. Τρυπάνια PDC με Χαλύβδινο Σώμα

Το χαλύβδινο σώμα ενός τρυπανιού PDC είναι το αντίθετο του σώματος μήτρας. Μπορεί να αντέχει σε υψηλά φορτία κρούσης, αλλά είναι πιο μαλακό και στερείται προστατευτικών χαρακτηριστικών. Η αντοχή και η ολκιμότητα του χάλυβα προσδίδουν στα χαλύβδινα σώματα τρυπανιών υψηλή αντοχή σε κρούση.

Τα χαλύβδινα σώματα είναι σημαντικά ισχυρότερα από τα σώματα μήτρας.

Ένα επωφελές χαρακτηριστικό των χαλύβδινων τρυπανιών είναι ότι μπορούν εύκολα να επισκευαστούν πολλές φορές, επειδή τα φθαρμένα ή κατεστραμμένα κοπτικά μπορούν να αντικατασταθούν σχετικά εύκολα. Αυτό αποτελεί ιδιαίτερο πλεονέκτημα για τους χειριστές σε περιβάλλοντα γεώτρησης χαμηλού κόστους.

Χωρητικότητα Υλικού & Ακόλουθο Πρότυπο

Το χαλύβδινο υλικό του τρυπανιού PDC είναι κράμα δομικού χάλυβα AISI 4145H.

‌Κράμα δομικού χάλυβα AISI 4145H‌: Πρόκειται για χάλυβα που χρησιμοποιείται ειδικά για εργαλεία γεώτρησης πετρελαίου, ειδικά για την κατασκευή σωλήνων γεώτρησης βαρέως τύπου. Ο χάλυβας AISI 4145H έχει καλή αντοχή στη φθορά και σκληρότητα, μπορεί να αντέξει σε περιβάλλοντα υψηλής πίεσης και υψηλής θερμοκρασίας και είναι κατάλληλος για εργασίες γεώτρησης σε βαθιά και εξαιρετικά βαθιά φρεάτια‌45.

Σύνθεση Υλικού :
