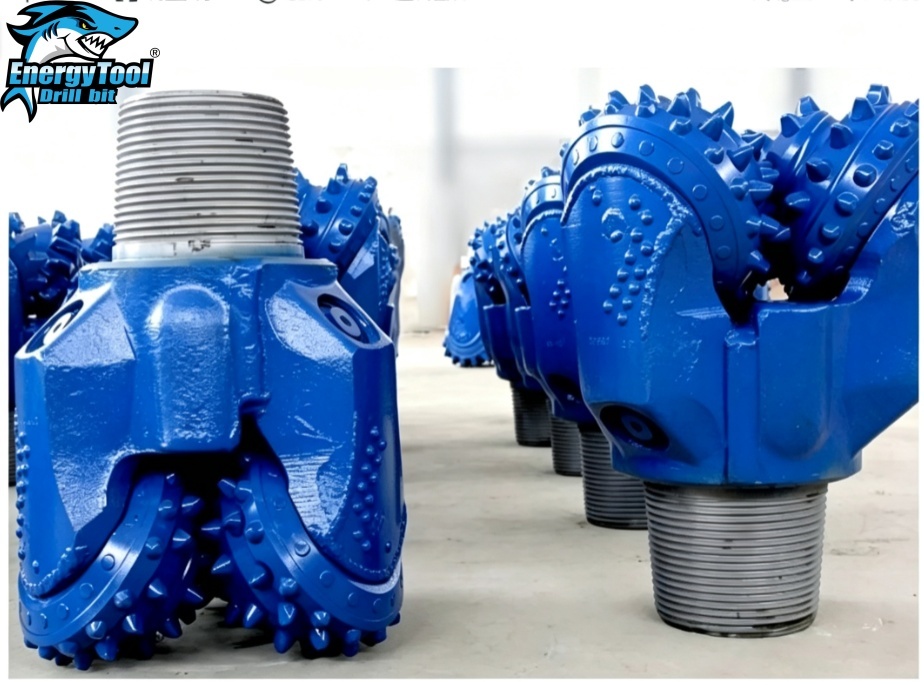

10 5/8 " IADC 537 TCI Tricone Drill Μικρό εργαλείο γεωτρίας βράχου

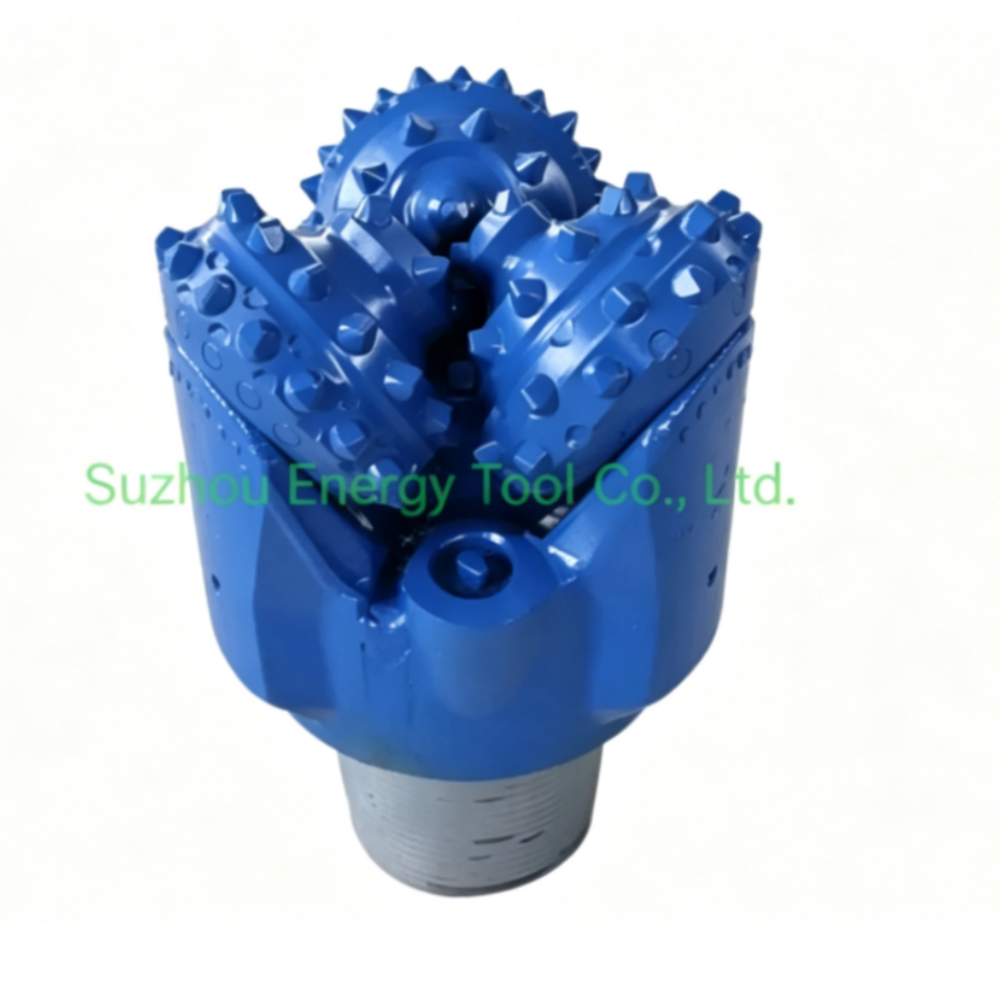

Τρυπάνι Κωνικού Τροχού 10-5/8 ιντσών TCI Tricone Bit IADC 537 με API Pin 6-5/8"

Περιγραφή

Ένα τρυπάνι τρικωνικού τροχού παίζει ζωτικό ρόλο στις εργασίες γεώτρησης ως μέρος της κάτω συναρμολόγησης του πυθμένα. Αυτό το μηχανικό τρυπάνι βασίζεται στην περιστροφή και την μηχανική τριβή που παράγεται από τα δόντια του για την εξάλειψη της επιφάνειας του βράχου κατά τη διάρκεια της γεώτρησης. Ο κύριος στόχος του είναι να αξιοποιήσει την ισχύ που παράγεται από την περιστρεφόμενη στήλη γεώτρησης και την παροχή λάσπης, χρησιμοποιώντας αποτελεσματικά αυτή τη δύναμη για να διευκολύνει τη διαδικασία της εμβάθυνσης του πηγαδιού.

Προδιαγραφές :

Πώς να γνωρίζετε την ποιότητα ενός τρικωνικού τρυπανιού;

• Διαβατήριο κωδικού IADC τρικωνικού τρυπανιού

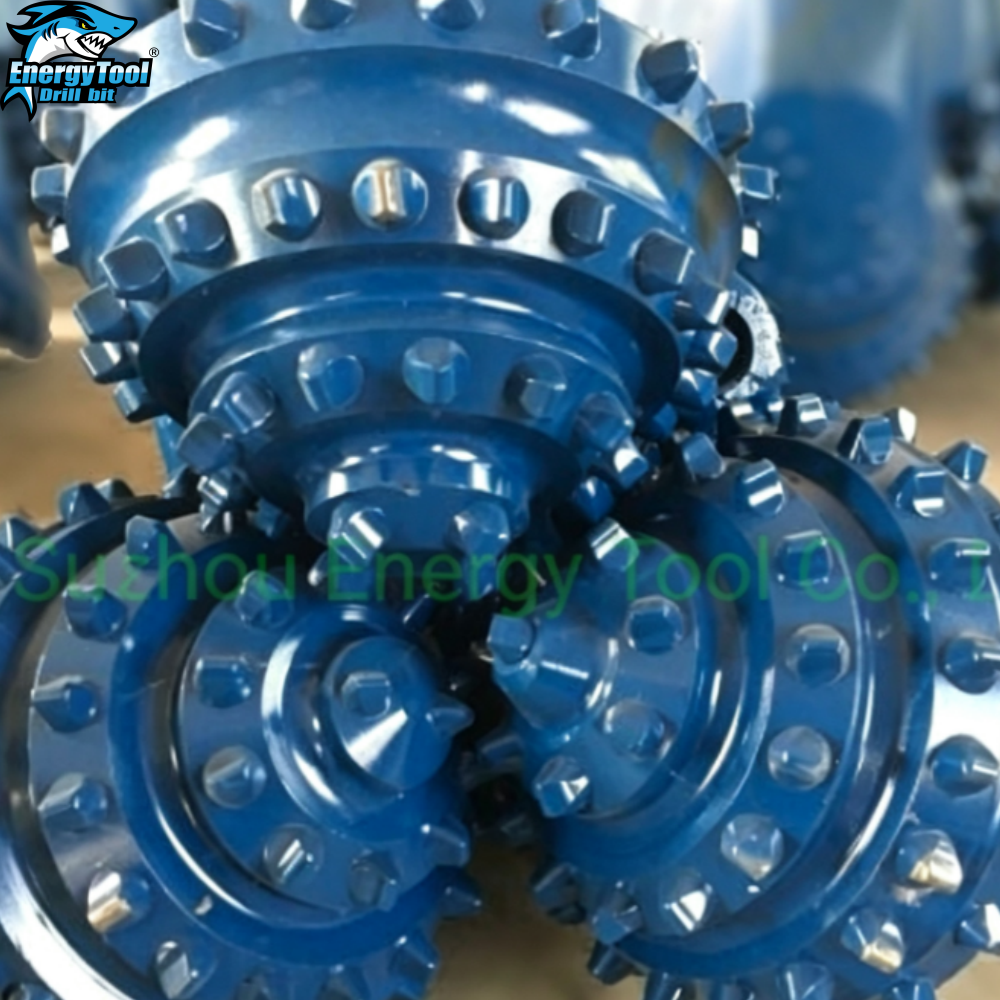

• Επιλογές τρικωνικού τρυπανιού TCI & ατσάλινων δοντιών
• Πρόσθετα ένθετα καρβιδίου βολφραμίου σε σειρές φτέρνας τρικωνικού τρυπανιού
• Επίστρωση καρβιδίου βολφραμίου σε σώματα κώνων τρικωνικού τρυπανιού
• Ένθετα καρβιδίου βολφραμίου με επίστρωση διαμαντιού στα άκρα των κώνων τρικωνικού τρυπανιού
• Ένθετα καρβιδίου βολφραμίου στην ουρά των ποδιών τρικωνικού τρυπανιού
• Πρόσθετο κεντρικό ακροφύσιο για καθαρισμό κώνων τρικωνικού τρυπανιού

Το χαρακτηριστικό των τρικωνικών είναι ότι έρχονται με το δικό τους διαβατήριο ως εξής:

• Οι προδιαγραφές των κώνων
• Η σφραγίδα ποιότητας υπογεγραμμένη από το άτομο που κατασκεύασε και έλεγξε το τρυπάνι
• Οι προτεινόμενες παράμετροι γεώτρησης για την καλύτερη απόδοση του τρυπανιού:
• Βάρος τρυπανιού
• Ταχύτητα περιστροφής
• Όγκος έκπλυσης

Εφαρμογές

• Γεωτεχνική έρευνα
• Εξερεύνηση & Δοκιμές εξόρυξης
• Γεωτεχνική οργανολογία
• Γεωφυσική

Ο τύπος τρικωνικού που επιλέγετε εξαρτάται από τη γεωλογία στην οποία γεωτρείτε και τις διαμέτρους της γεωτρημένης οπής. Η Διεθνής Ένωση Εργολάβων Γεωτρήσεων (IADC) έχει αναπτύξει ένα εύχρηστο σύστημα βημάτων για την επιλογή του σωστού τρικωνικού για τη γεωλογία σας με πρόσθετα χαρακτηριστικά όπως προστασία τρυπανιού για μεγαλύτερη διάρκεια ζωής παραγωγής.

Τύποι Ρουλεμάν
Υπάρχουν κυρίως τρεις τύποι σχεδιασμών ρουλεμάν που χρησιμοποιούνται σε τρικωνικά τρυπάνια γεώτρησης:

• ΤΥΠΟΠΟΙΗΜΕΝΟ ΤΡΥΠΑΝΙ ΤΡΟΧΟΥ ΑΝΟΙΧΤΟΥ ΡΟΥΛΕΜΑΝ:
Σε αυτά τα τρυπάνια, οι κώνοι περιστρέφονται ελεύθερα. Αυτός ο τύπος τρυπανιού έχει μια μπροστινή σειρά ρουλεμάν και μια πίσω σειρά ρουλεμάν.
• ΤΡΥΠΑΝΙΑ ΤΡΟΧΟΥ ΜΕ ΣΦΡΑΓΙΣΜΕΝΑ ΡΟΥΛΕΜΑΝ
Αυτά τα τρυπάνια έχουν στεγανοποίηση O-Ring με δεξαμενή γράσου για ψύξη των ρουλεμάν. Οι στεγανοποιήσεις λειτουργούν ως φράγμα κατά της λάσπης και των θραυσμάτων για την προστασία των ρουλεμάν.
• ΤΡΥΠΑΝΙΑ ΤΡΟΧΟΥ ΜΕ ΡΟΥΛΕΜΑΝ ΤΡΙΒΗΣ
Αυτά τα τρυπάνια ψύχονται αυστηρά με λάδι/γράσο με ρουλεμάν μύτης, στεγανοποίηση O-Ring και αγώνα για μέγιστη απόδοση.


Κωδικοί IADC

Οι κωδικοί IADC διευκολύνουν την περιγραφή του τύπου τρυπανιού που απαιτείται.
Τα πρώτα τρία ψηφία ταξινομούν το τρυπάνι σύμφωνα με τον σχηματισμό για τον οποίο έχει σχεδιαστεί να γεωτρήσει και τον σχεδιασμό του ρουλεμάν/στεγανοποίησης που χρησιμοποιείται.
1, 2 και 3 υποδηλώνουνΤΡΥΠΑΝΙΑ ΑΤΣΑΛΙΝΩΝ ΔΟΝΤΙΩΝμε 1 για μαλακούς, 2 για μέτριους και 3 για σκληρούς σχηματισμούς.
Οι κωδικοί 4, 5, 6, 7 και 8 υποδηλώνουνΤΡΥΠΑΝΙΑ ΜΕ ΕΝΘΕΤΑ ΚΑΡΒΙΔΙΟΥ ΒΟΛΦΡΑΜΙΟΥγια μεταβαλλόμενη σκληρότητα σχηματισμού, με το 4 να είναι το μαλακότερο και το 8 το σκληρότερο.


Τύποι Σχηματισμών

Τα παρακάτω δείχνουν τον τυπικό σχηματισμό και την αναφορά IADC του
1 & 4 Μαλακοί σχηματισμοί με κολλώδη στρώματα και χαμηλή θλιπτική αντοχή, όπως άργιλος, μάργες.

1 & 4 Μαλακοί σχηματισμοί με χαμηλή θλιπτική αντοχή όπως μάργα, αλάτι, ανυδρίτης και σχιστόλιθος.

5 Μαλακοί έως μέτριοι σχηματισμοί με χαμηλή θλιπτική αντοχή και διαστρωματωμένοι με σκληρά στρώματα, όπως άμμοι, σχιστόλιθος και κιμωλία.

2 ή 6 Μέτριοι έως σκληροί πυκνοί σχηματισμοί με υψηλή έως πολύ υψηλή θλιπτική αντοχή, αλλά με μη-τριπτικούς ή μικρούς τριπτικούς σχηματισμούς, όπως σχιστόλιθοι, αργιλόλιθος, ψαμμίτης, ασβεστόλιθος, δολομίτης και ανυδρίτης.

3 ή 7 Σκληροί και πυκνοί σχηματισμοί με πολύ υψηλή θλιπτική αντοχή και ορισμένα τριπτικά στρώματα, όπως αμμοψαμμίτης, ψαμμίτης και αργιλόλιθος.

8 Εξαιρετικά σκληροί και τριπτικοί σχηματισμοί όπως χαλαζίας και ηφαιστειακός βράχος.


Κωδικοί IADC- Ψηφία Τα πρώτα τρία ψηφία ταξινομούν το τρυπάνι σύμφωνα με τον σχηματισμό για τον οποίο έχει σχεδιαστεί να γεωτρήσει και τον σχεδιασμό του ρουλεμάν/στεγανοποίησης που χρησιμοποιείται.

Πρώτο Ψηφίο1, 2 και 3 υποδηλώνουνΤΡΥΠΑΝΙΑ ΑΤΣΑΛΙΝΩΝ ΔΟΝΤΙΩΝμε 1 για μαλακούς, 2 για μέτριους και 3 για σκληρούς σχηματισμούς.
4, 5, 6, 7 και 8 υποδηλώνουνΤΡΥΠΑΝΙΑ ΜΕ ΕΝΘΕΤΑ ΚΑΡΒΙΔΙΟΥ ΒΟΛΦΡΑΜΙΟΥγια μεταβαλλόμενη σκληρότητα σχηματισμού, με το 4 να είναι το μαλακότερο και το 8 το σκληρότερο.

Δεύτερο Ψηφίο1, 2, 3 και 4 είναι περαιτέρω ανάλυση τουσχηματισμούμε το 1 να είναι το μαλακότερο και το 4 το σκληρότερο.

Τρίτο ΨηφίοΑυτό το ψηφίο θα ταξινομήσει το τρυπάνι σύμφωνα με τοντύπο ρουλεμάν/στεγανοποίησηςως εξής:
Τυποποιημένο τρυπάνι τροχού ανοιχτού ρουλεμάν Τυποποιημένο τρυπάνι τροχού ανοιχτού ρουλεμάν,
ψυχόμενο με αέρα Τυποποιημένο τρυπάνι τροχού ανοιχτού ρουλεμάν με προστασία ακμής, η οποία ορίζεται ως ένθετα καρβιδίου στην ουρά του κώνου Τρυπάνι τροχού σφραγισμένου ρουλεμάν Τρυπάνι τροχού σφραγισμένου ρουλεμάν με προστασία ακμής Τρυπάνι τροχού με σφραγισμένο ρουλεμάν τριβής Τρυπάνι τροχού με σφραγισμένο ρουλεμάν τριβής με προστασία ακμής.

Τέταρτο ΨηφίοΟι ακόλουθοι κωδικοί γραμμάτων χρησιμοποιούνται στην τέταρτη θέση ψηφίου για να υποδείξουνπρόσθετα χαρακτηριστικά: A. Εφαρμογή αέρα R. Ενισχυμένες συγκολλήσεις C. Κεντρικό Jet S. Τυποποιημένο ατσάλινο δόντι D. Έλεγχος απόκλισης X. Ένθετο καλέμι E. Εκτεταμένο Jet Y. Ένθετο κωνικό G. Επιπλέον προστασία ακμής Z. Άλλο σχήμα ένθετου J. Εκτροπή Jet
